После многолетней эксплуатации высокотемпературный эндоскоп европейского бренда вышел из строя. ОВЛ-Энерго подобрали замену для осмотра стекловаренных печей
Задача и причина
Задача:
Подобрать для сервисной компании переносной высокотемпературный эндоскоп для обследования стекловаренных печей на объектах заказчиков. Оборудование требовалось для осмотра печей через смотровые окна, фото- и видеофиксации состояния футеровки и других видимых участков, работы в выездном формате и перевозки между площадками. Кроме самого прибора нужно было предусмотреть комплектацию для подключения, охлаждения, фиксации изображения, расходные материалы, комплектующие и запасные части.
Причина:
Заказчик ранее использовал высокотемпературный эндоскоп европейского бренда. После многолетней эксплуатации прибор выработал ресурс: оптика загрязнялась, изображение теряло четкость, внутренние полости системы охлаждения забивались и переставали работать штатно. После ухода европейских поставщиков с российского рынка заменить оборудование через привычную линейку стало невозможно. Сервисной компании потребовалась альтернатива, которую можно включить в действующую практику выездных осмотров и поддерживать в России.

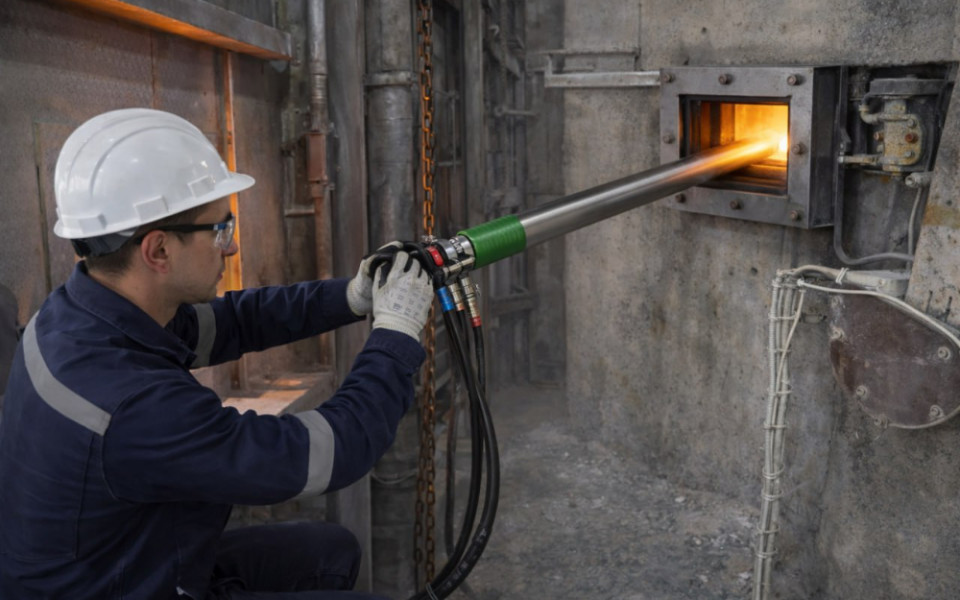

Сервисное обследование стекловаренной печи начинается с доступа внутрь агрегата через смотровые окна. Специалисту нужно увидеть состояние футеровки и других видимых участков, зафиксировать фото и видео, а затем использовать эти материалы в техническом разборе и отчете для заказчика. Для такой работы высокотемпературный эндоскоп должен быть удобным мобильным инструментом: переносным, быстро подключаемым и готовым к работе на разных площадках.
В ОВЛ-Энерго обратилась сервисная компания, которая регулярно проводит такие обследования на объектах стекольной промышленности. Ранее в работе использовался высокотемпературный эндоскоп европейского бренда. Со временем прибор исчерпал рабочий ресурс: оптика загрязнялась, изображение теряло четкость, а внутренние полости системы охлаждения забивались и переставали работать штатно. После ухода европейских поставщиков с российского рынка заменить оборудование через привычную линейку стало невозможно. Заказчику требовалась альтернатива, которую можно быстро включить в действующую практику выездных осмотров.
Инженерный подход
Методика ОВЛ-Энерго строится на персональном подходе к каждой задаче, анализе условий эксплуатации на конкретных объектах и предложению не просто приборов, а предложению комплексного решения, обоснованного реальным опытом. Сначала специалисты компании изучили, как сервисная бригада работает на объекте, затем перевели этот сценарий в требования к высокотемпературному эндоскопу, комплектации и дальнейшему сопровождению. Так требования к прибору и комплектации сформировали через реальные условия работы на площадке до, во время и после осмотра.
1. Описали рабочий сценарий сервисной бригады. Специалисты ОВЛ-Энерго уточнили, как оборудование доставляют на объект, через какие смотровые окна выполняется осмотр, какие участки футеровки и конструктивных элементов нужно видеть, какие фото- и видеоматериалы затем используются в отчете. Этот этап задал исходные требования к мобильности комплекта, габаритам вводимой части, рабочей длине, направлению и полю обзора.
2. Перевели условия осмотра в параметры прибора. Для работы на разных стекольных площадках требовался эндоскоп, который можно применять без доработки точек доступа. Поэтому при подборе проверяли, подходит ли исполнение прибора для ввода через смотровые окна, достаточно ли рабочей длины для нужной глубины погружения и позволяют ли углы обзора увидеть не только прямую зону перед объективом, но и участки футеровки под углом.
3. Подобрали оптику и фиксацию изображения. Внутренний осмотр ценен только тогда, когда его результат можно использовать в техническом разборе. Поэтому учитывались тип оптики, фокусировка, встроенные линзы, варианты наблюдения, фото- и видеофиксация. Для подготовки отчетов предусмотрели зеркальный фотоаппарат Canon с сохранением файлов в формате RAW. ОВЛ-Энерго передала заказчику ПО и инструкцию по работе с изображениями, а обработку фотографий сервисная компания выполняет самостоятельно.
4. Предусмотрели воздушно-водяную систему охлаждения. Для высокотемпературного эндоскопа это часть эксплуатационной надежности, особенно при регулярной работе у печи. При подборе проверяли схему подачи воздуха и воды, требования к расходу подаваемых сред, фильтрацию воды и удобство подключения охлаждения на объекте.
«При подборе высокотемпературного эндоскопа мы учли воздушно-водяную систему охлаждения и продувку пути визирования сжатым воздухом. Прежний прибор терял работоспособность в том числе из-за загрязнения оптики и засорения внутренних полостей охлаждения. На производственных площадках вода не всегда стабильного качества, часто жесткая и с примесями механических частиц, поэтому в комплект сразу включили фильтры для очистки подаваемых сред. Это снижает риск повторного засорения каналов охлаждения при выездной работе», — поясняет Александр Елизаров, технический директор направления «Промышленный мониторинг» ОВЛ-Энерго.

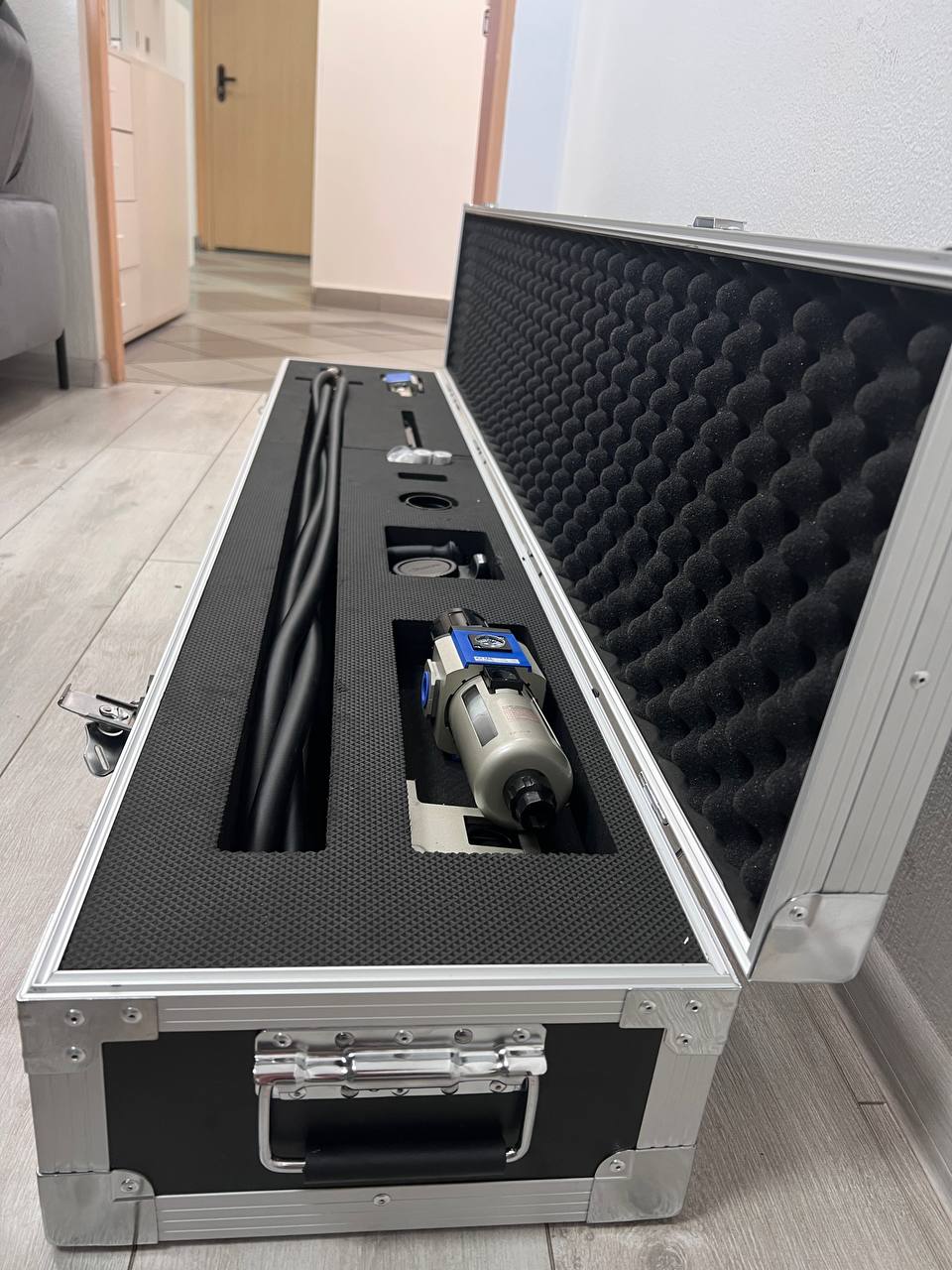

5. Сформировали комплект для перевозки и запуска на объекте. К высокотемпературному эндоскопу подобрали элементы подключения, фильтры для очистки подаваемых сред, фитинги, аксессуары, расходные позиции и запасные части. Комплект поставлялся в транспортировочном кейсе, чтобы бригада могла перевозить оборудование между объектами, хранить оптику и кабель в одном месте и снижать риск повреждений в дороге.
6. Сопроводили ввод комплекта в работу. После поставки специалисты ОВЛ-Энерго проконсультировали заказчика по подключению системы охлаждения, продувки и работе с комплектом. Это помогло включить новый высокотемпературный эндоскоп в действующую методику обследований без перестройки процесса сервисной компании.
По результатам подбора заказчику предложили высокотемпературный эндоскоп SPS BY-PX12S в переносной комплектации для выездных обследований. Модель имеет длину 1,2 м, работает при температуре внутри печи до 1800 °C, оснащается двумя встроенными линзами с углами обзора 0° и 90°. В составе решения предусмотрены фото- и видеофиксация с помощью зеркального фотоаппарата Canon. ОВЛ-Энерго передала заказчику программное обеспечение и инструкцию по работе с ним, при этом обработку фотографий сервисная компания выполняет самостоятельно.
Специалисты ОВЛ-Энерго помогли заказчику ввести комплект в работу и проконсультировали по подключению системы охлаждения. Новый комплект встроился в действующую методику осмотров без перестройки процесса. Бригада продолжила работать в привычном формате.
Результат
Сервисная компания получила замену высокотемпературному эндоскопу европейского бренда, который выработал ресурс, и продолжила проводить выездные обследования стекловаренных печей в привычном формате.
После внедрения решения заказчик получил:
- переносной комплект на базе высокотемпературного эндоскопа SPS BY-PX12S для осмотра печей через смотровые окна;
- рабочую альтернативу европейскому прибору с поставкой и сервисной поддержкой в России;
- комплектацию для выездной работы: элементы подключения, воздушно-водяное охлаждение, фильтры для очистки подаваемых сред, фитинги, расходные материалы, запасные части и транспортировочный кейс;

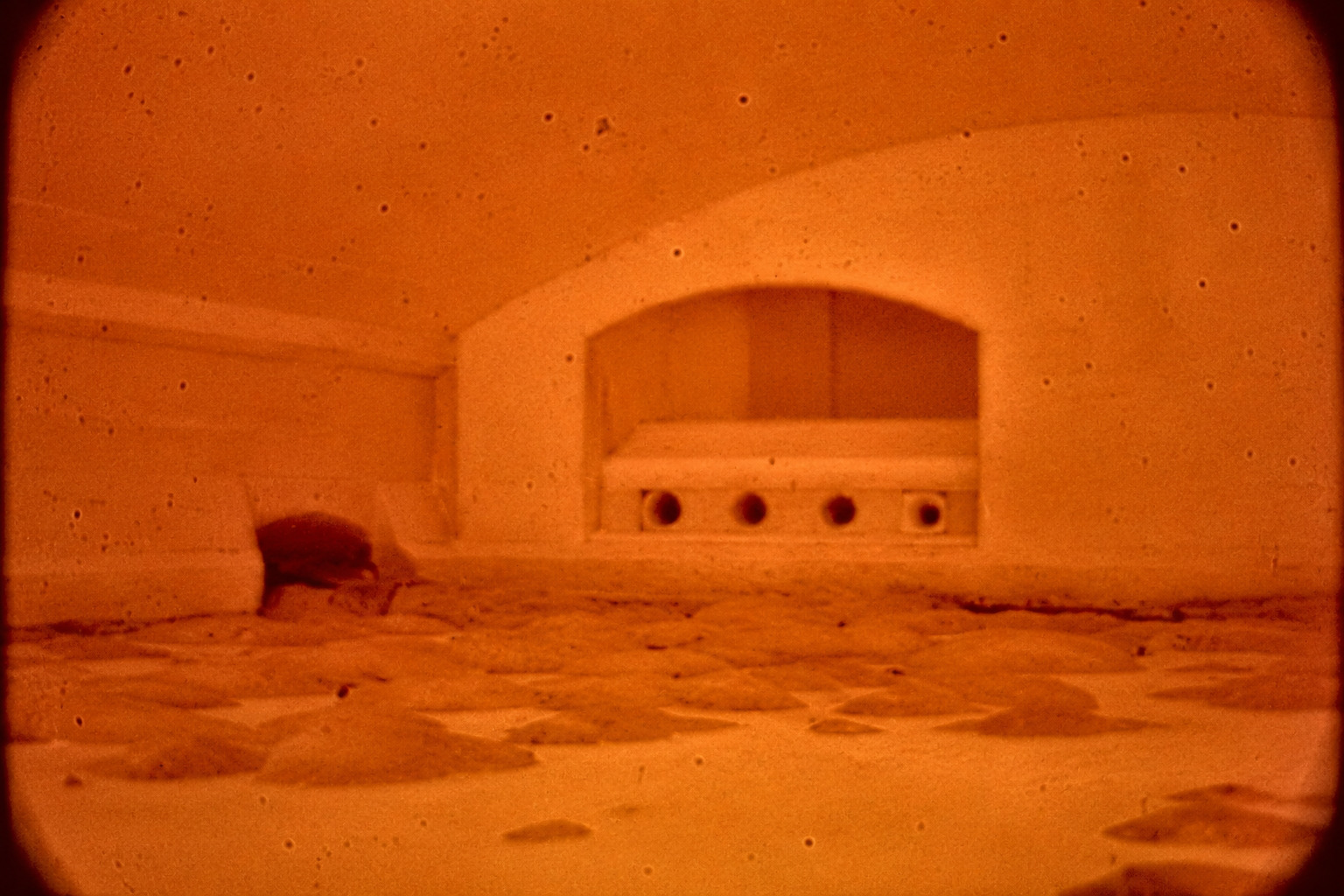

- возможность продолжать фото- и видеофиксацию состояния печей для технического разбора и отчетности;
- ПО и инструкцию для постобработки фотографий, при этом обработку материалов сервисная компания выполняет самостоятельно;
- консультацию ОВЛ-Энерго по подключению системы охлаждения и дальнейшую возможность поставки расходных материалов, фильтров, фитингов и запасных частей.
Источники изображений:
Личный архив АО ОВЛ-Энерго
