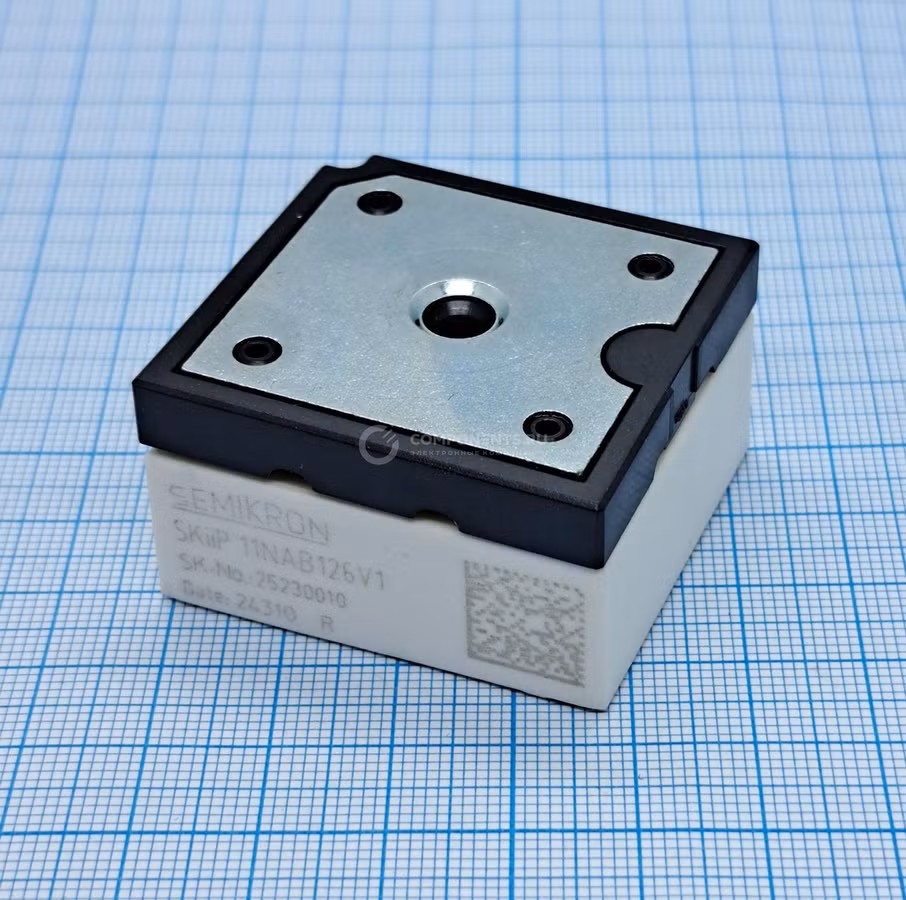

SKIIP 11NAB126V1 – это IGBT-модуль от производителя Semikron (Германия), предназначенный для применения в силовой электронике и преобразовательной технике. Модуль функционирует на основе IGBT-транзисторов (биполярных транзисторов с изолированным затвором) и диодов, интегрированных в единую конструкцию. Управление работой модуля осуществляется встроенным драйвером, который обеспечивает коммутацию силовых ключей в соответствии с входными сигналами управления.
Основные характеристики:
- Конструкция: диод/транзистор.
- Топология: 3-фазный диодный мост, 3-фазный мост IGBT, buck chopper, термистор.
- Максимальное обратное напряжение 1,2 кВ.
- Ток коллектора 15 А.
- Ток коллектора в импульсе 220 А.
- Мощность 4 кВт.
- Напряжение затвор-эмиттер ±20 В.
- Механический монтаж. Винтами.
Особенности:
- подходит для работы в условиях высоких напряжений и токов;

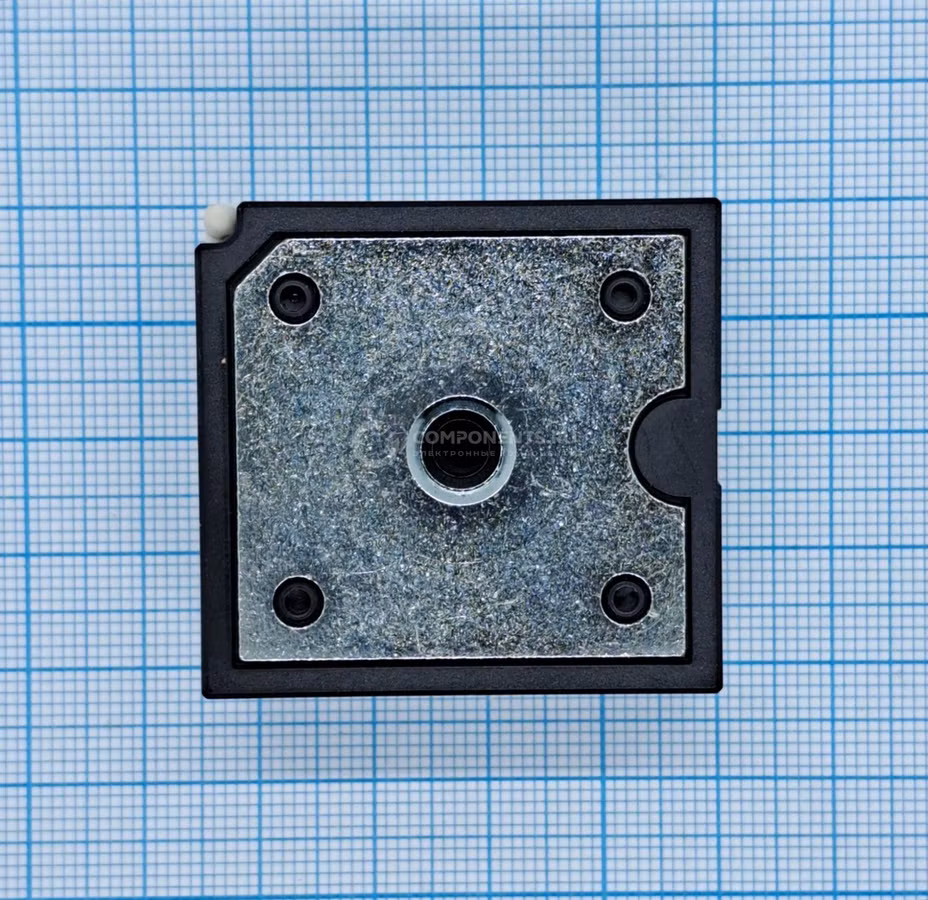

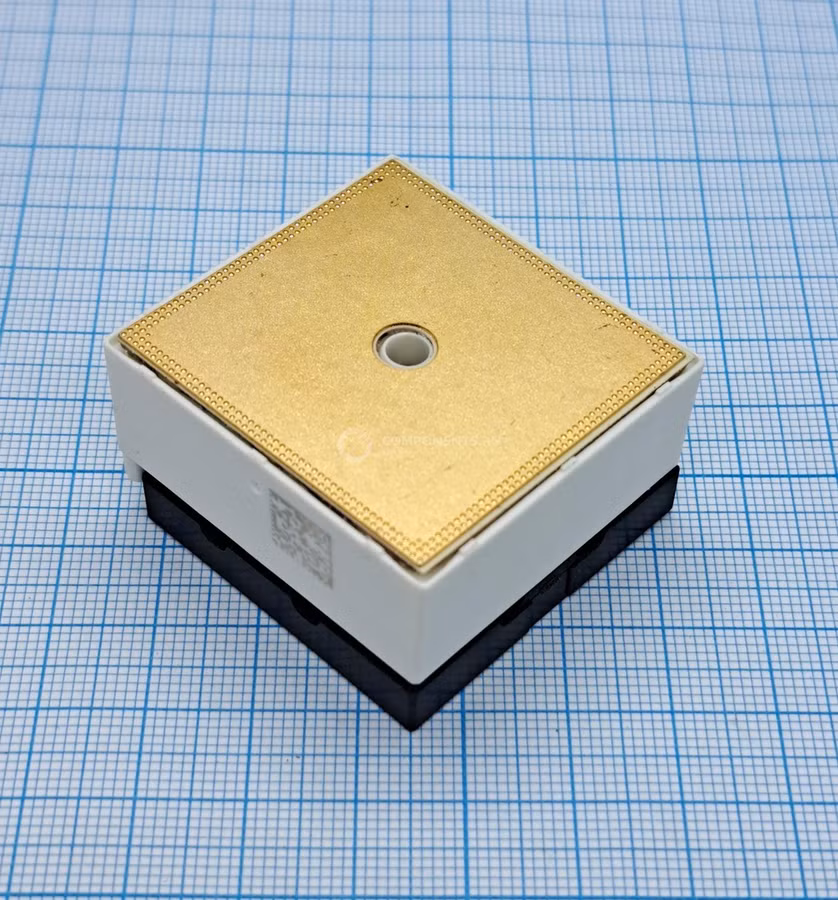

- компактный корпус MiniSKiiP® 1 облегчает интеграцию в электронные устройства;
- технология Press-Fit обеспечивает надёжный электрический контакт при монтаже.
Применение:
- Инверторы.
- Преобразователи частоты.
- UPS (источники бесперебойного питания).
- Фотовольтаические системы.
