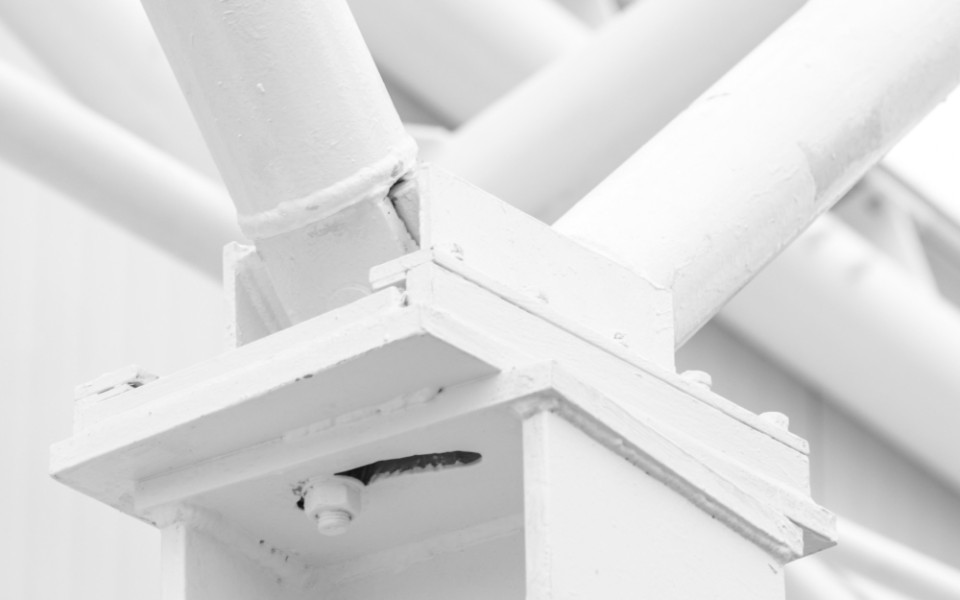

Контроль качества монтажа огнезащиты: этапы, методы, ответственность

Сертификат есть, а огнезащита не работает. Почему? Нарушения монтажа. Пошаговый контроль: от входного до паспорта покрытия

Введение: почему контроль важнее состава

На рынке представлено множество сертифицированных огнезащитных составов для металлоконструкций, способных обеспечить требуемые пределы огнестойкости R60, R90 и выше. Однако наличие сертификата на материал не гарантирует, что после нанесения на конкретном объекте покрытие будет работать.

Практика показывает: большое количество огнезащитных покрытий, нанесенных на объектах, не соответствуют заявленным пределам огнестойкости. Причина — не качество материала, а нарушения технологии монтажа и отсутствие системного контроля.

Настоящий материал — о том, на каких этапах, какими методами и кто должен контролировать качество огнезащиты.

Этап 1. Входной контроль материалов

Контроль начинается до того, как состав привезен на объект.

Что проверяется:

• Наличие действующего сертификата соответствия на конкретную марку состава и его срок действия.
• Соответствие партии сертификату: номер партии, дата изготовления, объем.
• Целостность упаковки. Для воднодисперсионных составов — отсутствие признаков замораживания (комки, расслоение, невосстанавливаемая пастообразная консистенция при оттаивании).
• Срок годности. Для большинства составов — от 6 месяцев до 2 лет. Просроченный состав применению не подлежит.
• Наличие паспорта безопасности и технических условий (ТУ).

Кто отвечает: представитель подрядной организации (производитель работ) совместно с техническим надзором заказчика. По результатам составляется акт входного контроля.

Типовое нарушение: использование состава с истекшим сроком годности или с нарушенными условиями хранения. Последствия — неполное высыхание, отсутствие вспучивания, низкая адгезия.

Этап 2. Контроль подготовки поверхности металлоконструкций

Подготовка поверхности — самый критичный этап, определяющий до 70% долговечности и эффективности огнезащиты.

Требования по ГОСТ Р 53295:

• Степень очистки — не ниже Sa 2½ по ISO 8501-1 (абразивоструйная до чистого металла, без прокатной окалины и видимой ржавчины).
• Шероховатость поверхности — не менее 40 мкм (обеспечивает механическую адгезию).

Методы контроля:

• Визуальный контроль в сравнении с эталонными фотографиями ISO 8501-1.
• Измерение шероховатости профилометром или визуальным компаратором.
• Тест на остаточные соли (проводимость водной вытяжки) — для объектов, расположенных в промышленных зонах или вблизи моря.
• Контроль времени между очисткой и нанесением грунтовки — не более 8 часов в сухую погоду, при отсутствии пыли и осадков.

Кто контролирует: инженер технадзора заказчика; привлеченная аккредитованная лаборатория (для ответственных объектов). Подрядчик предоставляет журнал подготовки поверхности с почасовой фиксацией.

Типовые нарушения:

• Замена абразивоструйной очистки на ручную механическую (St3) — категорически недопустимо.
• Пропуск отдельных участков (углы, сварные швы, труднодоступные места).
• Нарушение интервала «очистка — грунтовка», появление свежей ржавчины.

Этап 3. Контроль параметров окружающей среды

Большинство огнезащитных составов (особенно воднодисперсионные) чувствительны к температуре и влажности.

Параметры для контроля (уточняются по ТД конкретного состава):

• Температура воздуха — от -20°C до +40°C.
• Температура наносимого состава — не ниже  +15°C.
• Относительная влажность воздуха — не более 85%.
• Точка росы: температура металла должна быть минимум на 3°C выше температуры точки росы. Иначе выпадает конденсат.

Методы контроля:

• Измерение температуры металла контактным термометром или пирометром.
• Измерение температуры воздуха и влажности гигрометром.
• Расчет точки росы по таблицам или онлайн-калькулятору с фиксацией в журнале.
• Замер скорости воздуха (анемометр) — при сильном ветре (более 10 м/с) нанесение прекращают из-за быстрого высыхания и образования трещин.

Кто контролирует: производитель работ (подрядчик). Результаты заносятся в журнал производства работ. Технадзор проверяет записи выборочно.

Типовое нарушение: нанесение покрытия рано утром или поздней осенью, когда металл холоднее воздуха, а точка росы превышает температуру металла. Влага замуровывается под слой, гарантированно вызывая подпленочную коррозию и снижение адгезии.

Этап 4. Контроль нанесения грунтовочного слоя

Грунтовка — обязательный элемент системы, если иное не указано в сертификате (некоторые составы совмещенного типа наносятся непосредственно на металл).

Что контролируется:

• Совместимость грунтовки с огнезащитным составом (должна быть указана производителем или подтверждена испытаниями).
• Толщина сухого слоя грунтовки — по ТД производителя (обычно 40–80 мкм).
• Отсутствие пропусков, подтеков, непросушенных участков.

Методы контроля:

• Измерение толщины мокрого слоя гребенкой с пересчетом на сухой.
• Визуальный контроль сплошности.

Типовое нарушение: использование грунтовки, не рекомендованной производителем огнезащиты. Последствия — химическая несовместимость, отслоение при нагреве.

Этап 5. Контроль нанесения огнезащитного состава

Основной этап, от которого зависит достижение требуемого предела огнестойкости.

Что контролируется:

• Количество слоев и толщина каждого слоя (для многослойного нанесения).
• Толщина сухого слоя покрытия — должна соответствовать расчетной для данной группы огнезащитной эффективности и приведенной толщины металла.
• Соблюдение межслойной выдержки (время высыхания между слоями) — по ТД производителя.
• Отсутствие дефектов: подтеков, наплывов, трещин, пропусков, шагрени, кратеров.

Методы контроля:

• Контроль толщины мокрого слоя гребенкой после нанесения каждого слоя. Пересчет в сухой слой по коэффициенту (указывается производителем, обычно 1,5–2,5).
• Контроль толщины сухого слоя толщиномером магнитного или ультразвукового типа — после полного высыхания. Точки измерений: не менее 5 точек на 1 м², в том числе на сварных швах, углах, ребрах жесткости.
• Визуальный контроль при естественном или искусственном освещении.

Критерий годности по ГОСТ Р 53295:

• Средняя толщина по объекту — не менее проектной.
• Отдельные замеры — не менее 80% от проектной толщины, не более +50% (излишняя толщина приводит к растрескиванию при высыхании).

Кто контролирует: подрядчик (операционный контроль) + технадзор или аккредитованная лаборатория (приемочный контроль).

Типовые нарушения:

• Нанесение одного слоя вместо двух-трех — приводит к усадочным трещинам и неравномерной толщине.
• Пренебрежение межслойной выдержкой — мокрый слой наносится на непросохший, образуются пузыри и отслоения.
• Нанесение на запыленную или замасленную поверхность.

Этап 6. Лабораторный контроль готового покрытия

Для ответственных объектов (ОПО, здания с массовым пребыванием, сооружения I–II степени огнестойкости) обязателен лабораторный контроль с отбором образцов.

Виды лабораторных испытаний:

• Адгезия (сила сцепления). Метод решетчатого надреза (простой, полуколичественный) или метод отрыва лепестка (количественный, норматив — не менее 1,0 МПа для металла). Частота: 1 точка на 500–1000 м².
• Толщина покрытия (выборочный контроль лабораторным толщиномером с протоколом).
• Сплошность покрытия (искровой дефектоскоп — для поиска пор и микротрещин).
• Огневые испытания — натурные образцы (вырезаются с объекта или изготавливаются дублеры) испытываются в печи для подтверждения реального предела огнестойкости. Проводится редко, в основном при возникновении споров.

Кто проводит: аккредитованная испытательная лаборатория.

Документальное оформление результатов контроля

Без документов контроль не имеет юридической силы. При проверках МЧС, Ростехнадзора, страховая компания требуют следующий пакет:

Паспорт подписывается подрядчиком, технадзором и заказчиком. Без него объект формально не имеет сертифицированной огнезащиты.

Заключение

Контроль качества монтажа огнезащиты — не бюрократическая процедура, а инженерная необходимость. Без него даже лучший сертифицированный состав становится бесполезным.

Три принципа эффективного контроля:

Системный контроль на всех этапах — гарантия надежной работы огнезащиты в реальном пожаре.
