ООО «Челябинский завод электрооборудования» (ЧЗЭО) реализовал энергопроект для одного из ведущих производителей цемента Южного Урала. Специалисты ЧЗЭО выполнили полный комплекс работ, обеспечивших замену ключевого узла энергосистемы: спроектировали, изготовили, доставили на объект заказчика новое распределительное устройство 10 кВ (РУ-10 кВ), а также демонтировали прежнее оборудование, провели монтаж и пусконаладку нового. Современное распредустройство обеспечит надежное питание технологических линий и снизит риски внеплановых простоев производства строительных материалов.
Комплектация

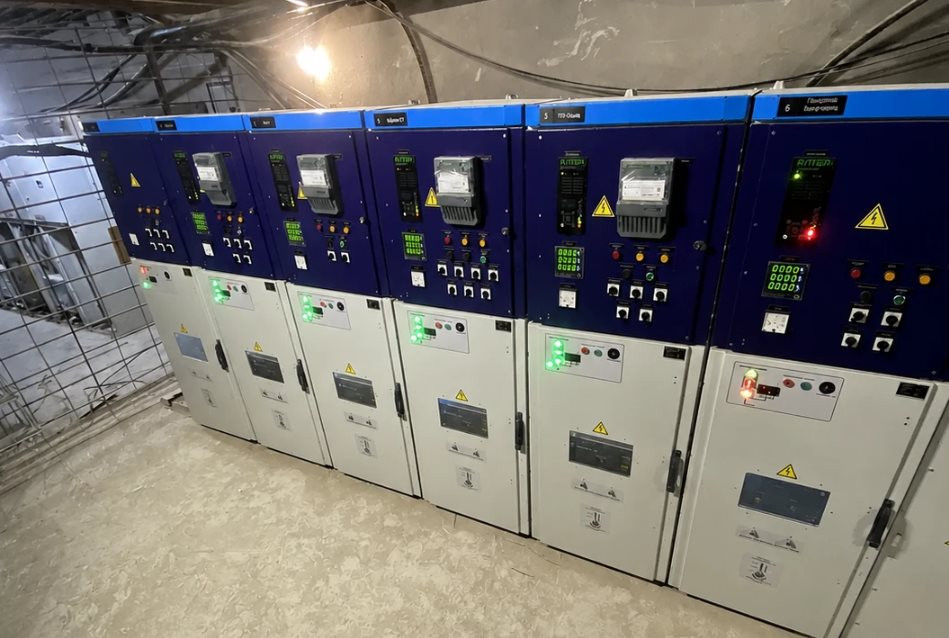

Распределительное устройство выполнено на базе 12 ячеек КРУ Элион. Конструктив ячеек и степень защиты IP соответствуют категории размещения, рекомендованной ПУЭ для пыльных производств категории «Б». По запросу Заказчика КРУ Элион укомплектованы вакуумными выключателями Systeme Electric. Такое решение призвано сохранить единообразие парка комплектующих и обеспечить их полную взаимозаменяемость.
Релейная защита и автоматика реализована на базе современных микропроцессорных устройств российского производства. Ряд ячеек КРУ, питающих асинхронные электродвигатели большой мощности, имеет опцию дистанционного управления выкатным элементом. Также в состав поставки входят шкаф оперативного тока и пульт дистанционного управления.
Монтаж и пусконаладка

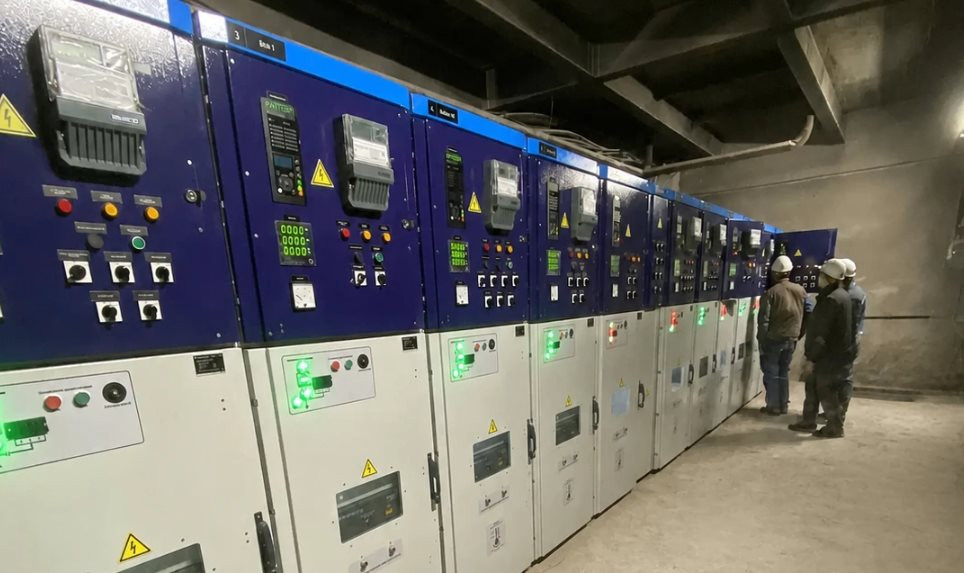

Весь объём монтажных и пусконаладочных работ был выполнен специалистами ЧЗЭО в течение трёх дней. Выездная бригада электромонтажного участка в составе 8 человек осуществила:
- демонтаж двух секций распределительной подстанции (РП);
- монтаж 12 ячеек КРУ Элион и шинных переходов;
- установку выкатных элементов и монтаж магистральных шин;
- подключение отходящих кабельных линий и монтаж концевых и соединительных муфт;
- монтаж внешнего контура заземления;
- установку и расключение шкафов ШОТ и ПДУ;
- расключение межпанельных связей;
- изготовление кабельных перемычек МКЭШ для управления вакуумными выключателями через пульт дистанционного управления.
Пусконаладочные работы включали испытание обеих секций РП повышенным напряжением промышленной частоты, отработку защит, замеры сопротивления шинной сборки и кабельных линий.
Монтаж оборудования был выполнен в установленные сроки, несмотря на сложности, обусловленные особенностями площадки. Среди них:
- ограниченная площадь монтажной зоны;
- минимальные зазоры между оборудованием и стенами;
- перепад между уровнем пола помещения и дверным проемом – 1,5 метра.
Для перемещения ячеек КРУ был задействован манипулятор, для безопасного спуска оборудования внутрь подстанции использована дополнительная такелажная оснастка.
«Три дня на полную замену распредустройства – от демонтажа до подачи напряжения – это результат опытности нашей бригады. Мы работаем на самых разных площадках, поэтому задачи, требующие филигранной точности, для нас не в новинку», – комментирует Руководитель ОТК и сервисной службы ЧЗЭО Андрей Банин.
После завершения работ специалисты ЧЗЭО провели обучение персонала Заказчика – инженеры разъяснили порядок оперативных переключений и особенности работы с дистанционным управлением выкатными элементами КРУ.
