В 2024 году ООО «ЗЭТО-Газовые Технологии» освоило серийное производство комплектных распределительных устройств с элегазовой изоляцией напряжением 220 кВ. Это стало важным этапом в развитии отечественного высоковольтного оборудования и подтверждением готовности российских производителей предлагать рынку современные, технологичные и импортонезависимые решения для объектов магистральной и распределительной энергетики.

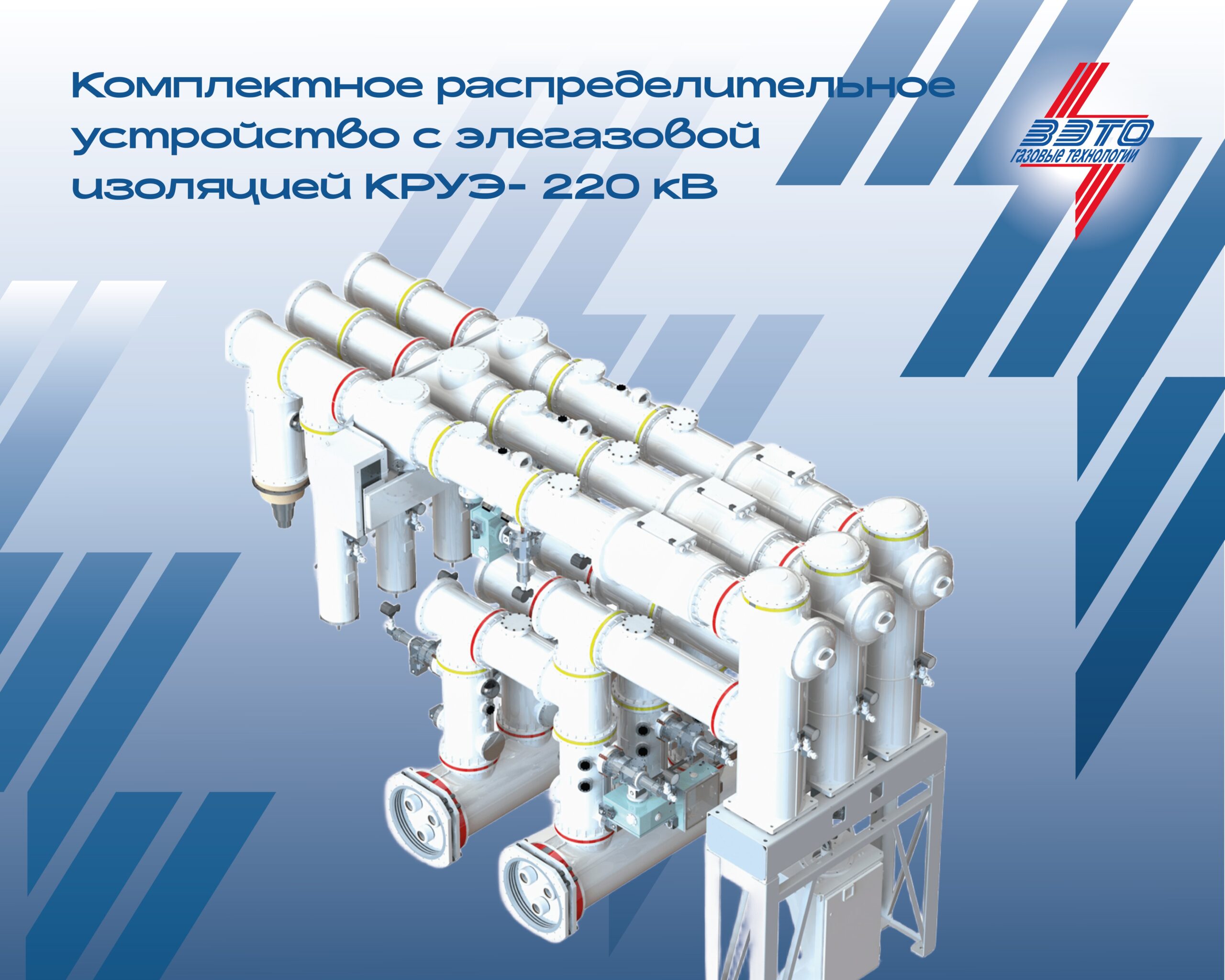

КРУЭ-220 предназначено для приема, распределения и передачи электрической энергии, измерения параметров, коммутации и защиты электрических цепей в сетях трехфазного переменного тока частотой 50 Гц номинальным напряжением 220 кВ с заземленной нейтралью.
В основе решения — трехполюсные ячейки серии ЯТЭ-220 с одной или двумя системами сборных шин, а также модульный принцип построения оборудования. Ячейка КРУЭ типа ЯТЭ-220-50/2500 У3 включает комплекс функциональных модулей: силовой выключатель, комбинированные разъединители-заземлители, быстродействующий заземлитель, трансформаторы тока и напряжения, сборные шины, ограничители перенапряжений, вводы кабельных и воздушных линий, соединительные элементы, размещенные в герметичной металлической оболочке, заполненной элегазом.
Ключевым элементом КРУЭ является модуль силового выключателя в однофазном трехполюсном исполнении, состоящий из дугогасительных камер и привода. За основу взято дугогасительное устройство колонкового выключателя ВГТ-220 кВ производства «ЗЭТО-Газовые технологии», успешно зарекомендовавшее себя в эксплуатации более 10 лет.
КРУЭ комплектуется пружинно-гидравлическим приводом собственного производства ППрГ-12УХЛ1, соответствующим требованиям ПАО «Россети» и исключающим применение элементов пневматики. Управление тремя фазами выключателя осуществляется одним приводом, что повышает надежность и упрощает эксплуатацию оборудования.
Преимущества КРУЭ-220:
- Высокая локализация производства — более 90% комплектующих изготавливаются в России • Компактность — площадь, занимаемая одной ячейкой, составляет всего 13,3 м², что существенно сокращает размеры подстанции и объем строительных работ.
- Повышенная безопасность — полностью закрытая конструкция исключает контакт персонала с токоведущими частями и минимизирует эксплуатационные риски.
- Климатическая устойчивость — избыточное давление элегаза ≤0,6 МПа обеспечивает возможность эксплуатации оборудования при температуре до -25 °С, включая установку в необогреваемых помещениях и на открытом воздухе.
- Высокий коммутационный ресурс — выключатель рассчитан на 12 отключений тока 50 кА, что соответствует полному сроку службы оборудования.
- Заводская готовность — ячейки поставляются в полностью собранном виде, что значительно сокращает сроки монтажа и ввода в эксплуатацию.
- Пофазная изоляция: каждая фаза выключателя размещена в отдельном баке, что исключает межфазные повреждения.
- Высокотехнологичный привод: гидромеханический привод собственной разработки содержит на 30% меньше подвижных элементов по сравнению с пружинными аналогами.
- Высокий коммутационный ресурс выключателя: оборудование рассчитано на длительный срок эксплуатации в условиях интенсивных коммутационных режимов.
- Легкость конструкции: применение алюминиевых корпусов снижает массу оборудования и нагрузки на фундамент.
- Двойное уплотнение на стыках изоляторов и корпусов (первое уплотнительное кольцо для герметичности, второе — защита от влаги и пыли).
- Гидравлический затвор на валах комбинированных разъединителей-заземлителей и выключателей обеспечивают высокую надежность и безопасность КРУЭ-220 кВ.
Особое внимание уделено конструктивным решениям. В КРУЭ применяется трехполюсная трехфазная конструкция сборных шин, что позволяет значительно сократить габаритные размеры ячейки. Каждый трансформатор напряжения размещается в отдельном корпусе и легко устанавливатся как в ячейках, так и на сборных шинах, что позволяет оперативно произвести поверку или демонтаж аппарата (за счет обеспечения удобного доступа к панели контактов выводов вторичных обмоток).
Изделие предназначено для эксплуатации в закрытых вентилируемых помещениях и широко применяется на электрических станциях, городских подстанциях, а также объектах нефтегазовой и промышленной инфраструктуры, где особенно важны компактность, надежность и безопасность оборудования.
Важным подтверждением технологической зрелости оборудования стал реализованный проект АО «ОЭК» и ЗАО «ЗЭТО» по интеграции отечественной ячейки КРУЭ 220 кВ в действующую инфраструктуру подстанции. В рамках проекта успешно выполнена пристыковка ячейки КРУЭ производства «ЗЭТО-Газовые технологии» к оборудованию компании Siemens, что подтвердило совместимость российских разработок с действующими зарубежными решениями и возможность поэтапной модернизации энергообъектов.
В соответствии с постановлением Правительства РФ №719 от 17.07.2015 и приказом Минпромторга России №3568 от 12.11.2015, КРУЭ-110 производства ООО «ЗЭТО-ГТ» включено в Реестр промышленной продукции, произведённой на территории Российской Федерации, Изделие аттестовано в ПАО «Россети», а полученная декларация подтверждает, что оборудование соответствует установленным стандартам и требованиям безопасности.
Гарантийное обслуживание осуществляется в течение всего срока службы — 40 лет.
