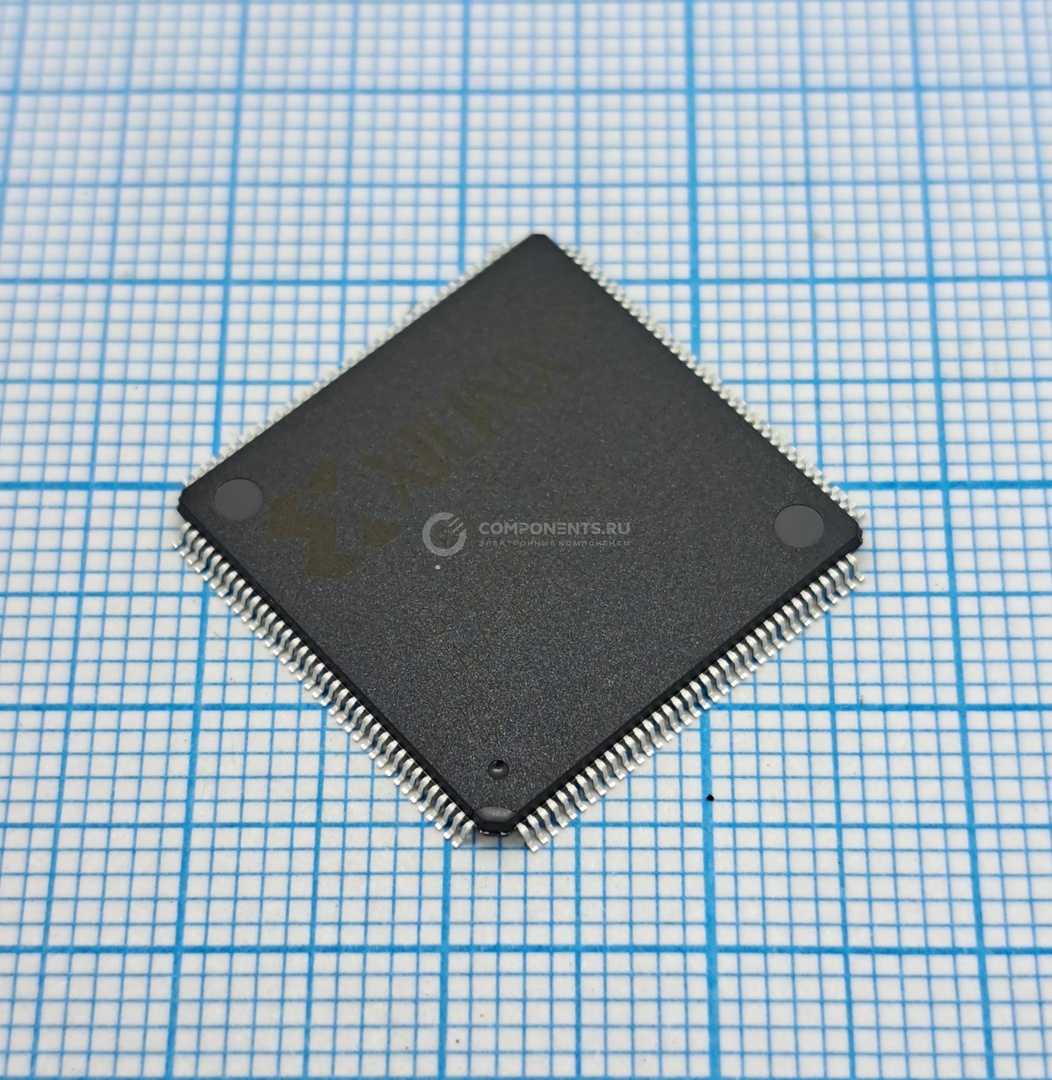

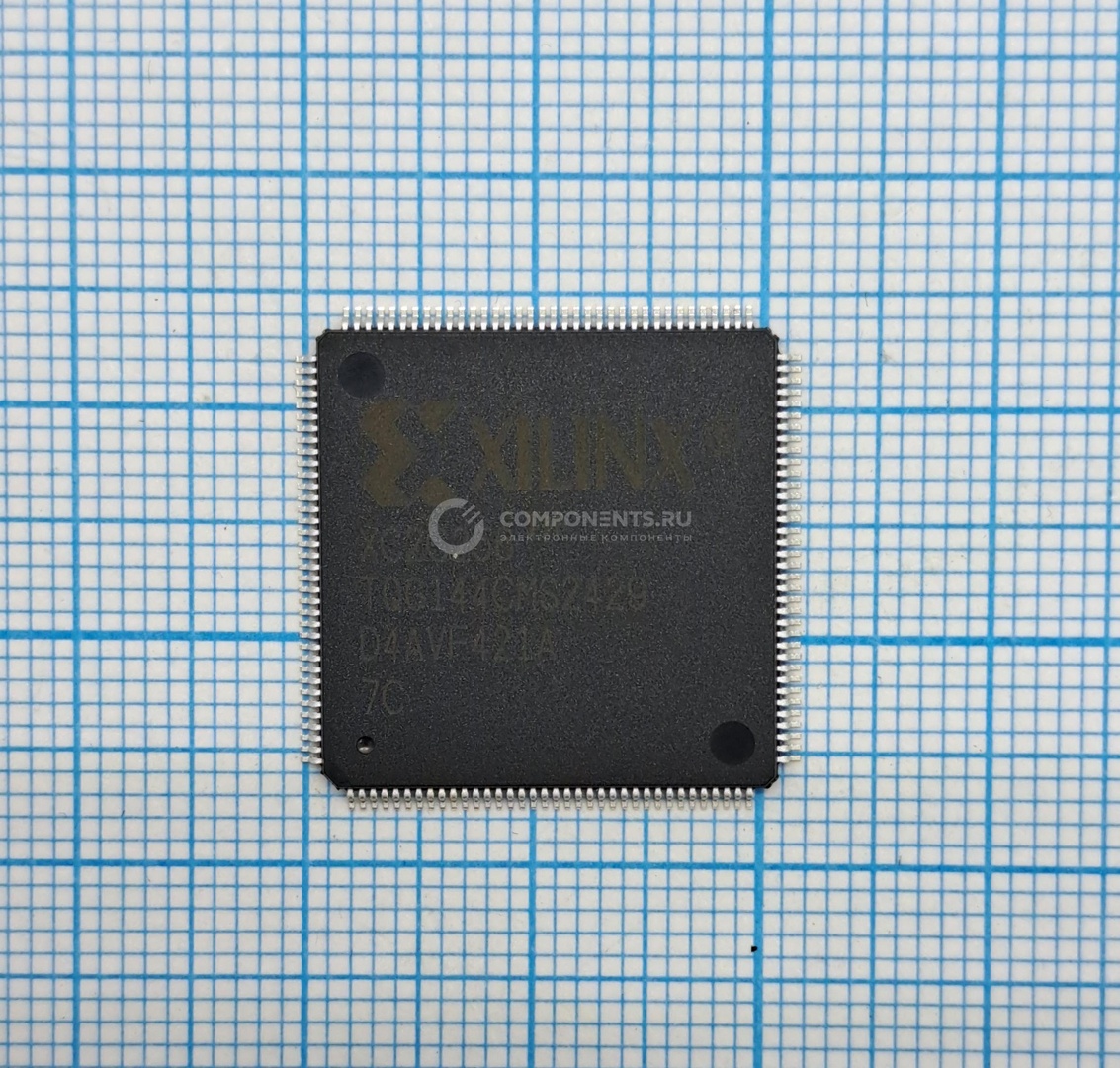

Микросхема XC2C256-7TQG144C – это комплексное программируемое логическое устройство (CPLD, Complex Programmable Logic Device) из семейства CoolRunner-II компании AMD (ранее – Xilinx). Она предназначена для реализации пользовательской цифровой логики в электронных системах, обеспечивая баланс между скоростью, гибкостью и энергоэффективностью.
Технические характеристики:
- Количество макроячеек 256.
- Количество логических блоков (LAB) 16.
- Количество входов/выходов (I/O) 118.
- Максимальная рабочая частота до 152 МГц .
- Задержка распространения (макс.) 5,7–6,7 нс.
- Рабочее напряжение питания 1,8 В (внутреннее), диапазон входного напряжения – 1,7–1,9 В.
- Технологический процесс 0,18 мкм КМОП.
- Вид монтажа: поверхностный (SMD/SMT).
- Тип программирования: In-System Programmable (ISP) – возможность перепрограммирования без выпайки с платы.
Особенности и преимущества:
- оптимизация для систем с напряжением 1,8 В. Микросхема разработана для эффективного функционирования в таких системах;
- низкое энергопотребление. В режиме ожидания ток составляет всего 13 мкА;
- гибкая архитектура. Оптимизирована для эффективной логической синтеза;
- многоуровневые I/O. Возможность работы с разными уровнями напряжения (от 1,5 В до 3,3 В).
Области применения:
- реализация управляющей логики и конечных автоматов;
- преобразование интерфейсов;
- системы синхронизации и объединения логических блоков;
- промышленная автоматизация;
- коммуникационные системы;
- автомобильная электроника;
- медицинское оборудование;
- потребительская электроника.
