Приветствую всех!
Когда-то давно, когда стационарный телефон имелся практически в каждой квартире в крупном городе, стали набирать популярность аппараты с определителем номера. Были они очень у многих, с ними связано много воспоминаний, про них спустя годы было написано немало статей, ну а для кого-то бизнес на их сборке вообще стал возможностью пережить тяжёлые девяностые.
В двухтысячные годы такие девайсы начали потихоньку уходить в историю, заменяясь импортными моделями с Caller ID. Один из последних таких аппаратов мы сейчас и рассмотрим.
Сегодня мы посмотрим, что умеет и как устроен самый топовый городской телефон той эпохи. Заодно узнаем, зачем подключать телефонный аппарат к компьютеру и можно ли использовать его в современных сетях. Как водится, будет много интересного.
❯ О чём это я?
Последние пару недель я только и делал, что рассказывал об интересных и необычных телефонных аппаратах. На этот раз под руку попался очередной примечательный артефакт: телефон «П-750» от фирмы «Палиха».

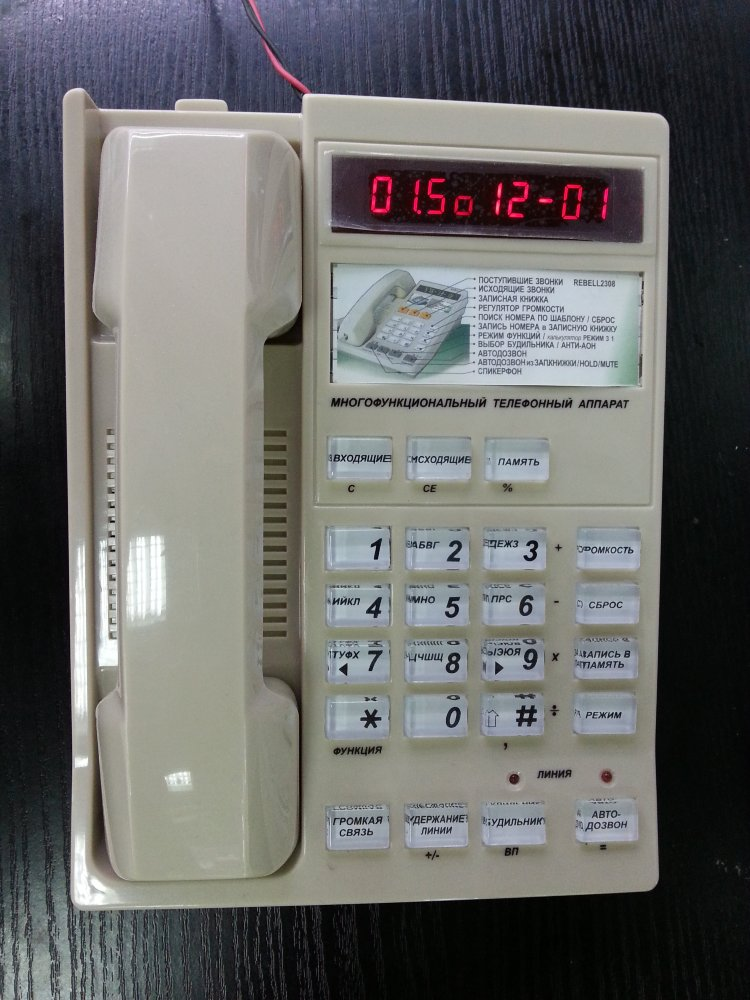

Вообще, телефонам с определителем номера у меня было посвящено уже аж два поста: про аппараты на 8031 и на Z80. Сегодняшний экземпляр имеет к ним крайне опосредованное отношение и по праву может называться Hi-End в мире таких девайсов. Некоторых его функций на момент его появления не было даже в дорогих моделях Panasonic или Gigaset, сам телефон даже по нынешним временам очень круто выглядит и до сих пор умеет много интересного.
❯ Закат эпохи телефонов с АОН
Так уж вышло, что к двухтысячным годам телефоны с АОН начали потихоньку уходить в историю. Главной причиной всему стал наплыв импортных телефонов с поддержкой Caller ID и последующее переоборудование АТС на этот стандарт.

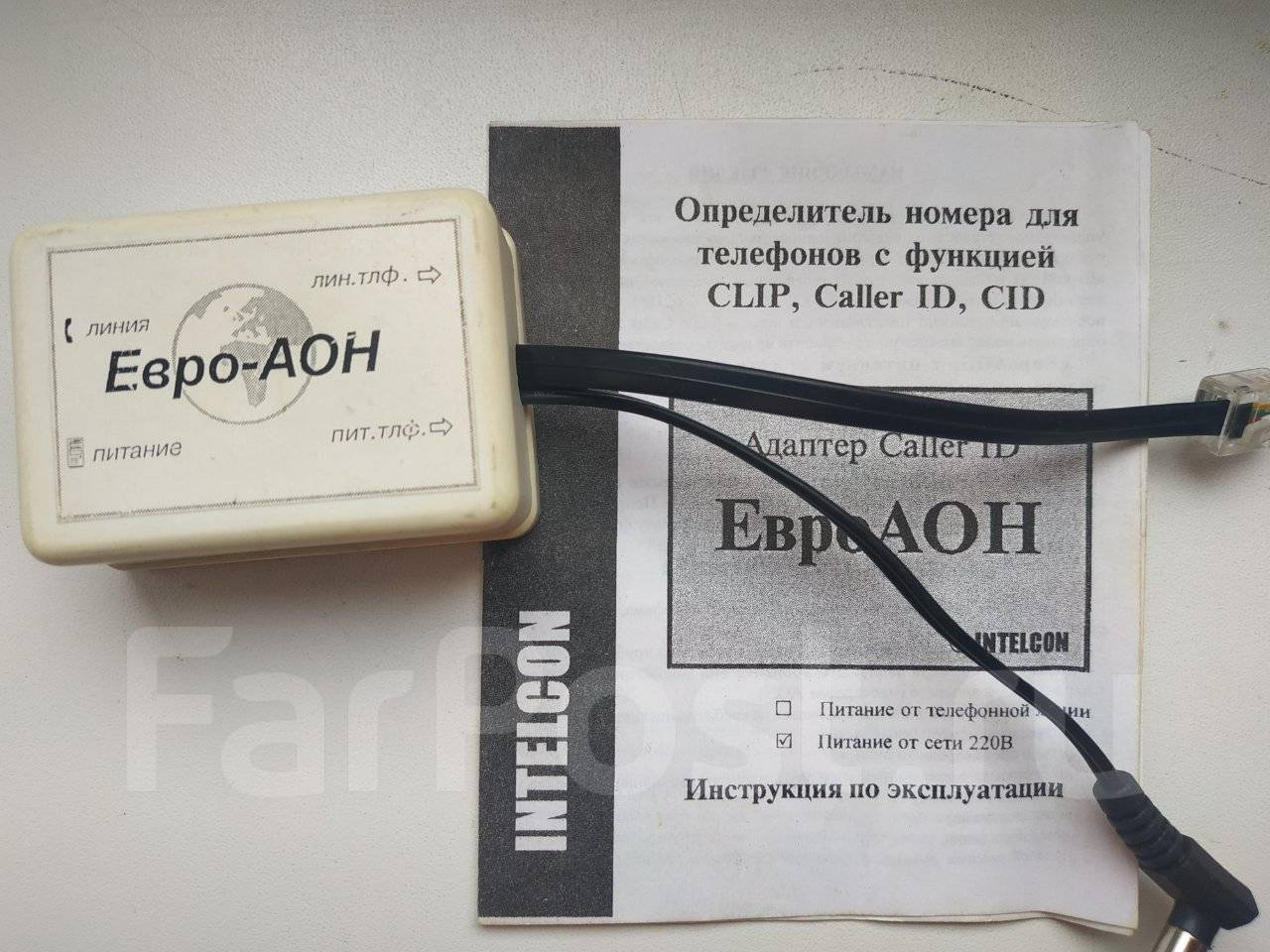

Когда-то давно даже выпускались специальные конвертеры, позволяющие преобразовать безинтервальный пакет АОН в FSK-сигнал Caller ID.
Выпускались даже двухсистемные аппараты, например, «Русь-28» (последний АОН из этой серии), позволявшие определять номер и на старых, и на новых АТС.
Так вот. В середине нулевых, под закат «традиционного» АОН был выпущен, наверное, самый топовый стационарный телефон с определителем номера.

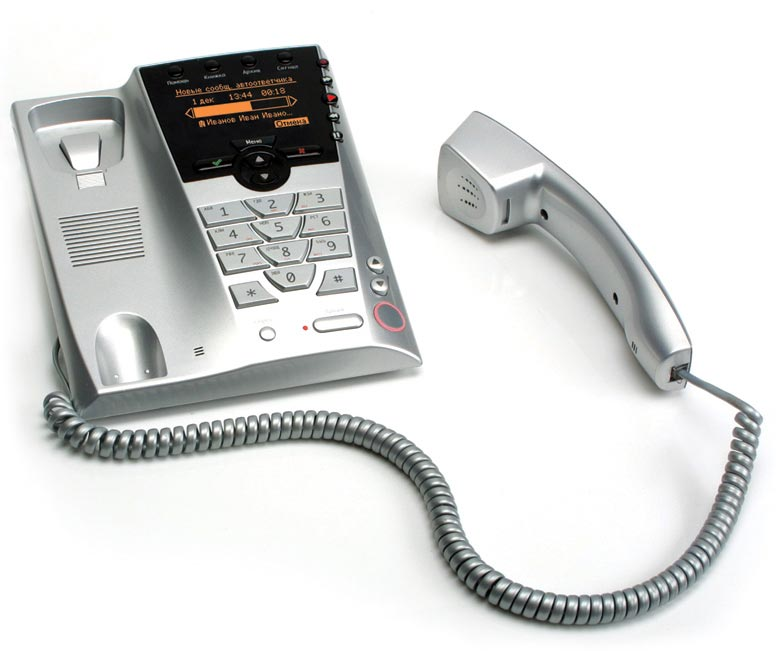

Вот он. Это и есть «Палиха П-750».
Девайс умел вообще всё, что можно было представить в городском телефоне: автоответчик, цифровой диктофон... наконец, даже связь с компьютером. По-моему, отдельных его функций не было даже в некоторых тогдашних мобильниках. Выпускался даже аппарат П-750 DECT, позволявший подключить к нему до шести беспроводных трубок. Можно сказать, что это был единственный в своём роде радиотелефон с АОН.
На маркетинг для этих аппаратов были выделены огромные деньги. Плакаты с рекламой разных моделей висели в московском метро, а дизайн самих телефонов и их интерфейса был заказан у студии Артемия Лебедева (а аппараты продавались в его магазине).
Именно об этом девайсе мы сейчас и поговорим.
❯ Обзор оборудования
Самое время взглянуть на мой аппарат.

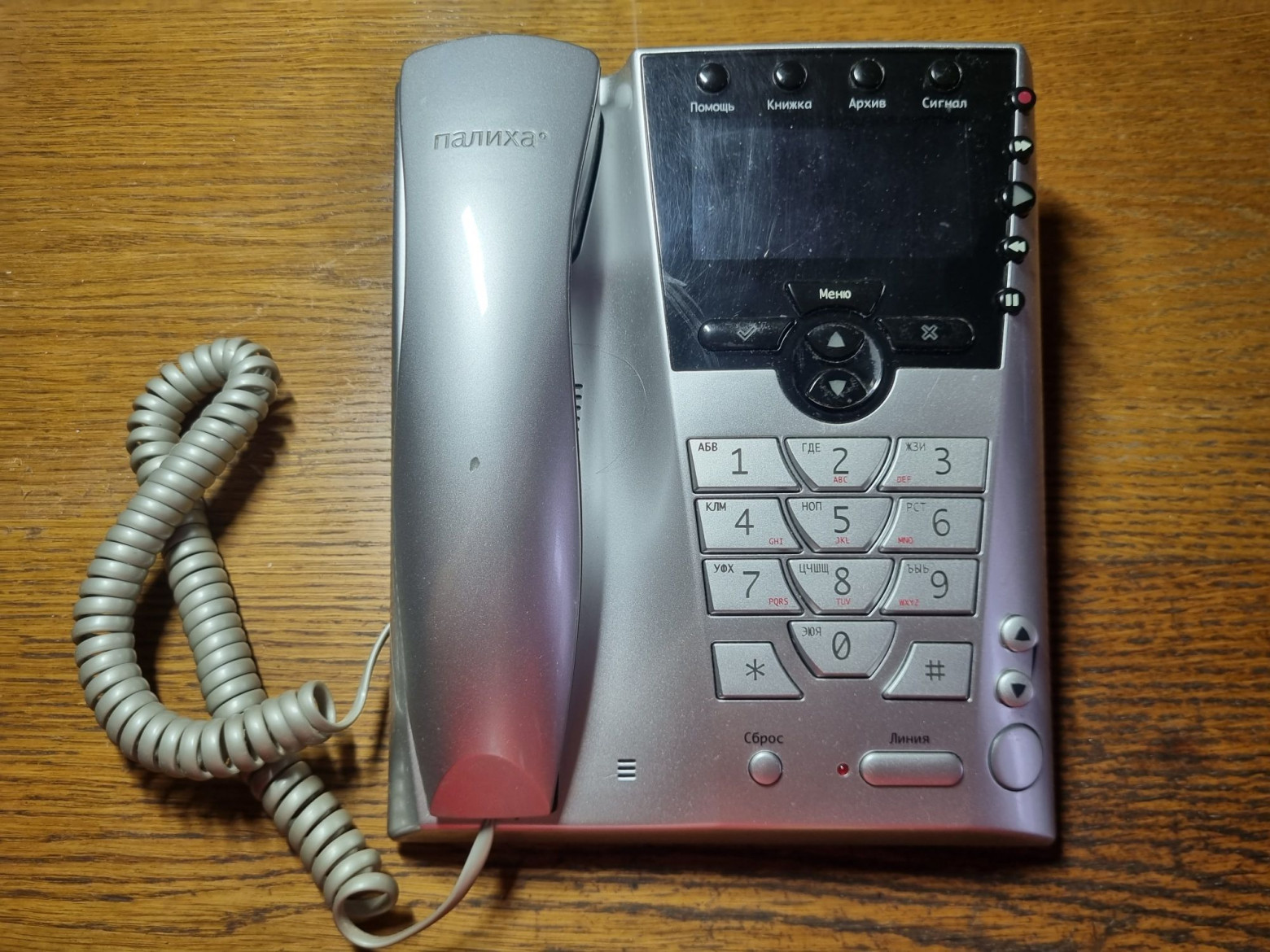

А вот и он.
Помимо серебристых выпускались также чёрные, красные и золотые.

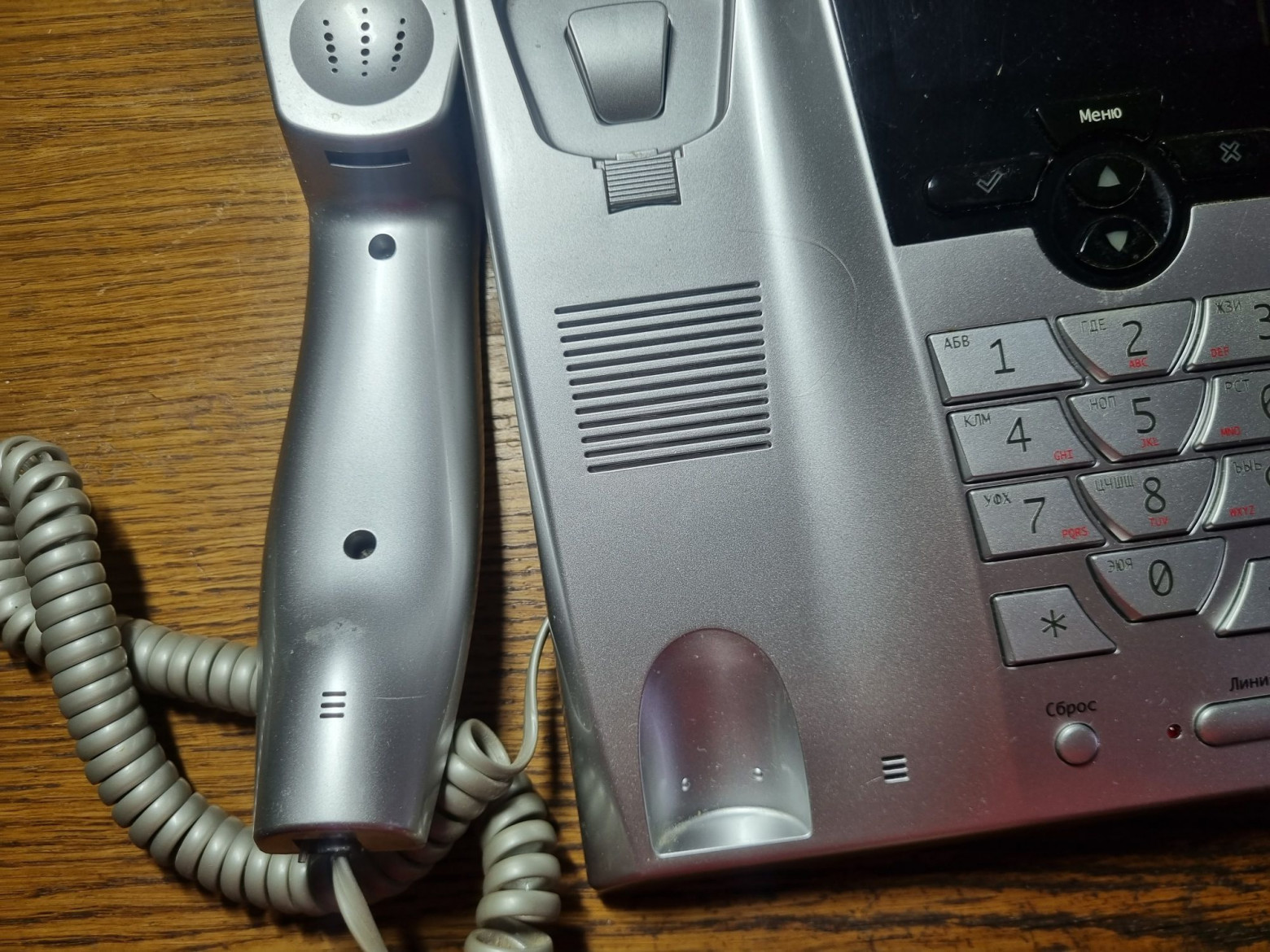

Трубка довольно удобной формы.

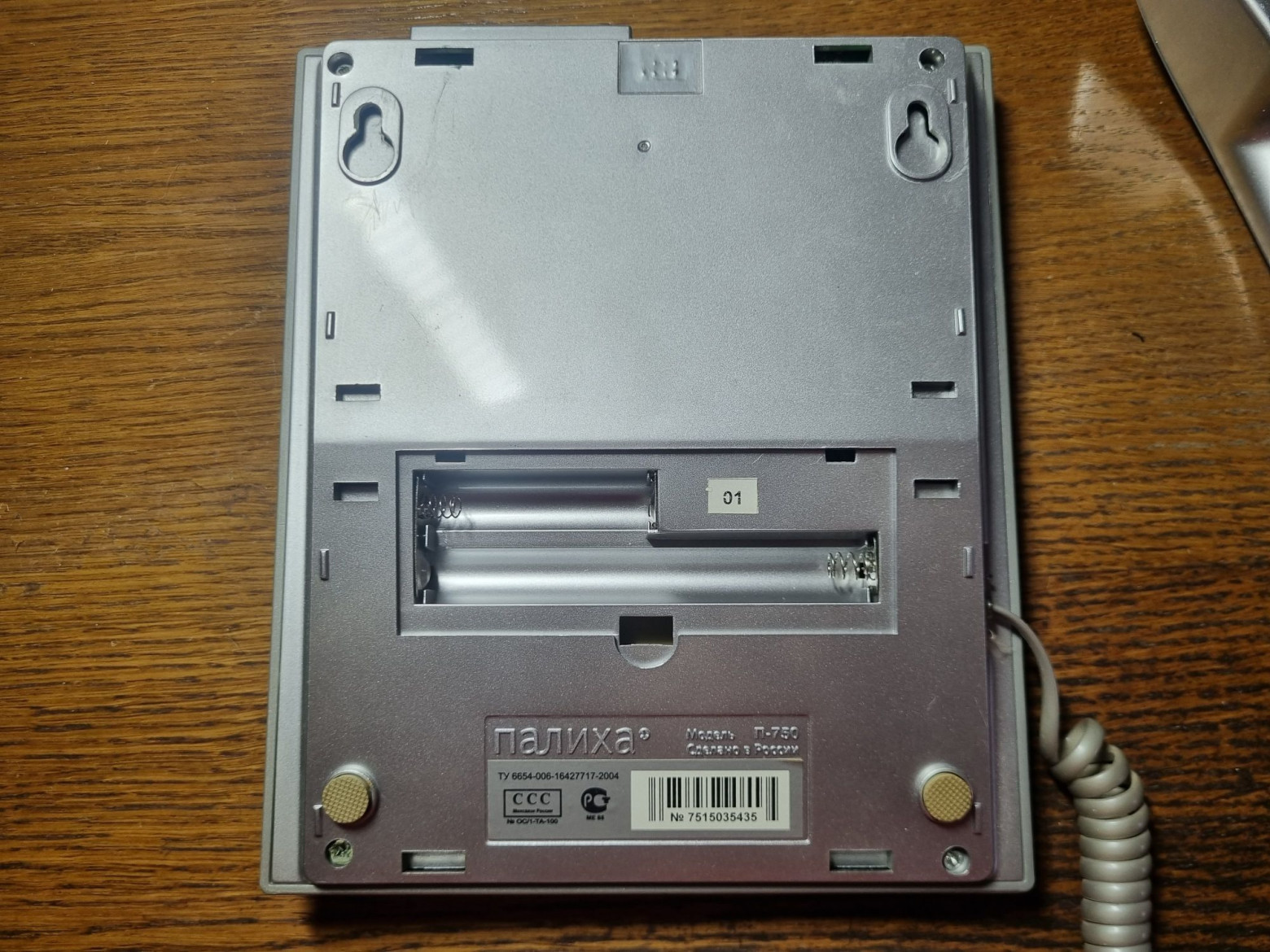

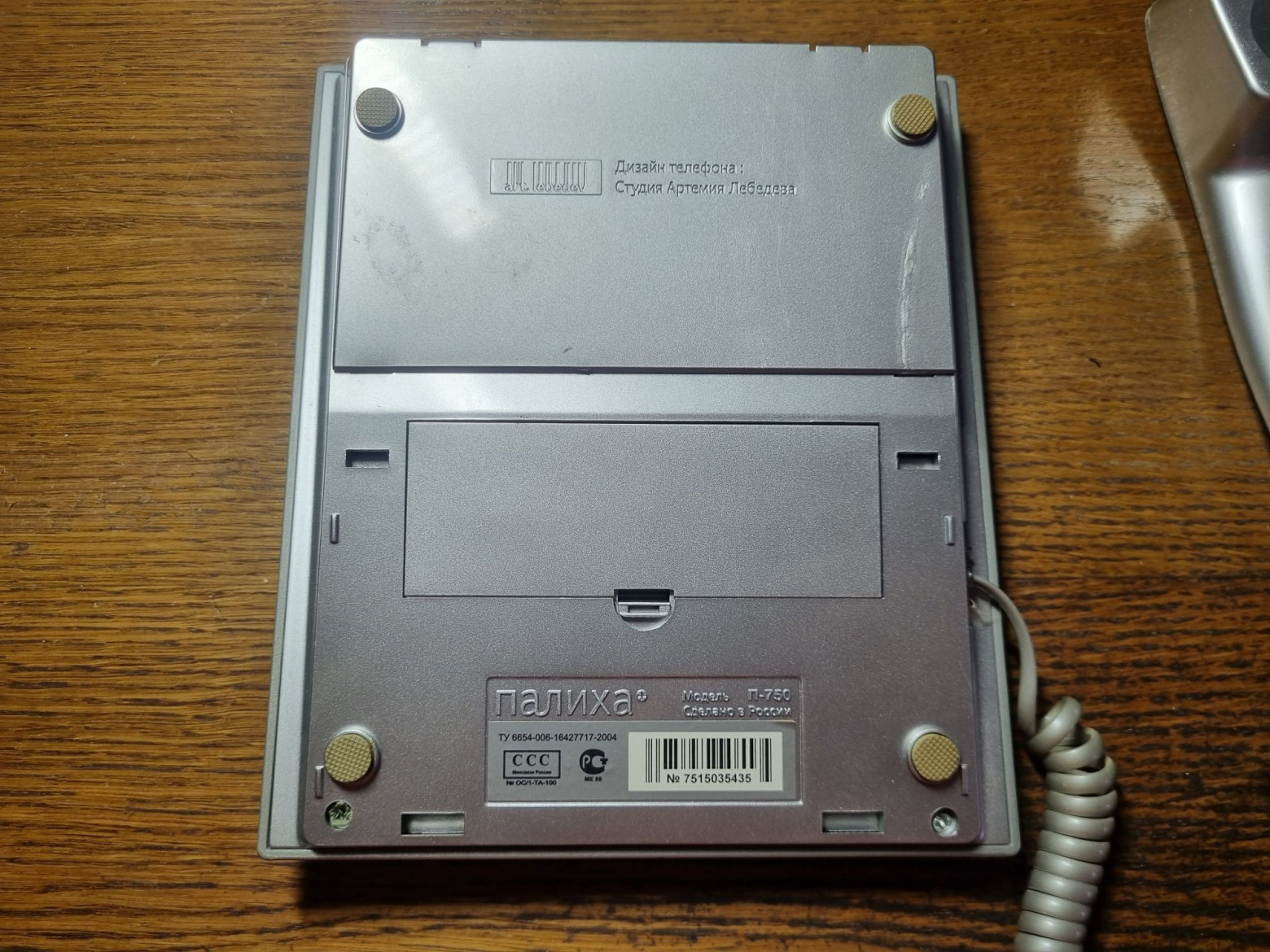

Обратная сторона.
Здесь заводская наклейка, батарейный отсек и штамп студии Лебедева. Один из винтов под пломбой, которая до меня уже была сорвана.
В отсек вставляются три батарейки типа AA. Верхняя крышка тоже снимается, позволяя повесить телефон на стену.

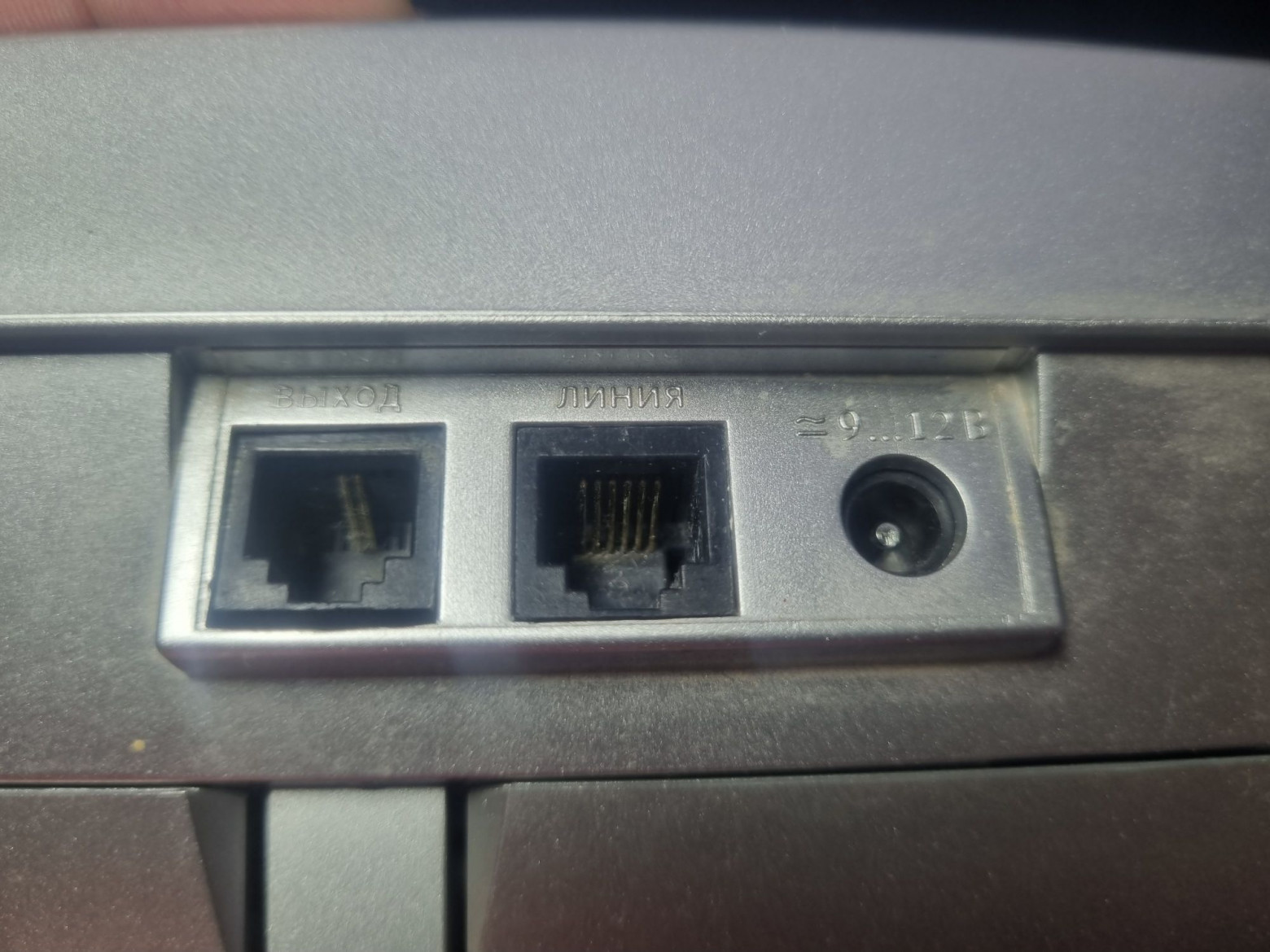

Разъёмы.
В гнездо «Выход» втыкается параллельный телефон или модем, «Линия» служит для подключения телефонной сети и связи с компьютером. Как именно аппарат подключается к компьютеру, разберёмся чуть позже.
❯ Внутренности
Разумеется, свой экземпляр я разобрал. Как минимум, хотелось разобраться, почему очень тускло горит подсветка экрана.
Откручиваем винты и снимаем днище.

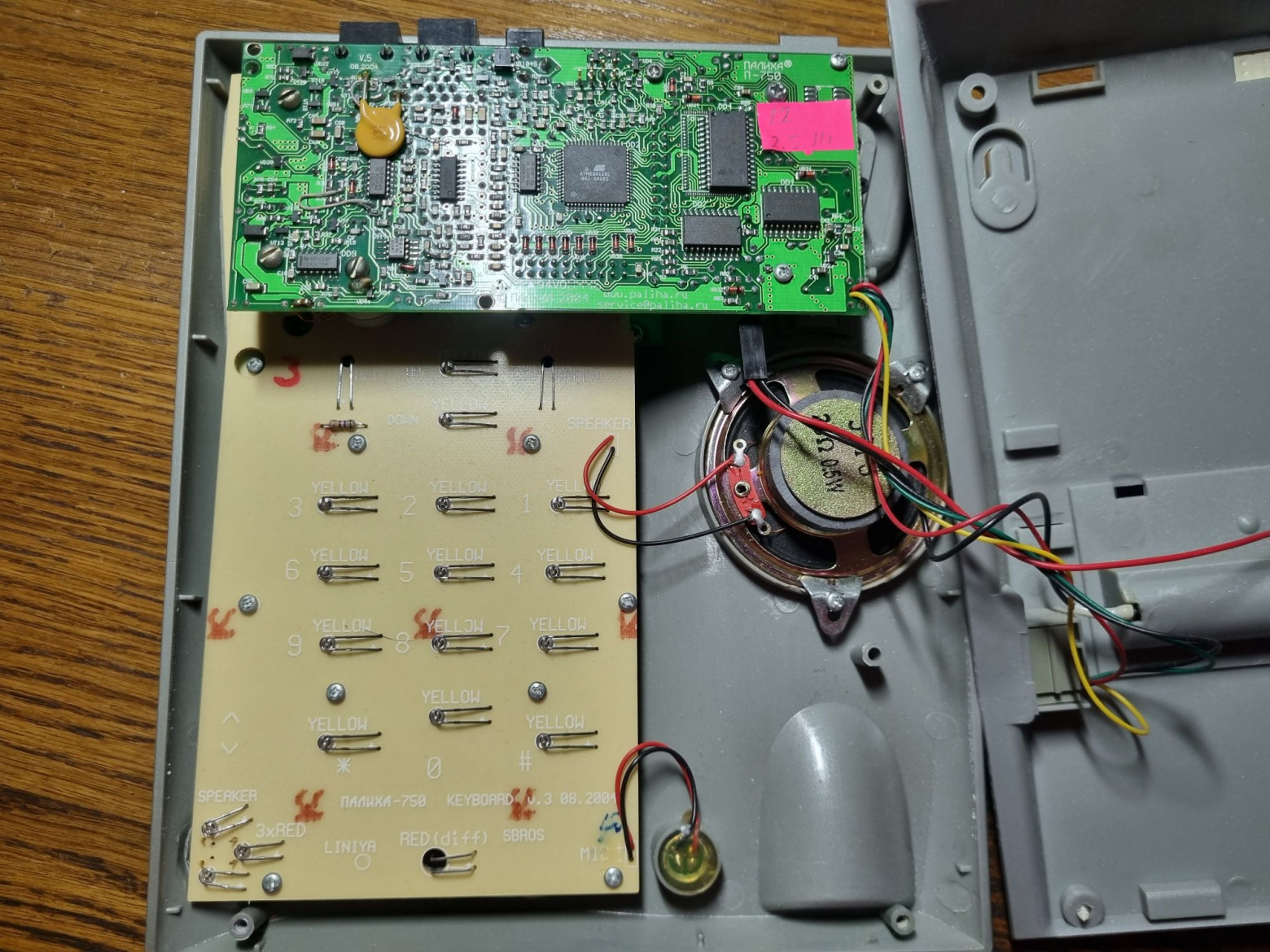

Внутри видим две платы — очень простенькую клавиатуру и плату управления. Типичные для стационарных телефонов динамик и микрофон. Возле одного из винтов крепления материнской платы труп живого бага.

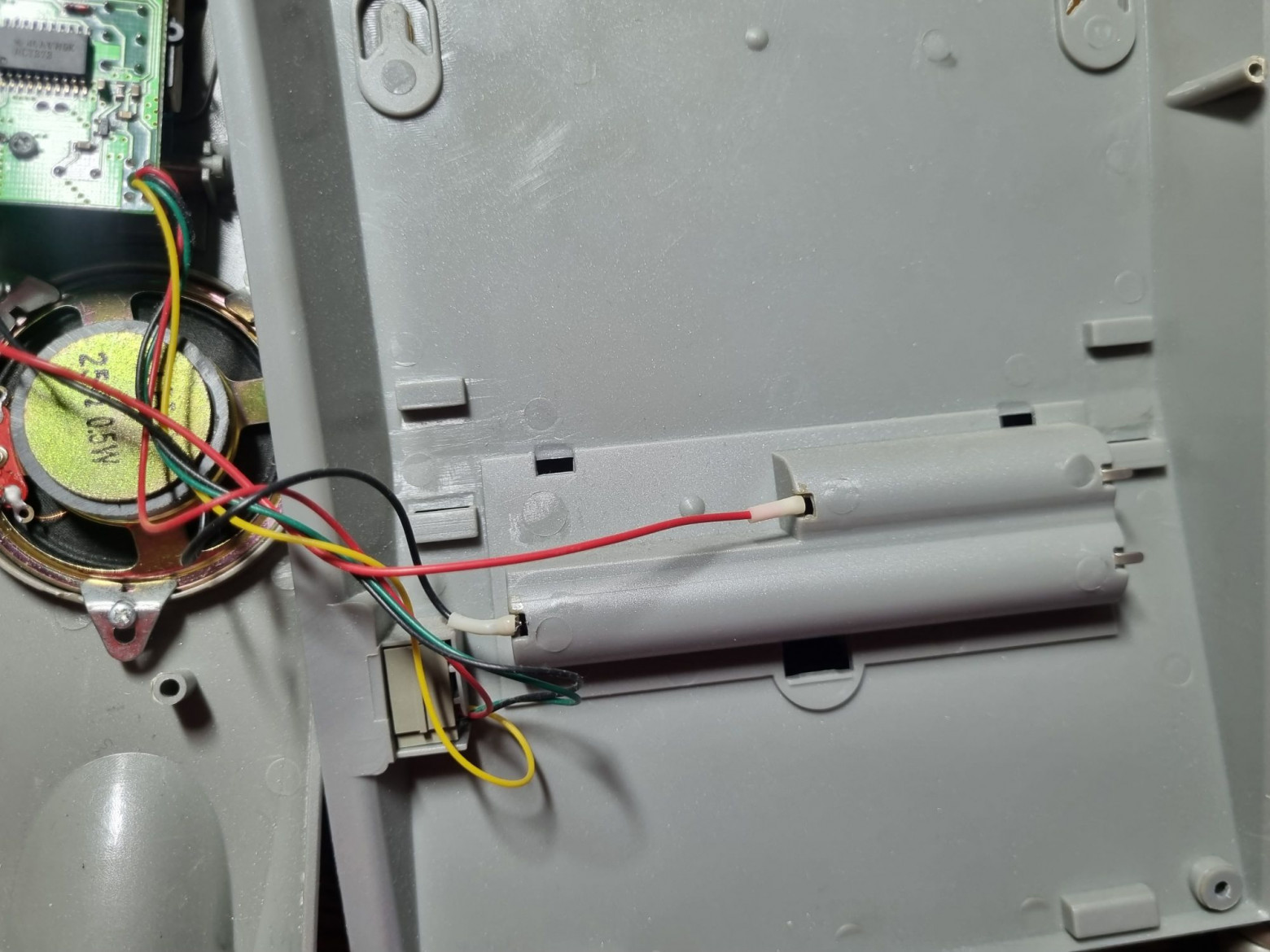

На обратной стороне крышки ничего интересного — гнездо трубки и батарейный отсек.

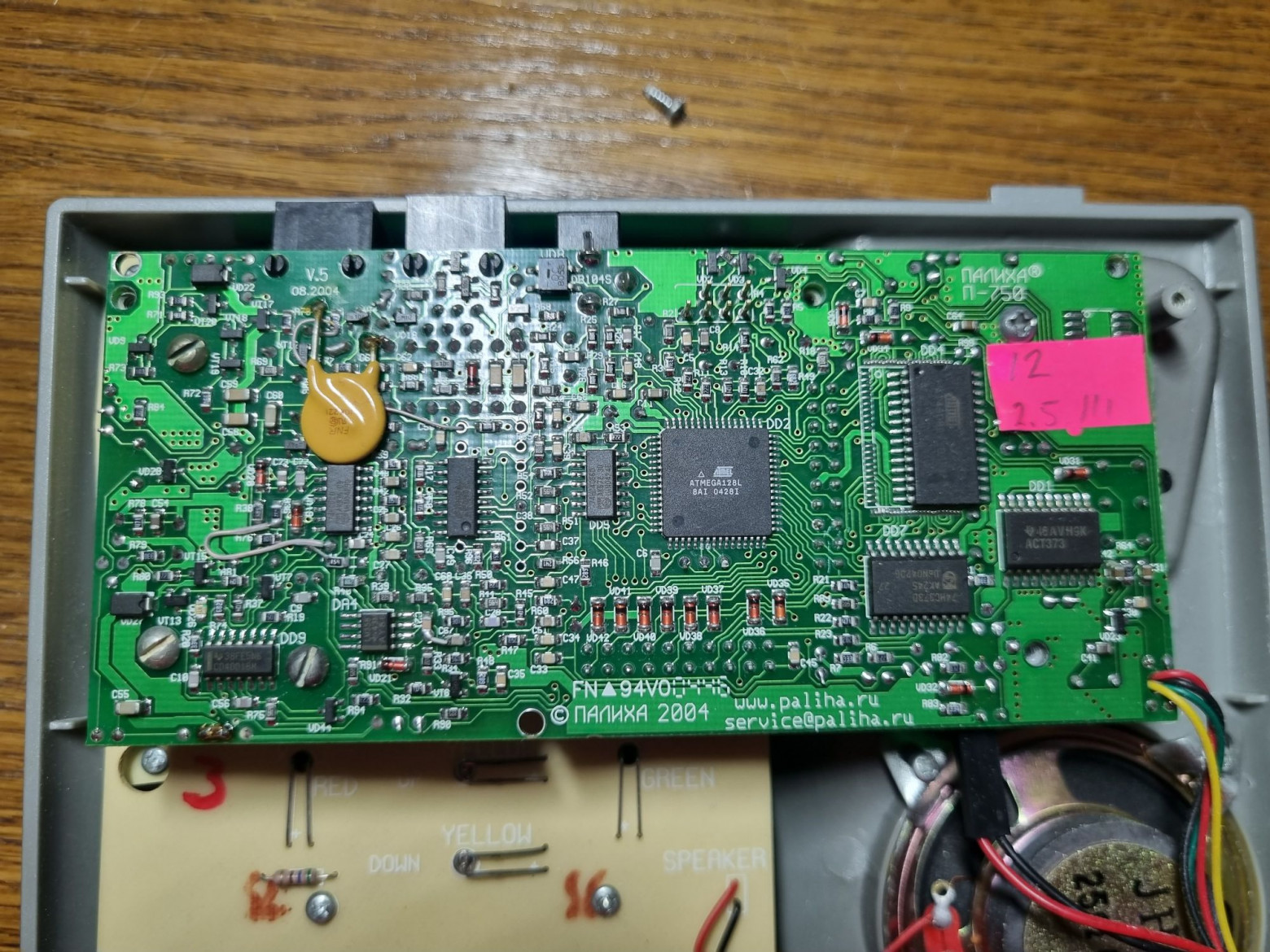

А вот и плата управления.
Телефон построен на микроконтроллере ATMega128L. Справа от него микросхема Flash, куда записываются настройки и записи автоответчика. Также на плате какие-то перемычки из МГТФ непонятного происхождения.

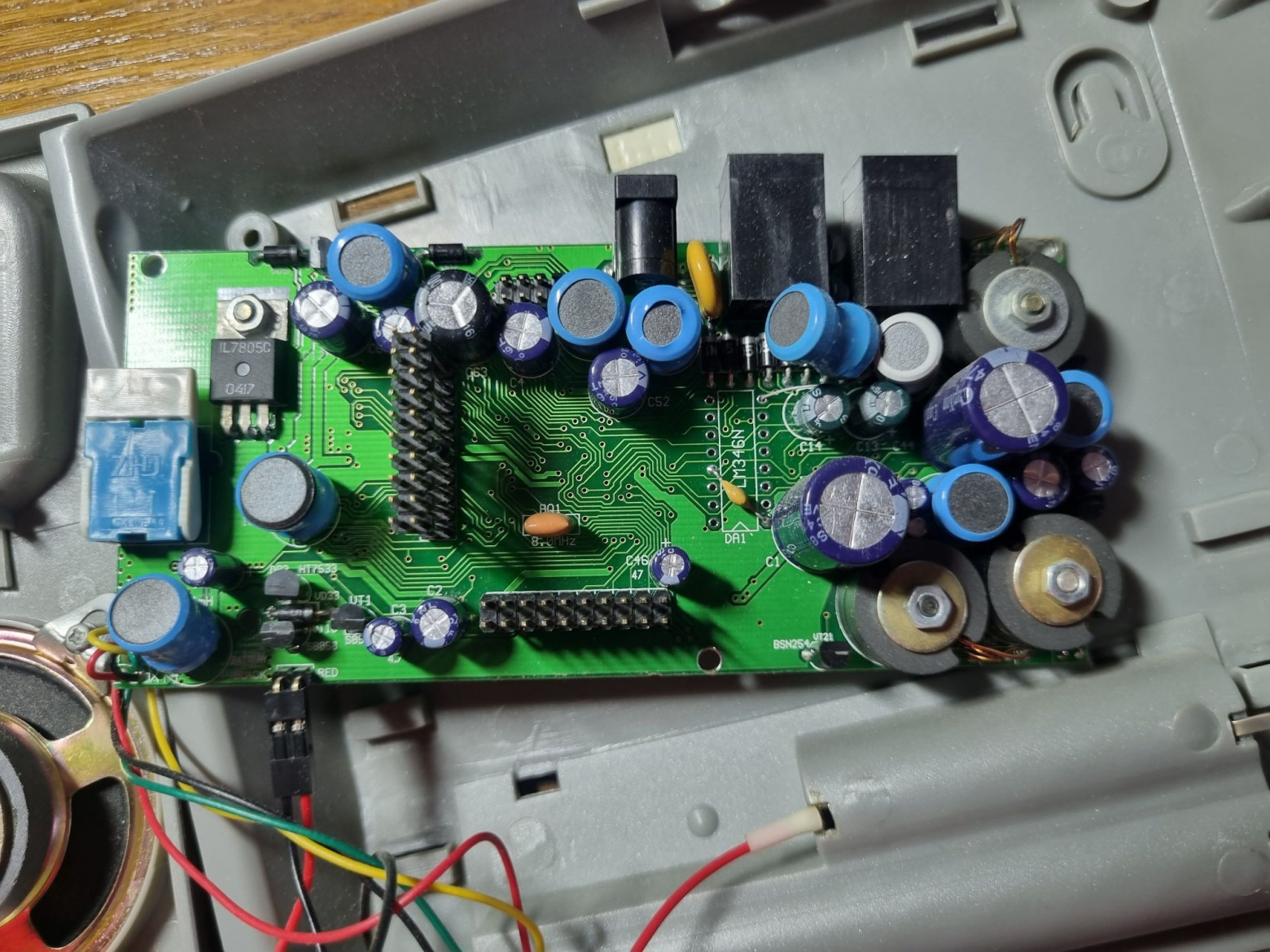

Обратная сторона.
Здесь всё просто и очевидно: рычажный переключатель, стабилизатор питания, несколько броневых трансформаторов.

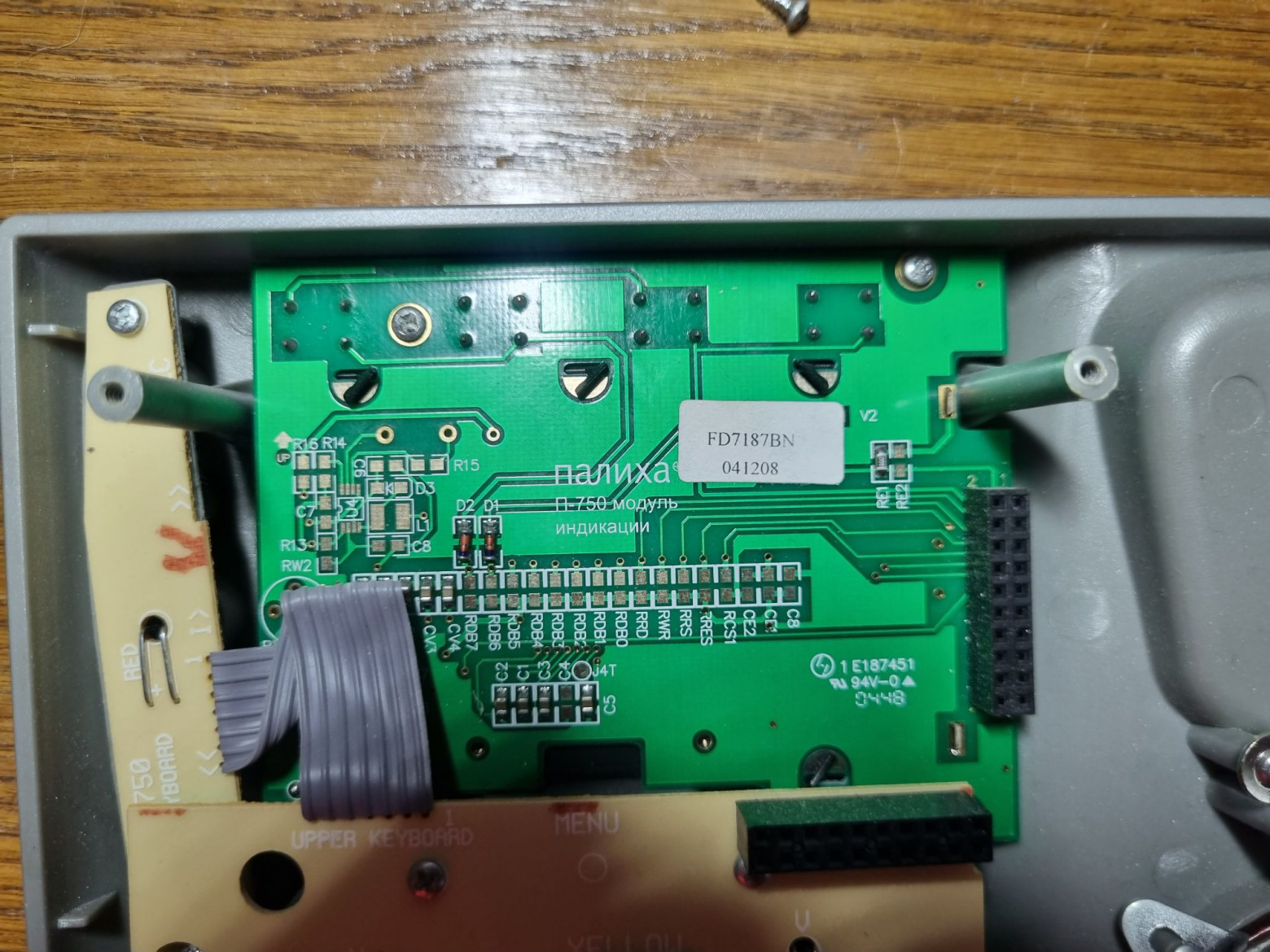

Дисплейный модуль, на удивление, заказной.
Именно в этом модуле и заключался косяк: светодиоды подсветки по какой-то причине деградировали. Поскольку контрастности было достаточно, менять их не стал.

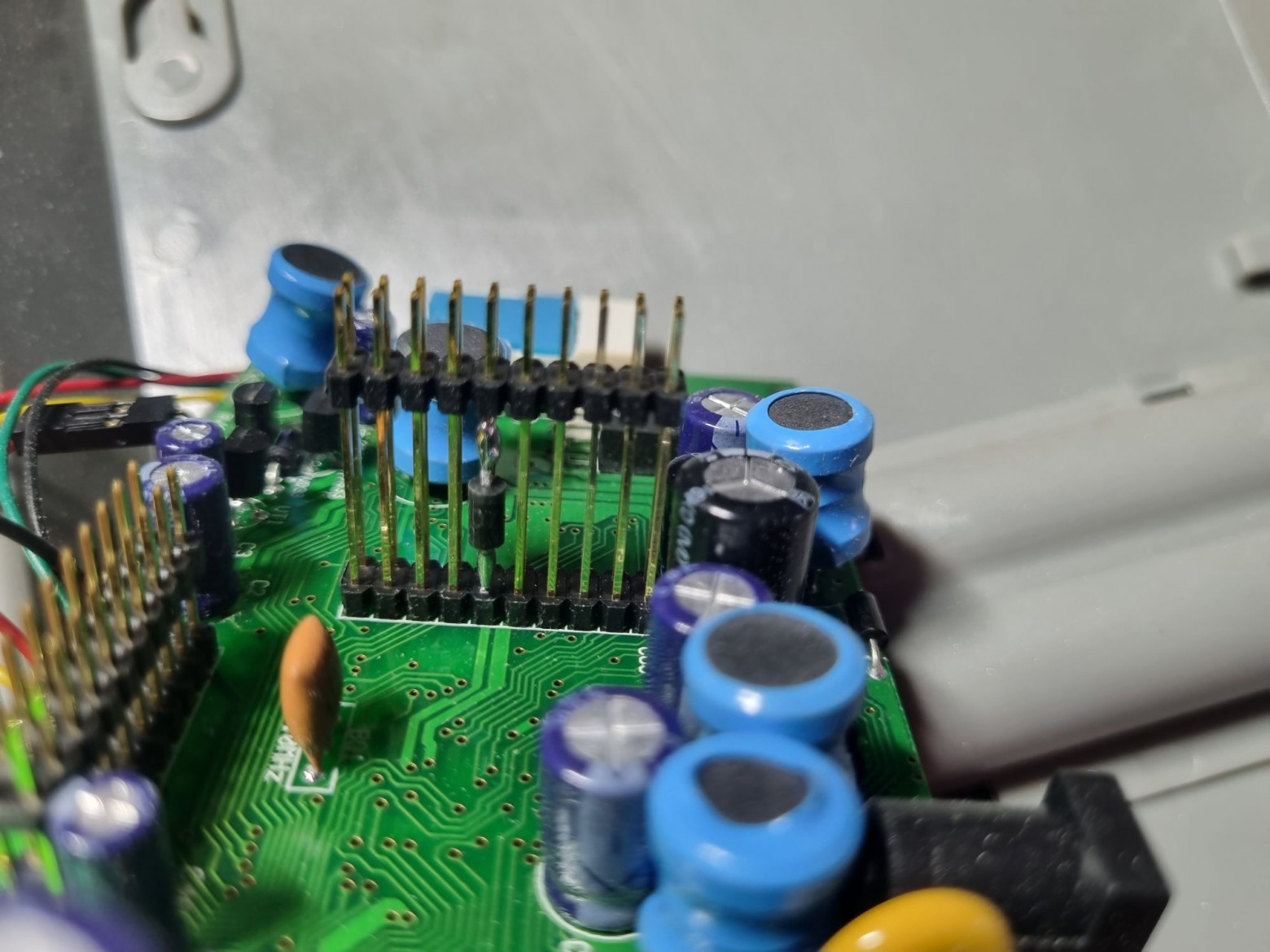

С материнкой он соединяется через вот такую гребёнку. Вместо одного из штырьков припаян диод.

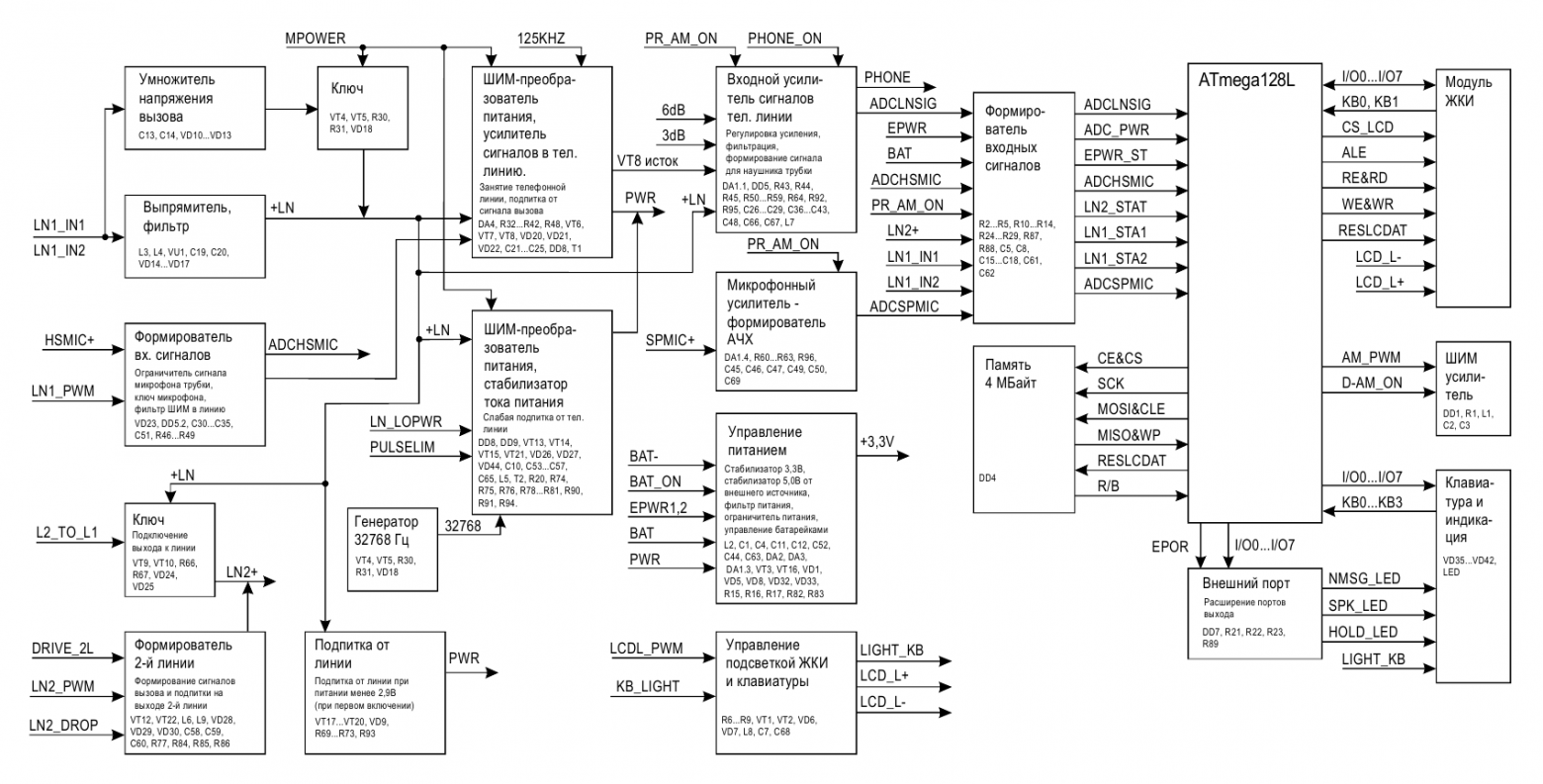

На просторах даже нашлась блок-схема аппарата.
❯ Запуск и меню
Ну что же, взглянем на девайс в работе.

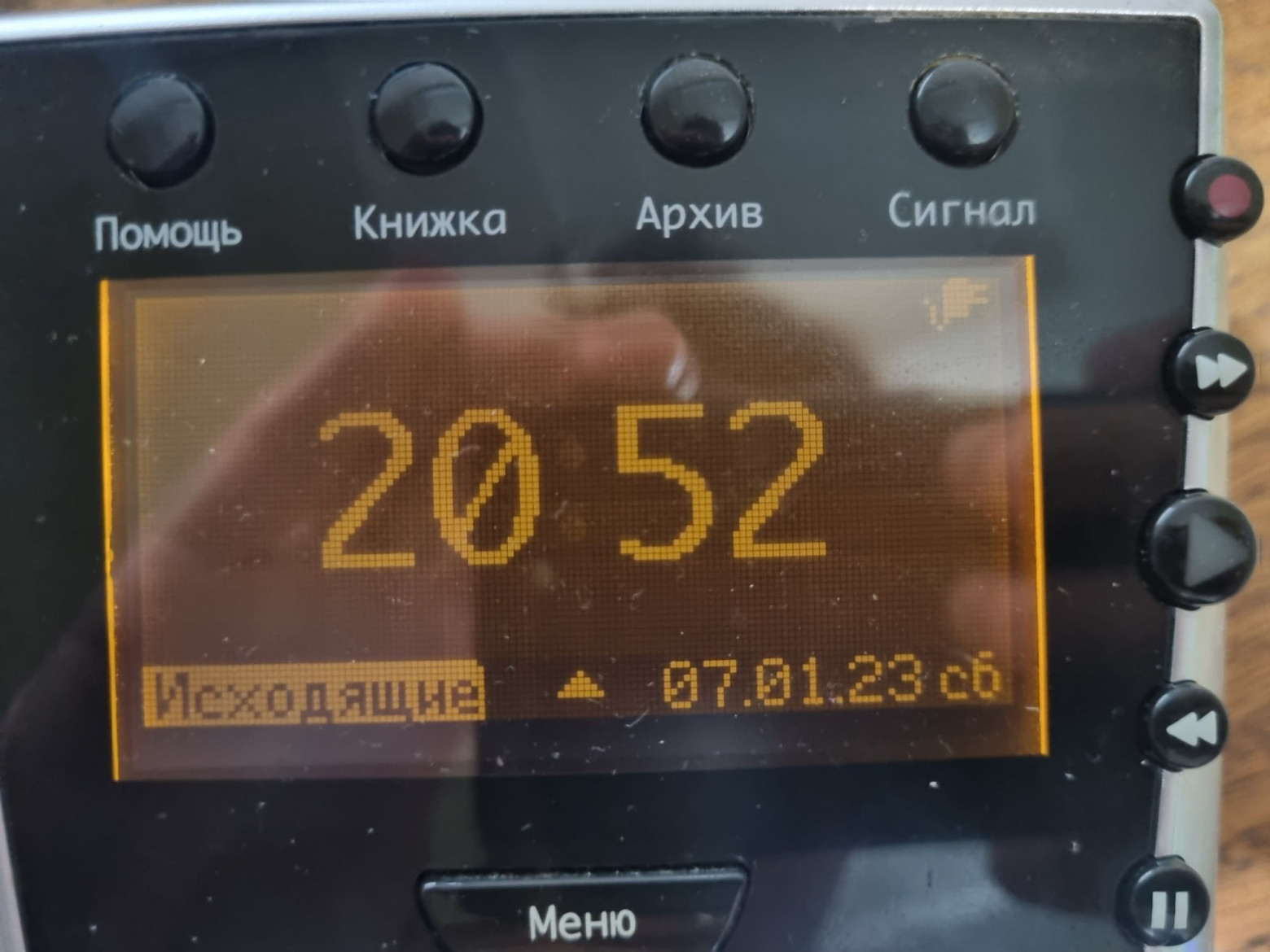

Подаём питание. Девайс запускается, отображая на экране интерфейс, напоминающий таковой то ли у мобильника, то ли у радиотрубки.
Подсветка тоже порадовала: вместо «мерзкого красного», «дешёвого синего» или «противно-зелёного» тут приятный янтарный цвет.

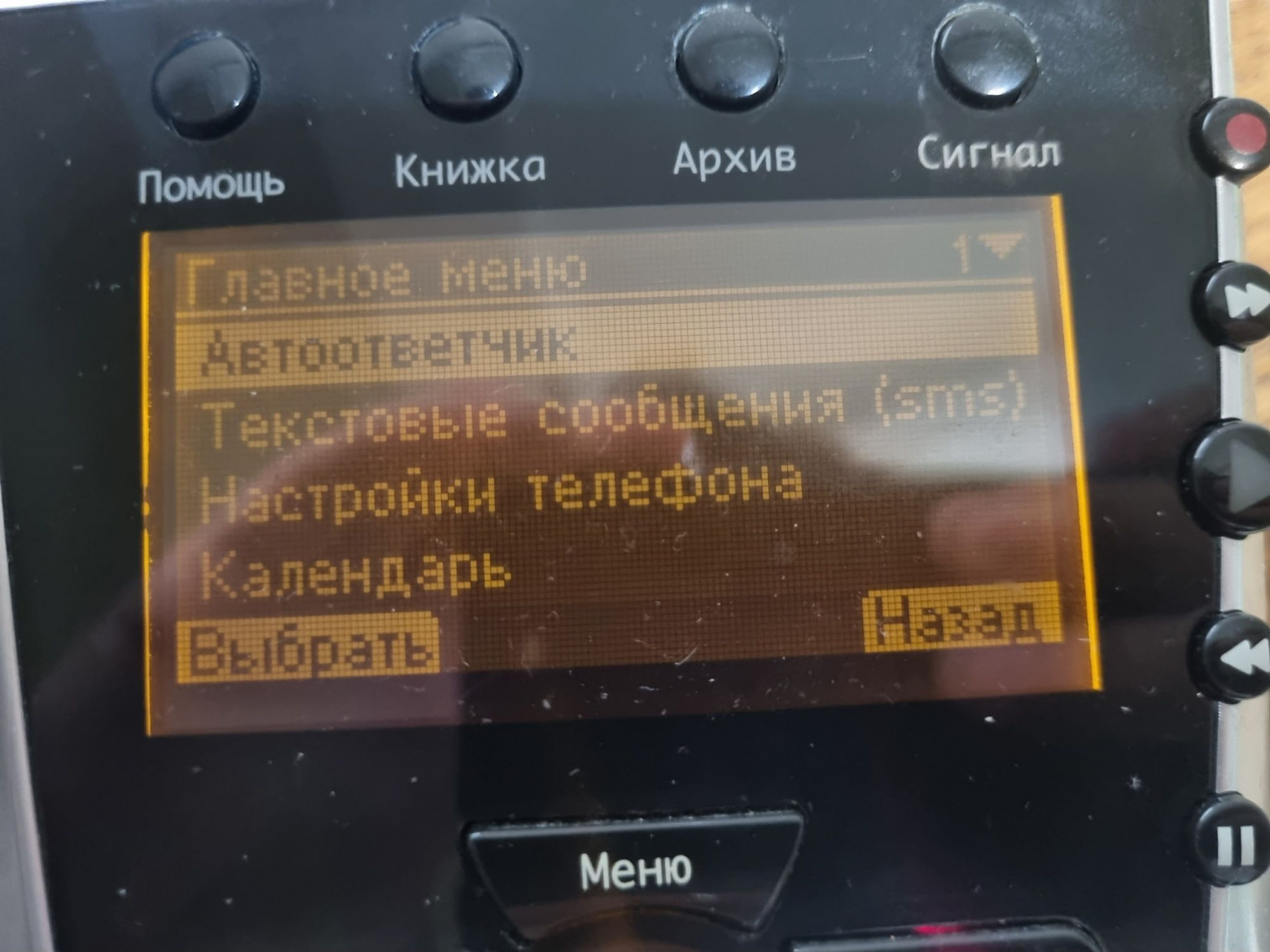

Меню тут содержит, пожалуй, даже больше пунктов, чем на ином мобильнике.

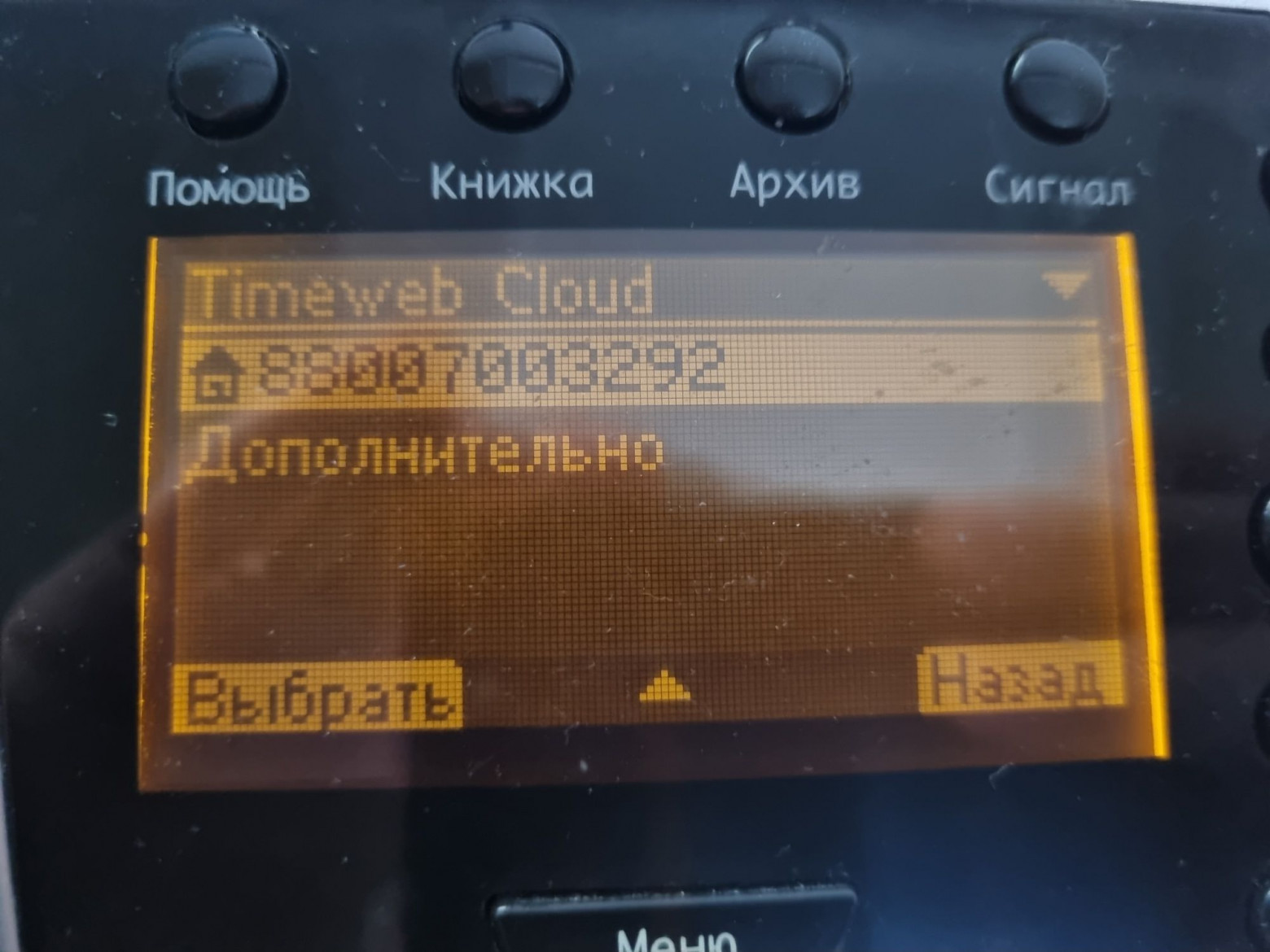

И, если обычными функциями вроде телефонной книги никого особо не удивить...

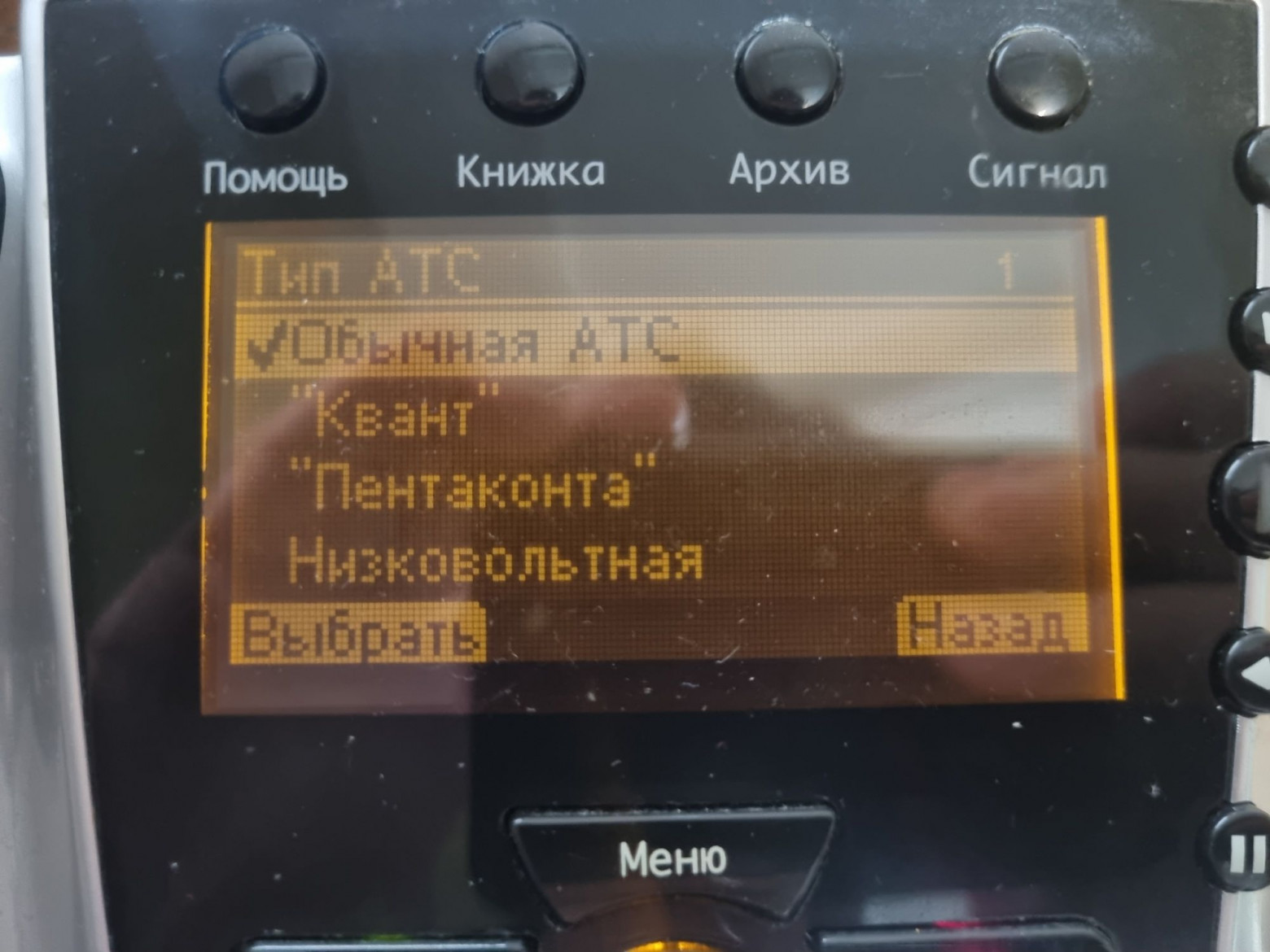

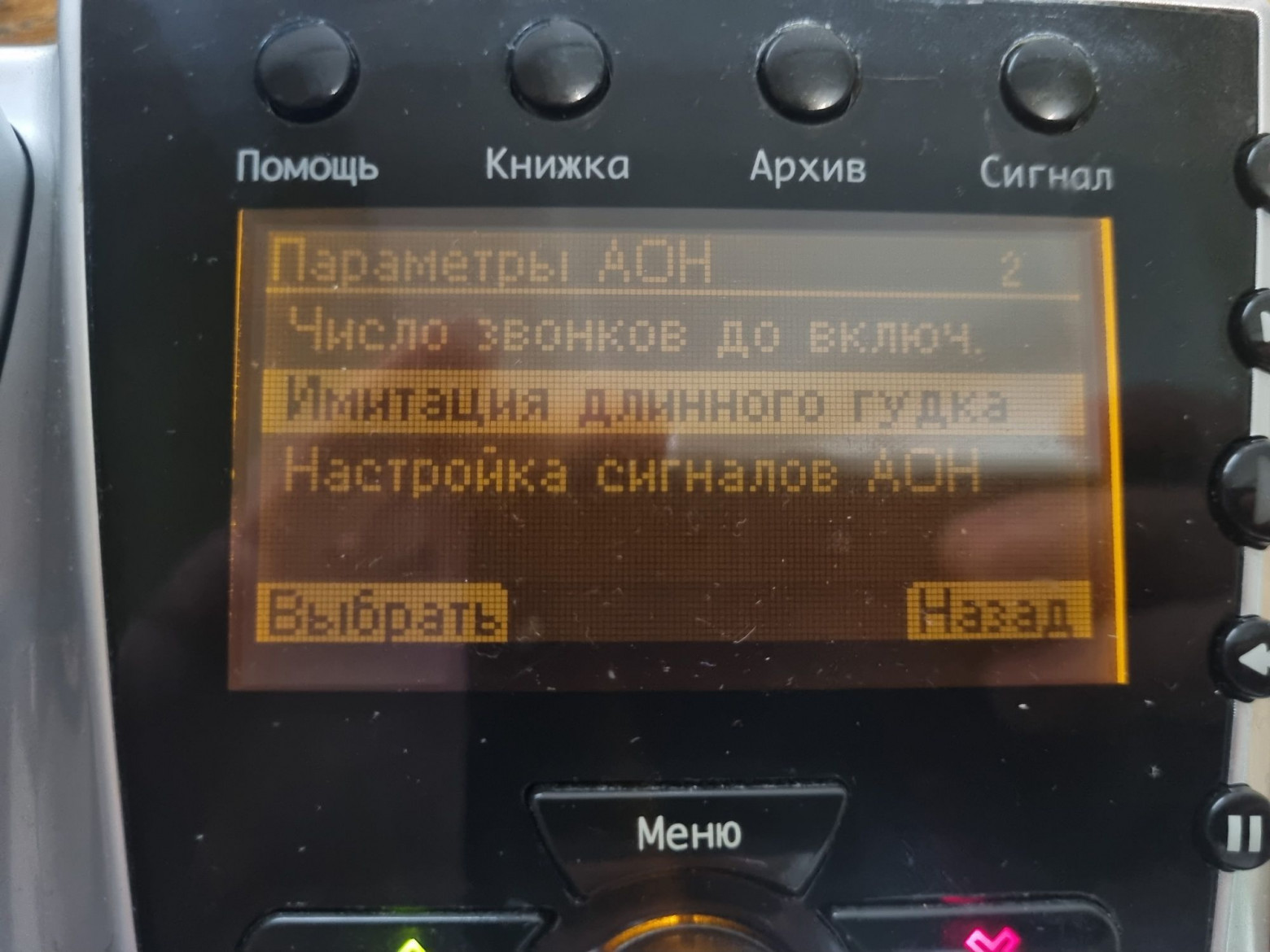

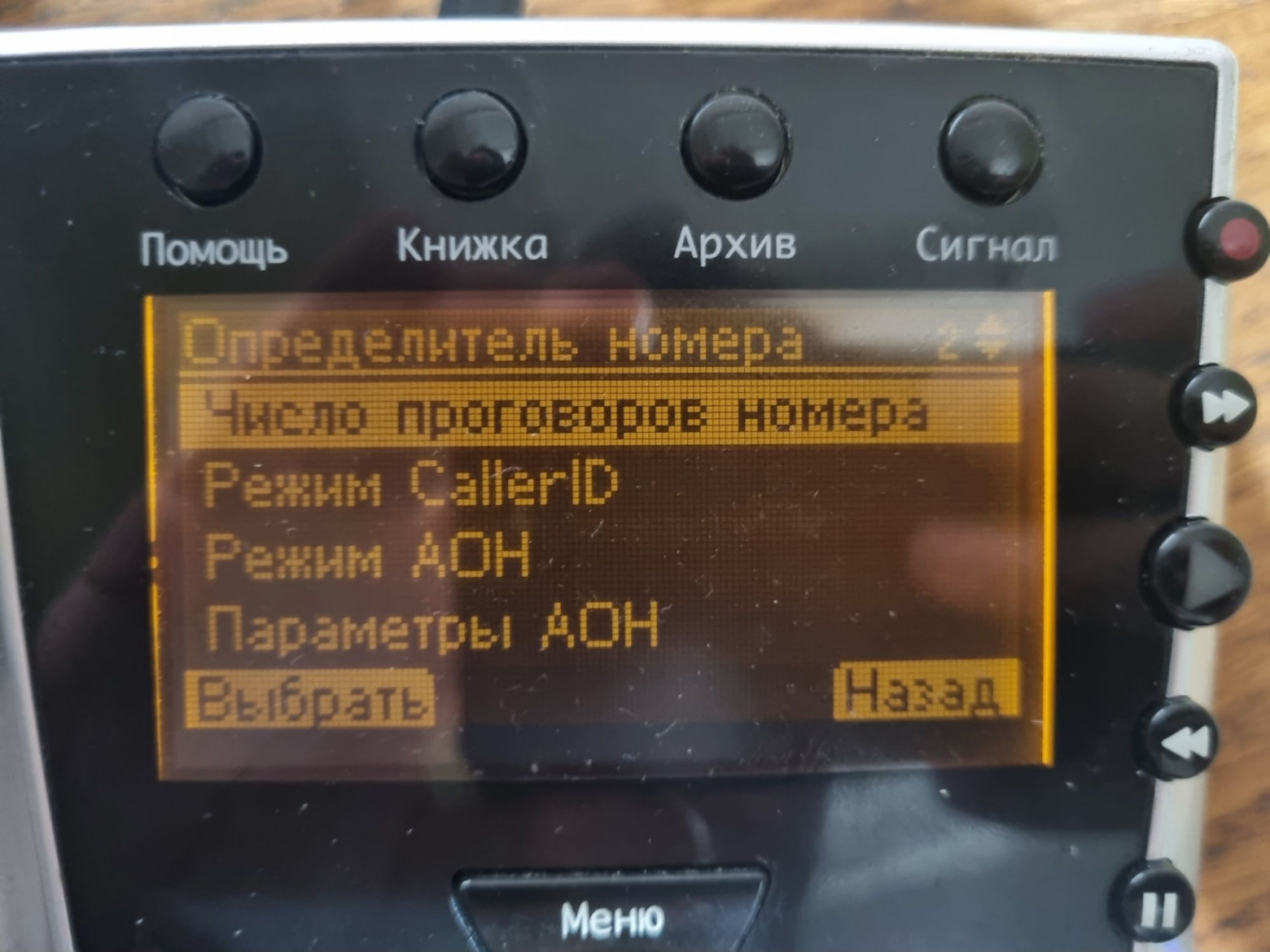

...то дальше идёт кое-что поинтереснее. Например, отдельная куча параметров отведена под определение номера.
В те годы любой интересующийся с лёгкостью узнавал, что его номер определяется, по характерному звуку и фейковым гудкам. Здесь параметры этих гудков можно даже отрегулировать.

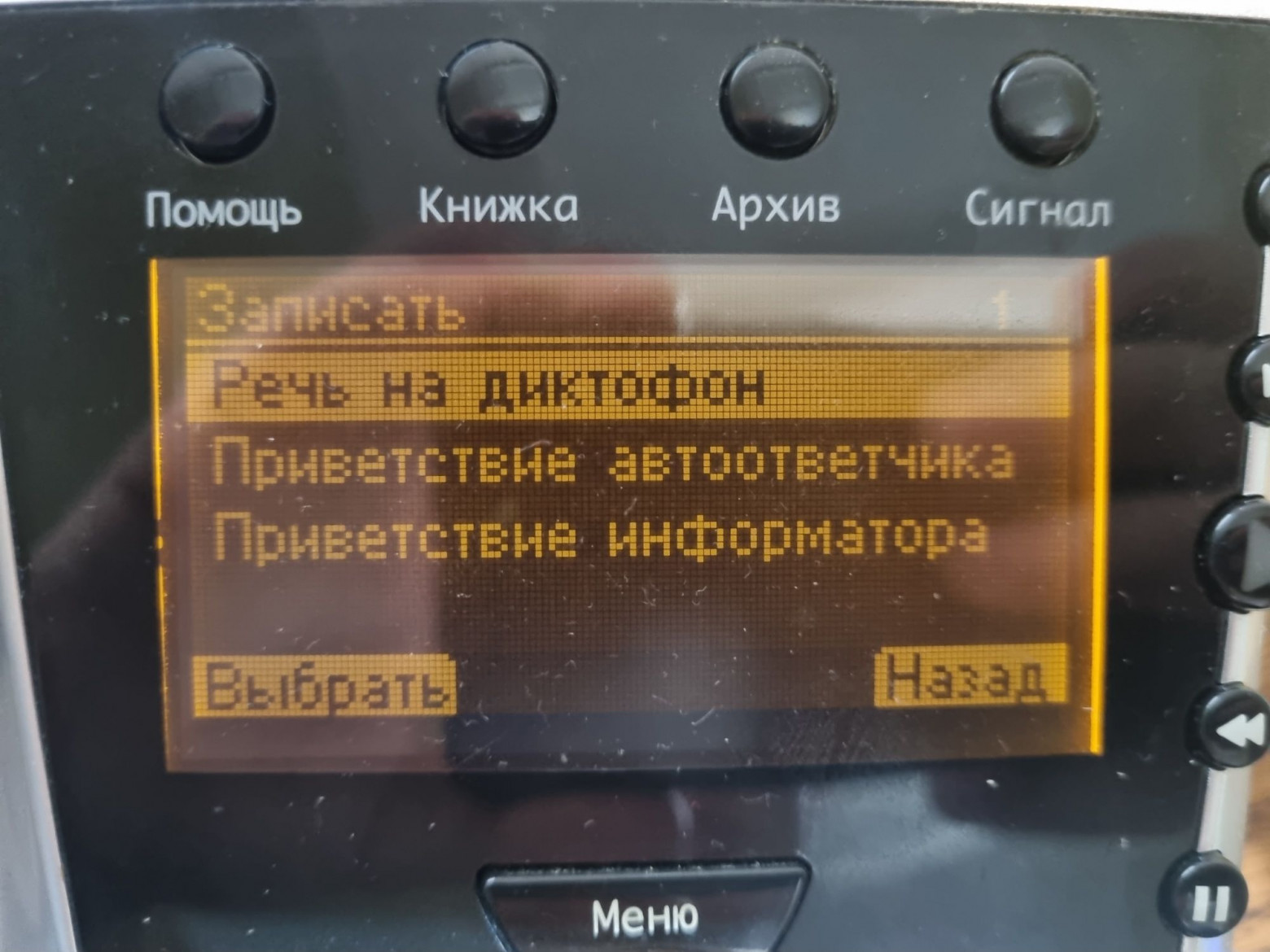

А вот и то, для чего нужна флеш-память: цифровой автоответчик, диктофон и информатор.
Когда-то давно подобная функция была в телефонах «Русь», правда, для неё требовалась отдельная плата. Здесь же всё работает и так.

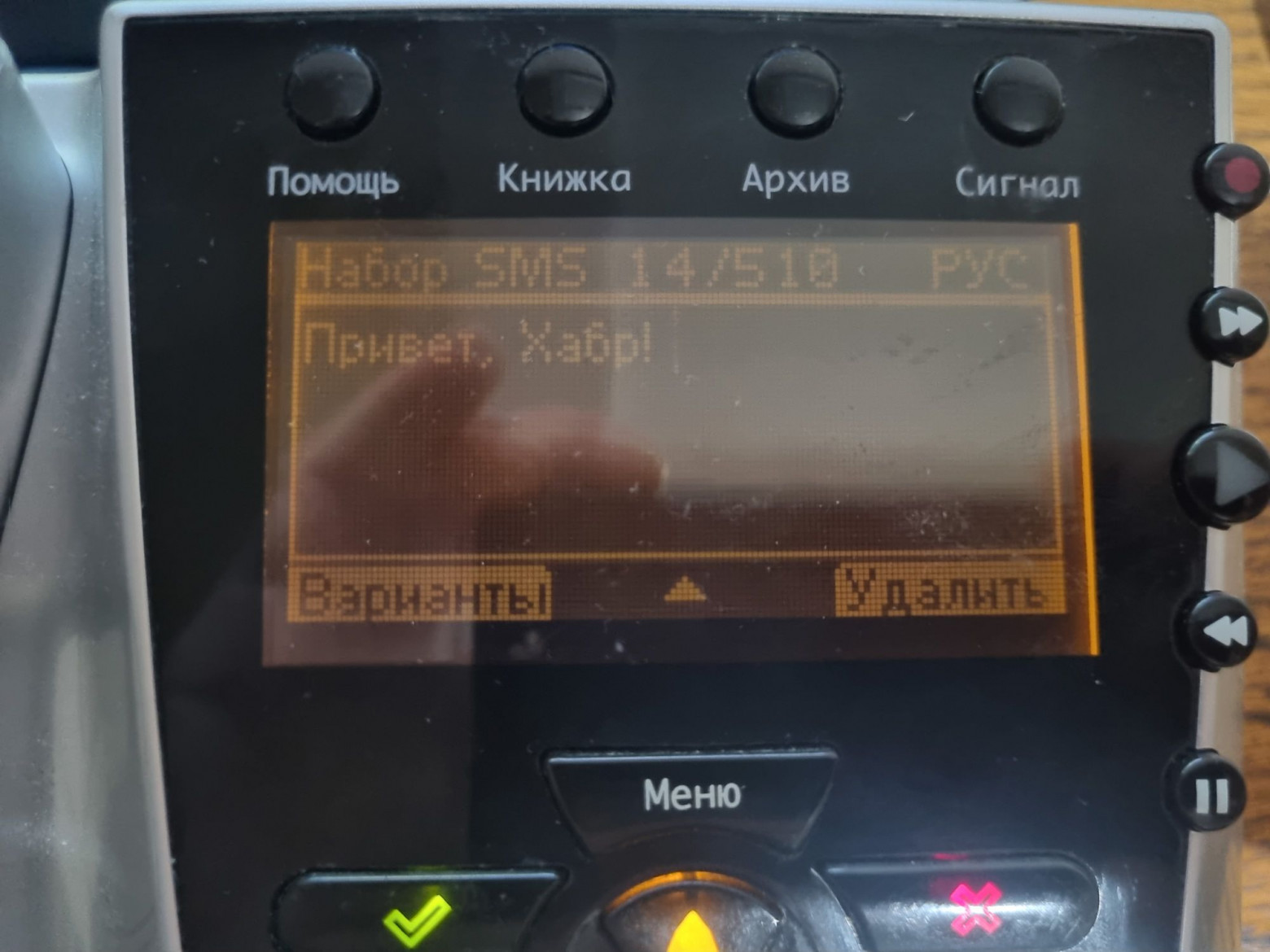

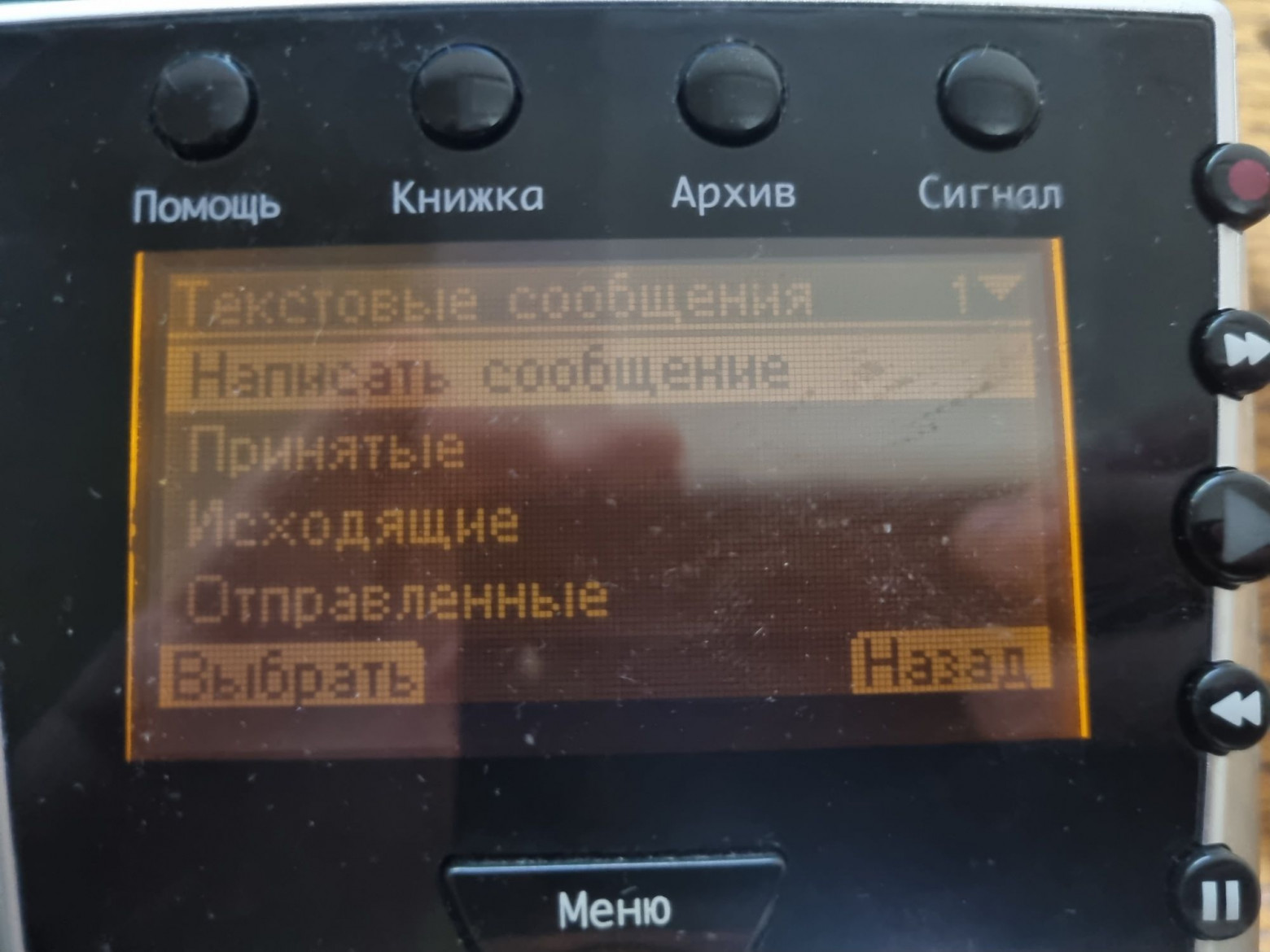

Совершенно ныне непривычная для городских телефонов функция: отправка SMS.
Работало это всё просто: в телефон забивался номер SMS-центра, а при отправке сообщения тот звонил на него и обменивался данными. Приём SMS выглядел, соответственно, как входящий звонок. Примерно так же был устроен обмен сообщениями на древних аналоговых телефонах (AMPS, NMT-450).
❯ Телепорт
Казалось бы, зачем вообще подключать городской телефон к компьютеру? Производитель заверяет очень многое: регистратор переговоров, редактирование параметров, даже закачку мелодий. Ну что же, посмотрим, как всё это выглядело.
По задумке производителя аппарат подключался к ПК через специальный переходник под названием «Телепорт-Палиха».

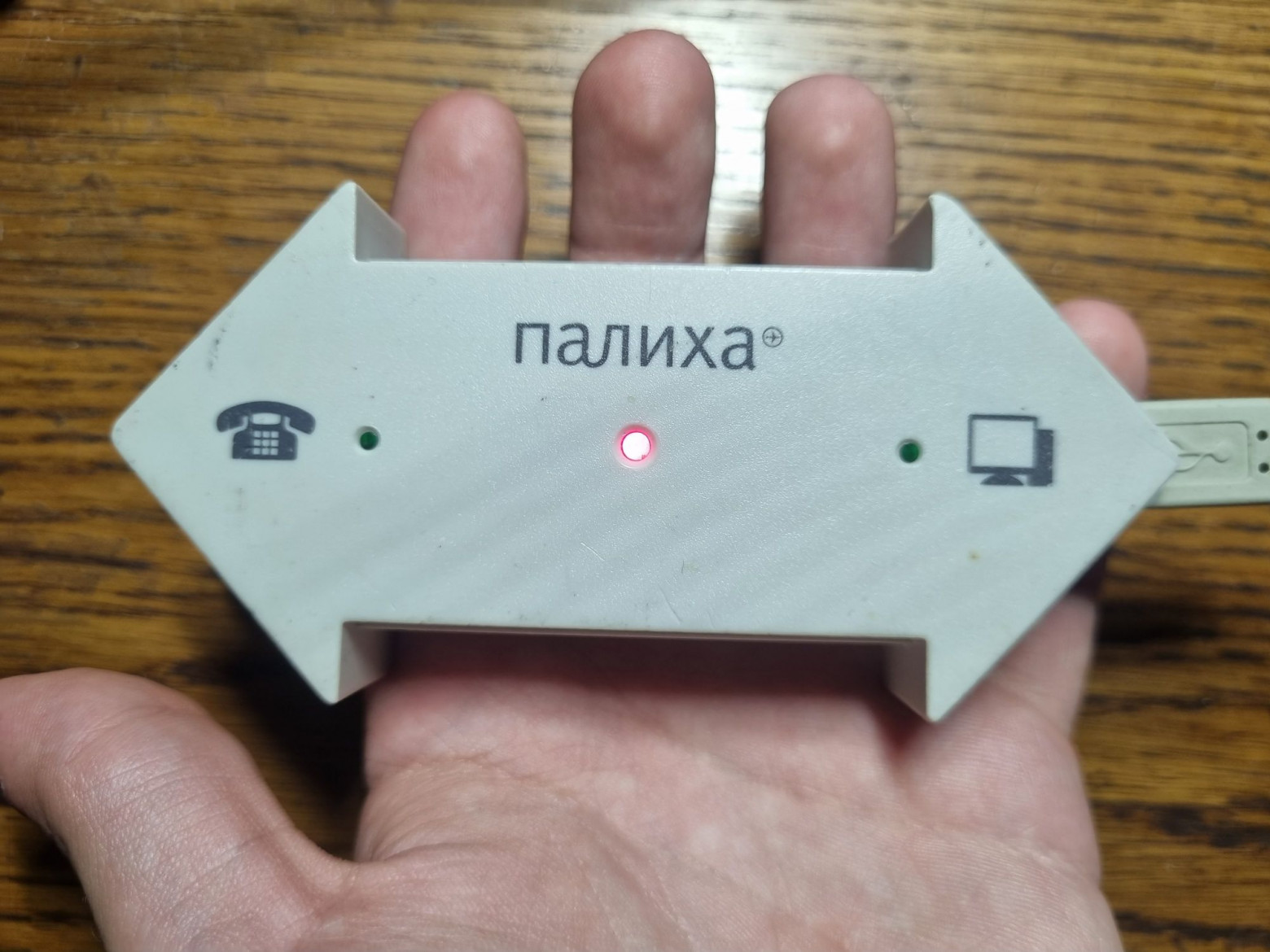

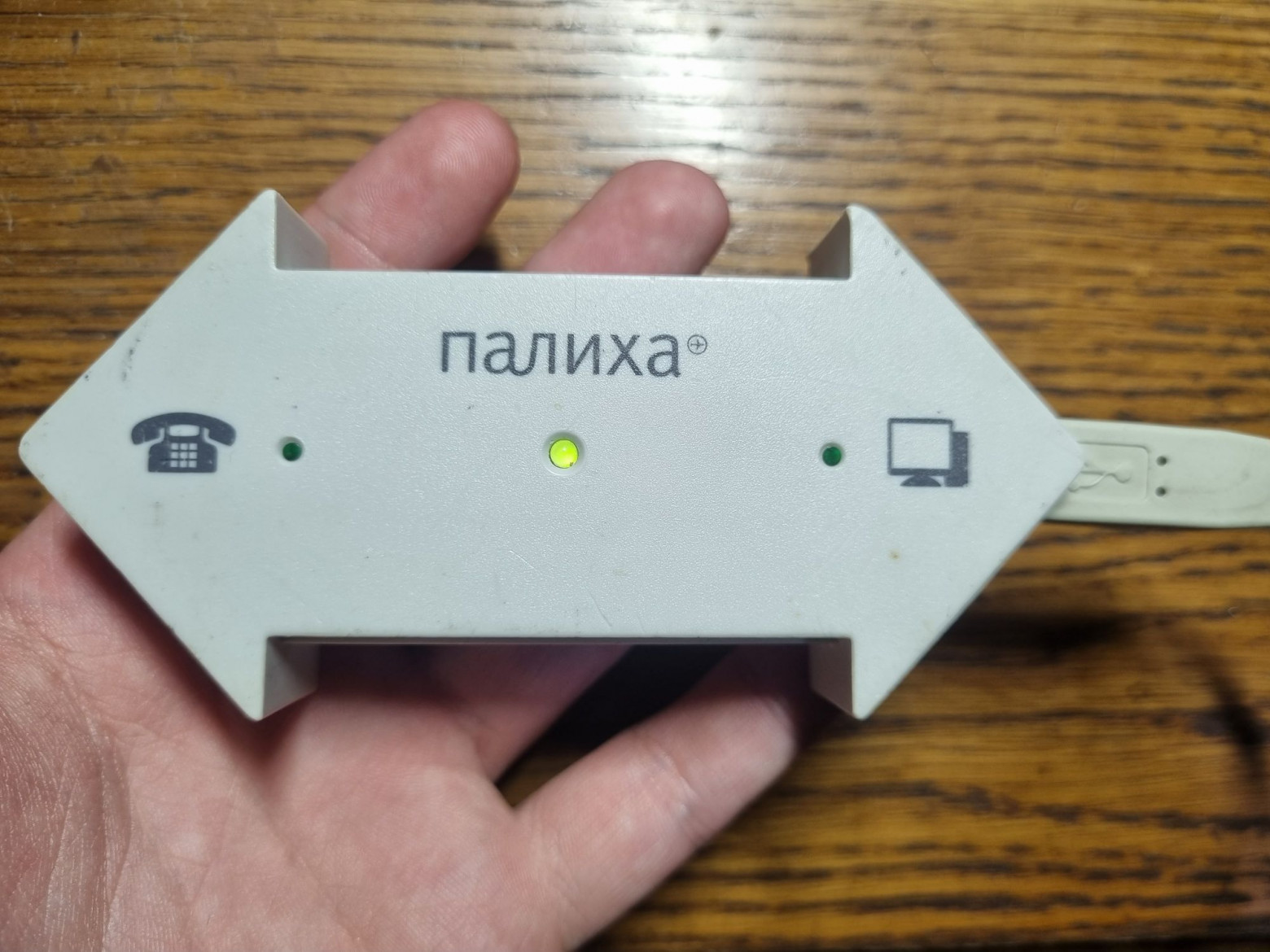

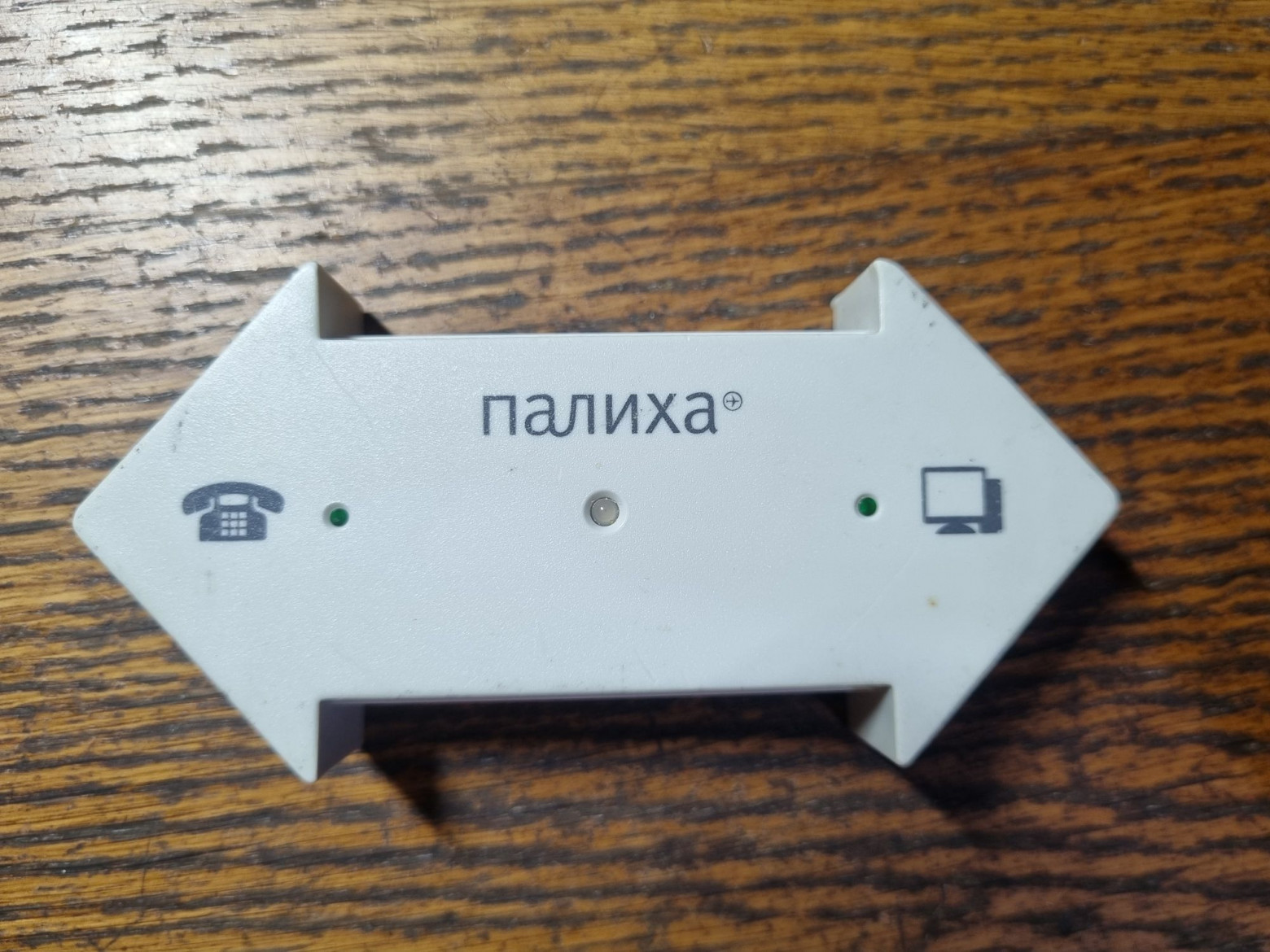

А вот и он.

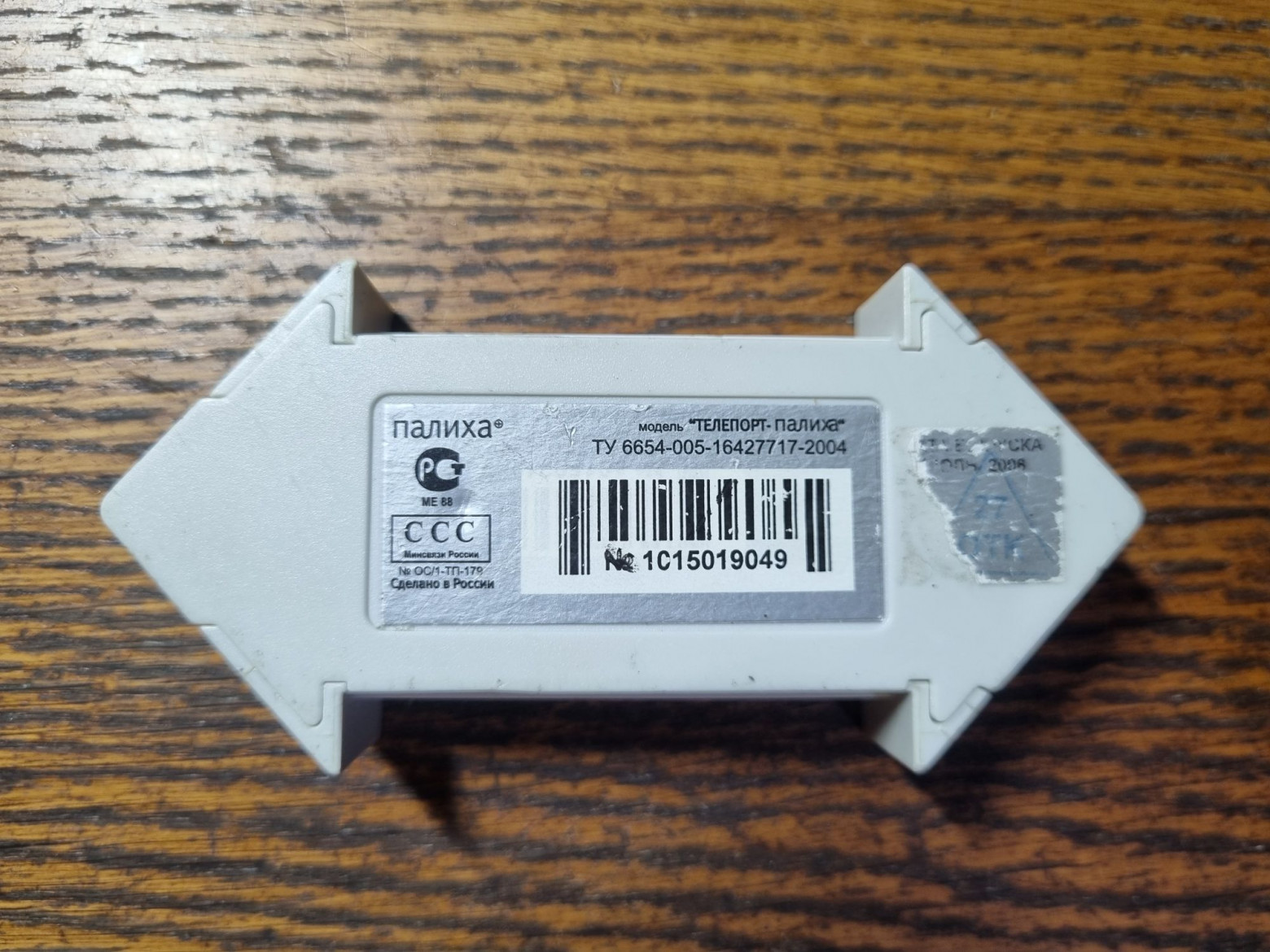

Обратная сторона.

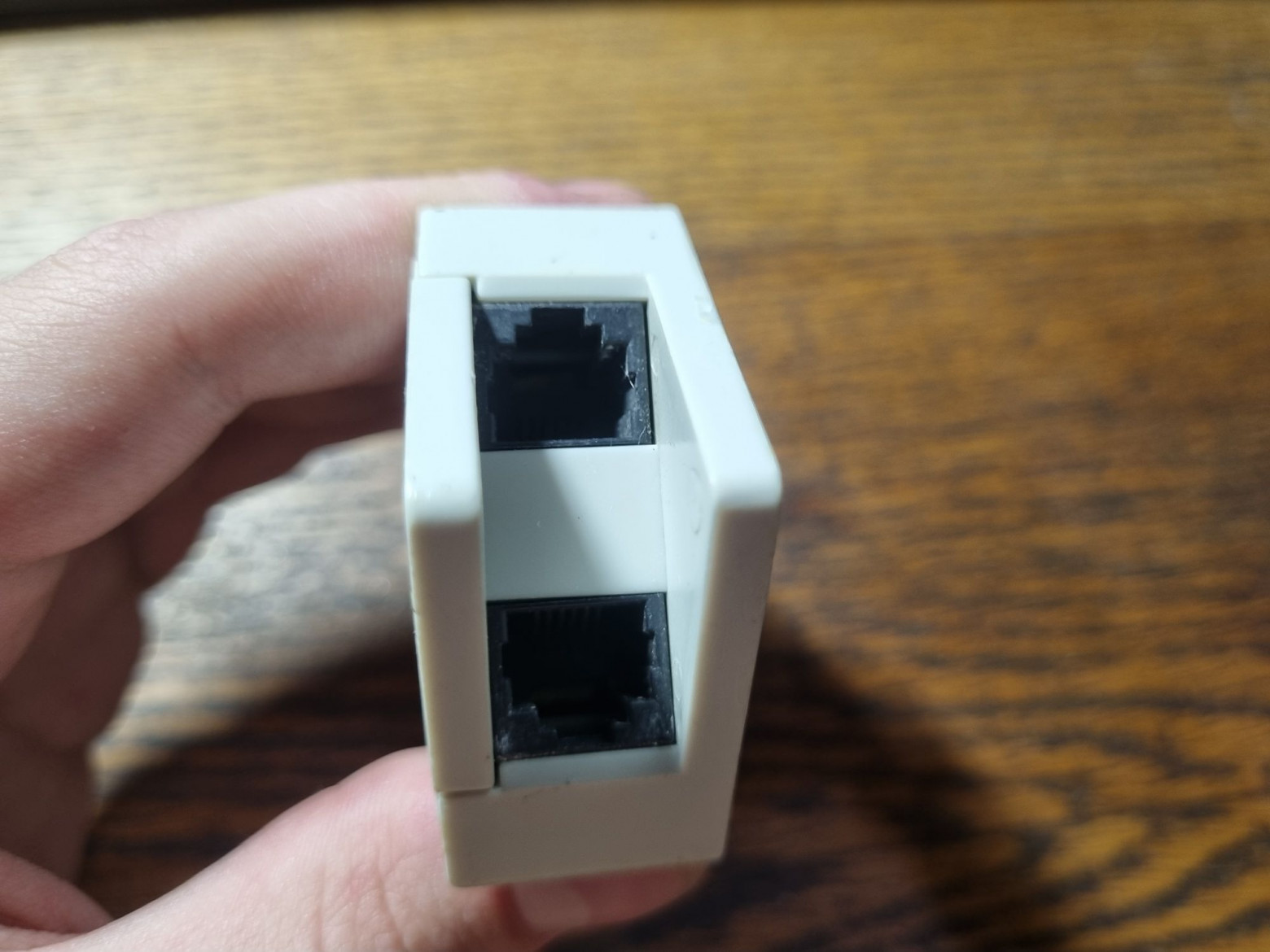

С одного из торцов два разъёма.
В один из них подключается телефон, в другой — линия. Производитель заявляет, что адаптер «сам определяет», что куда подключено. Разумеется, это всего лишь маркетинг, а разъёмы просто запараллелены. Распиновка этого разъёма такова:
RX
GND
Линия
Линия
TX
Выход питания
Лезвием от бритвы подцепляем наклейку, откручиваем два самореза и разбираем корпус.

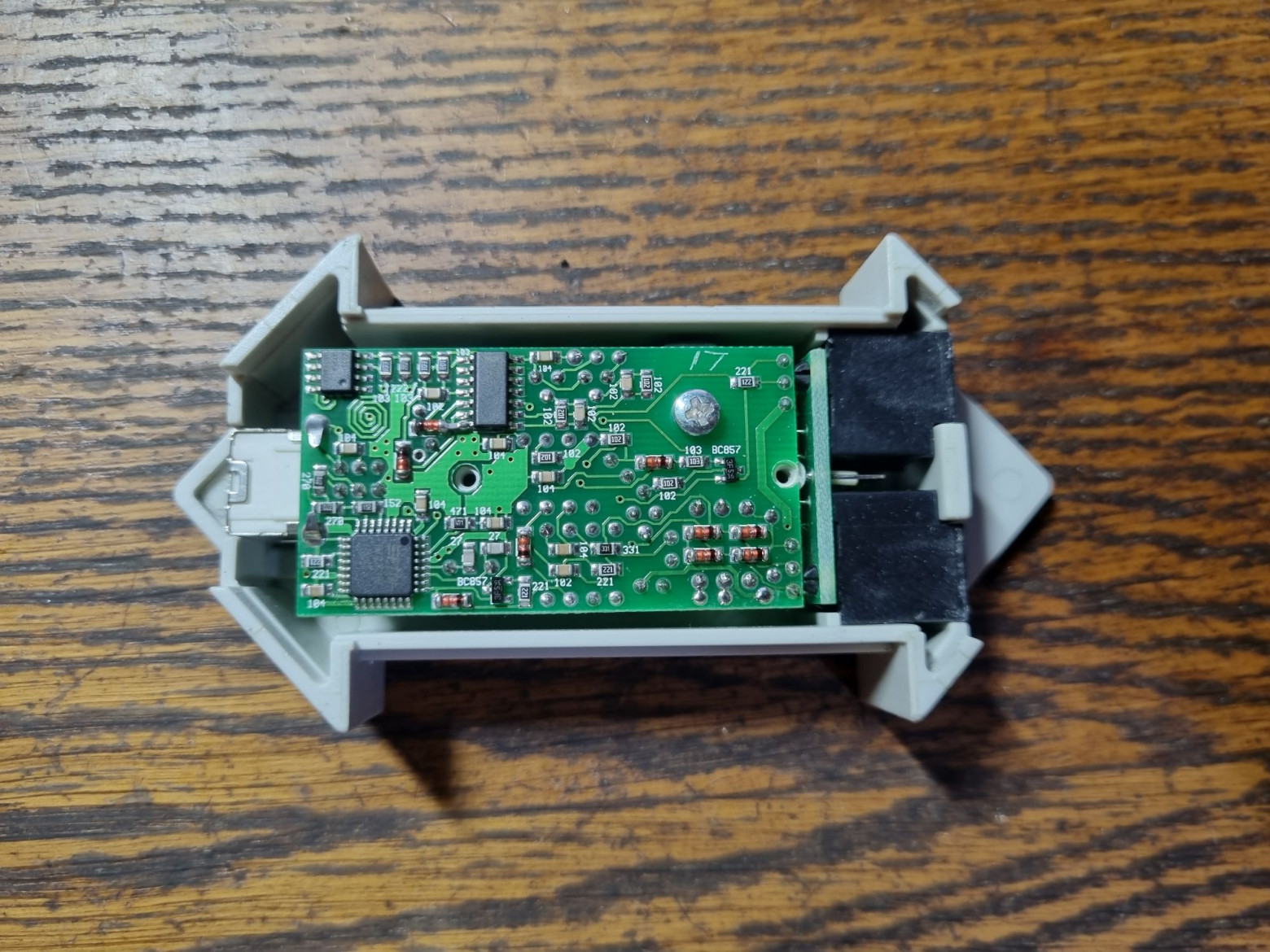

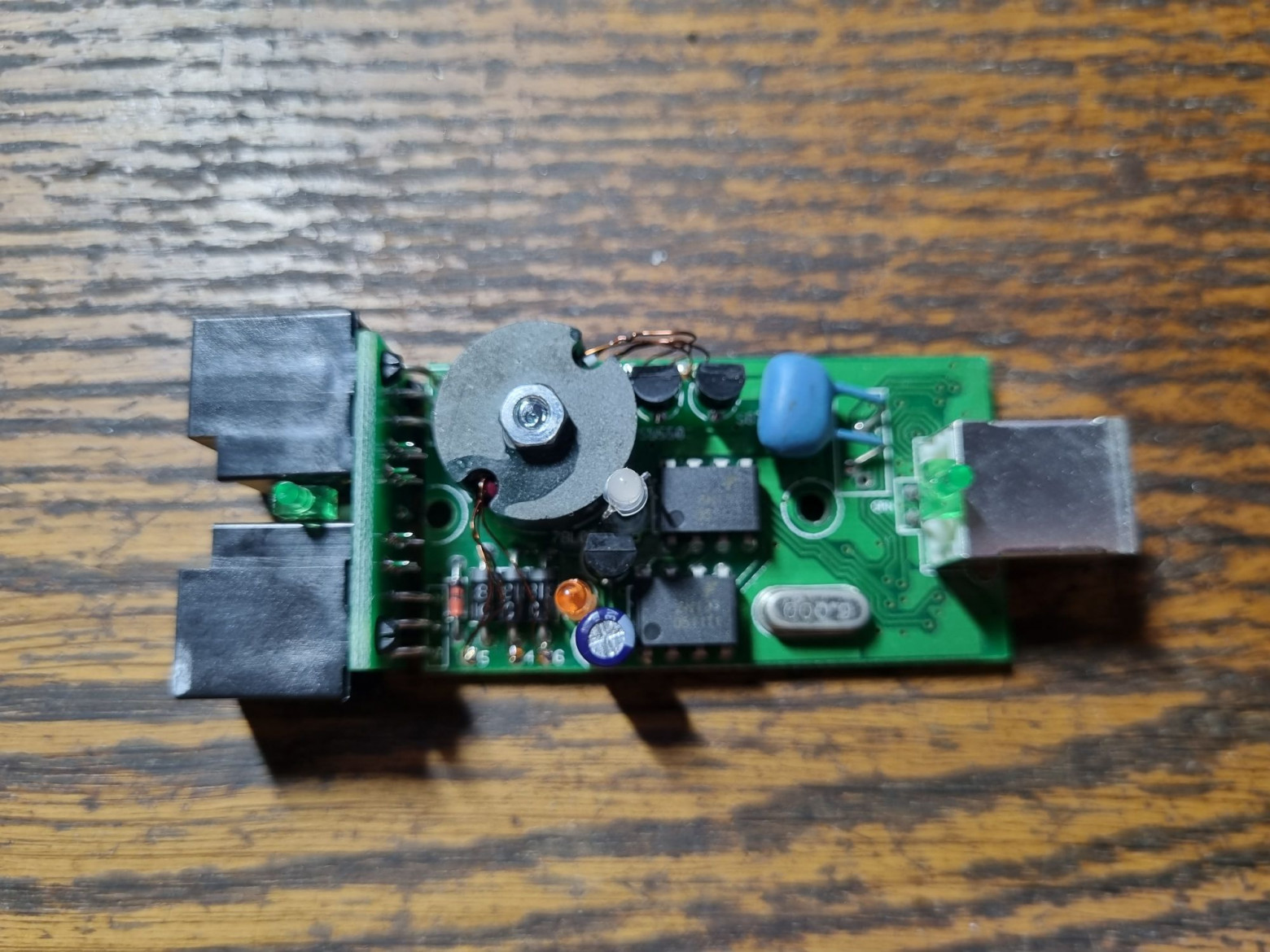

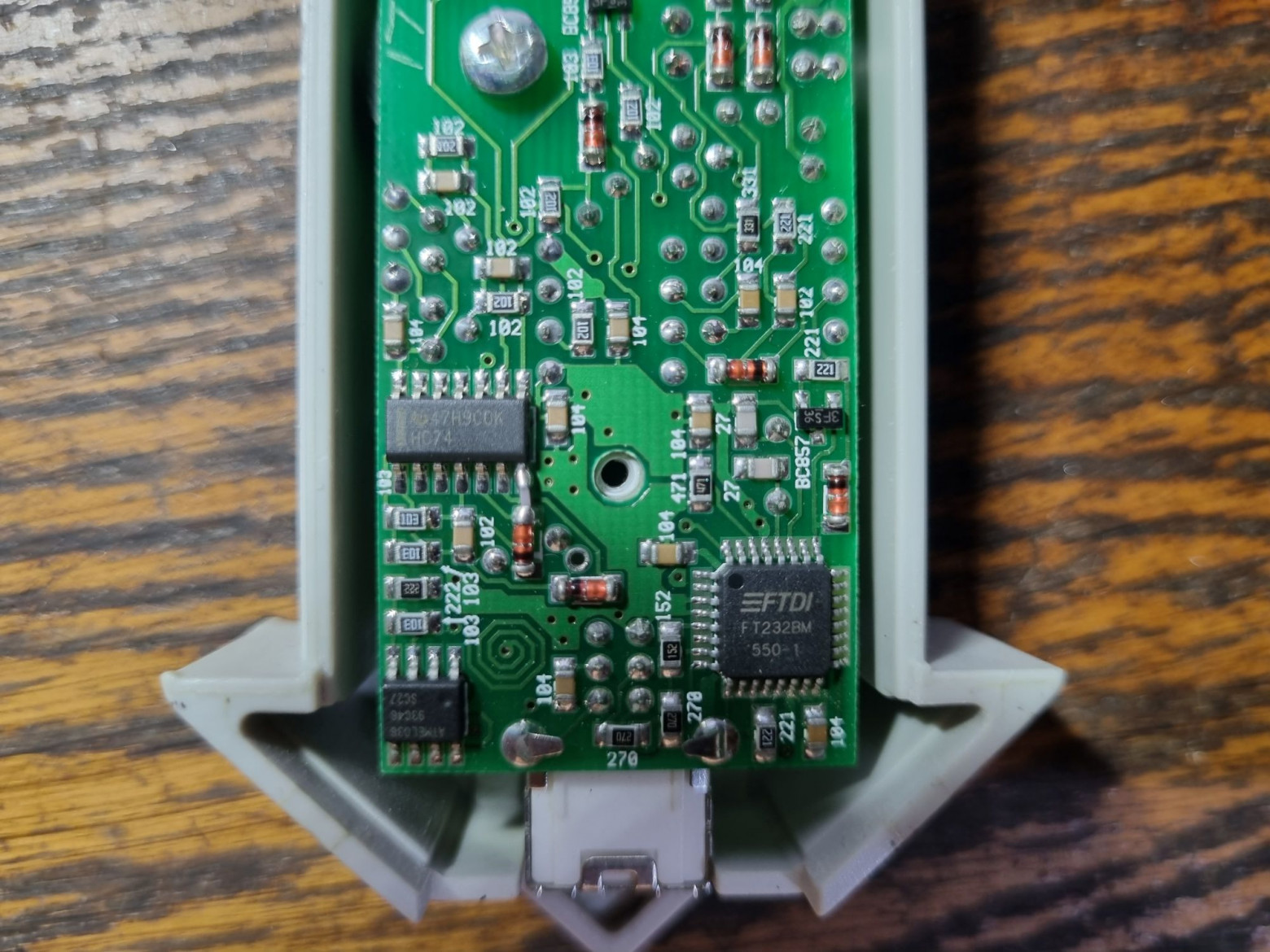

Адаптер построен на чипе FT232BM, что, в принципе, логично, учитывая распиновку.
Ожидал увидеть внутри обычный USB-UART конвертер за конские деньги, но на деле схемотехника оказалась заметно интереснее.
Впрочем, из-за большой цены таких переходников многие действительно паяли собственные экземпляры.
❯ Ставим софт

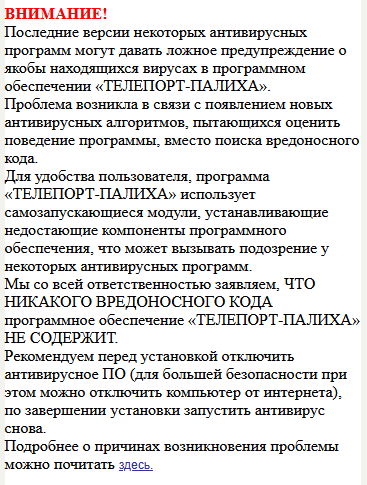

На сайте забавное предупреждение.
Подключаем коробочку к ПК.
На ней загорается красный светодиод, а в диспетчере устройств появляется некое «Paliha Teleport Adapter».
Как мы помним, собрано устройство на чипе от FTDI. Правда, стандартный драйвер для данного девайса не подойдёт.

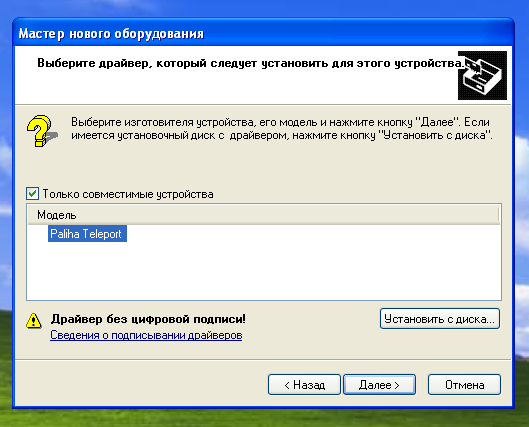

Всё дело в том, что VID&PID устройства намеренно изменены, отчего ставить надо модифицированный драйвер с сайта. Поскольку цифровая подпись после таких изменений больше не работает, на поздние версии Windows дрова встают далеко не с первого раза, на что позже жаловались пользователи.
После накатывания всего железка наконец определяется как COM-порт.
Ну а на корпусе тем временем загорается зелёный светодиод.

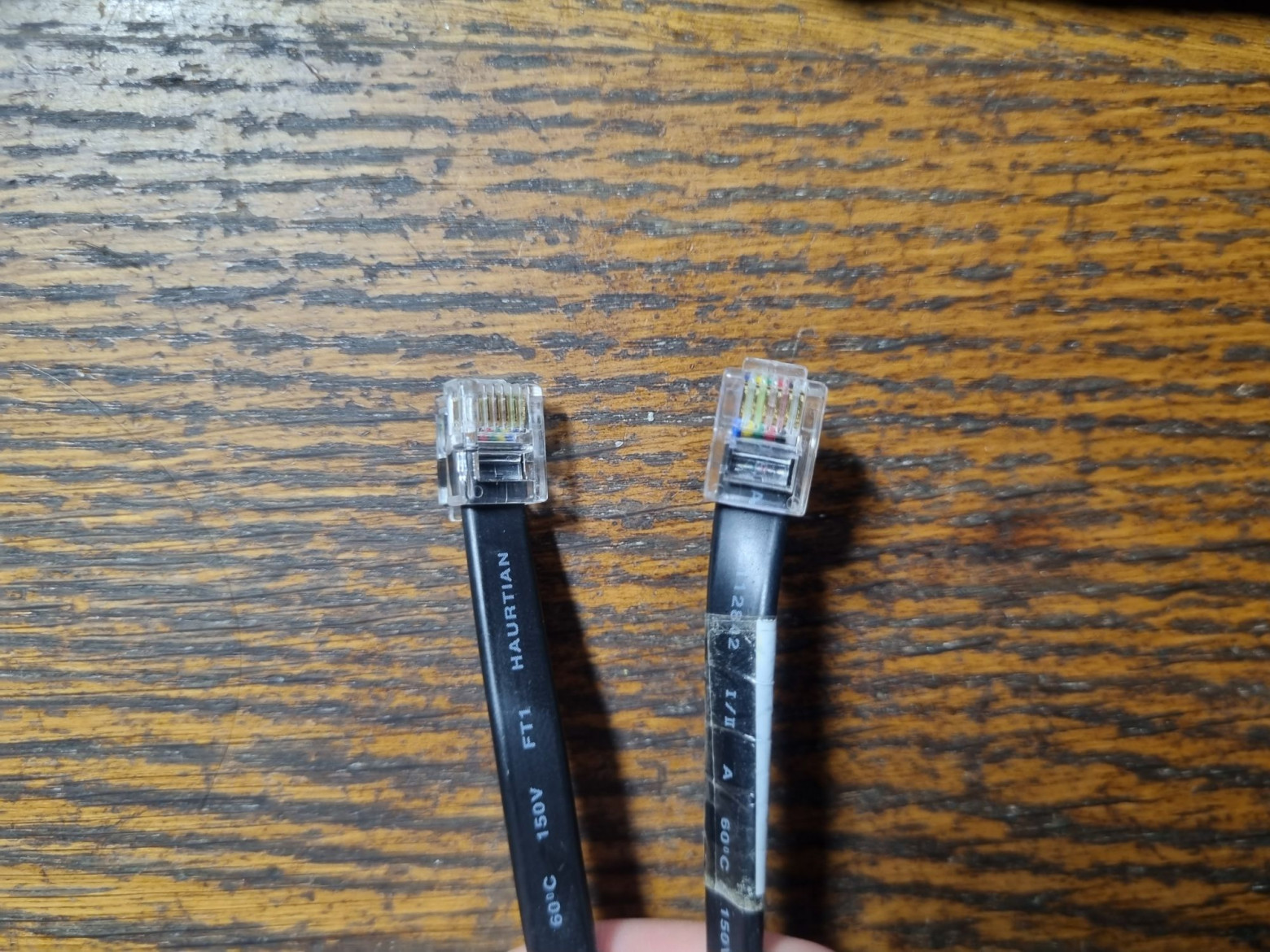

Теперь очередь телефона. Само собой, обычной двухжильной лапшой соединить его с адаптером не выйдет, нужен кабель, где имеются все шесть проводов.
В качестве него взял шнур от старого пин-пада Hypercom.
Ставим софт.

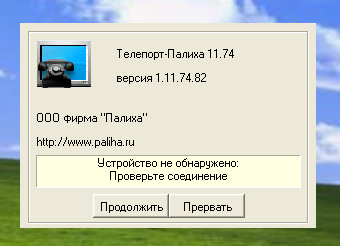

Увы, телефон он так и не увидел... То ли имеющийся у меня аппарат связь с компьютером не поддерживает, то ли что-то где-то спалено, но установить связь так и не вышло. Адаптер мигал светодиодиками, телефону на всё было решительно всё равно, а программа неизменно сообщала об ошибке.

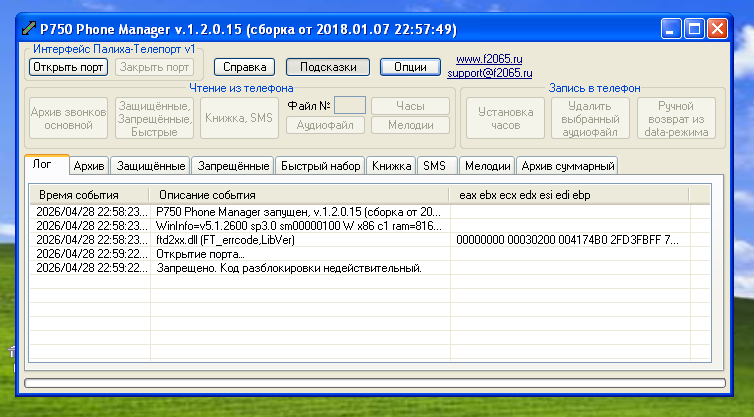

Как оказалось, существовали и сторонние программы для данного телефона. Правда, по совершенно непонятной причине автор той, что на скриншоте, зачем-то предусмотрел в ней защитный код, который сделал её в настоящее время полностью нефункциональной. Разбираться со взломом этой защиты мне показалось нецелесообразным (впрочем, если найдётся хоть один заинтересованный, займусь этим поплотнее и позже напишу продолжение).
❯ А что там сейчас?
К моему удивлению, сайт «Палихи» до сих пор открывается и доступен без веб-архива.

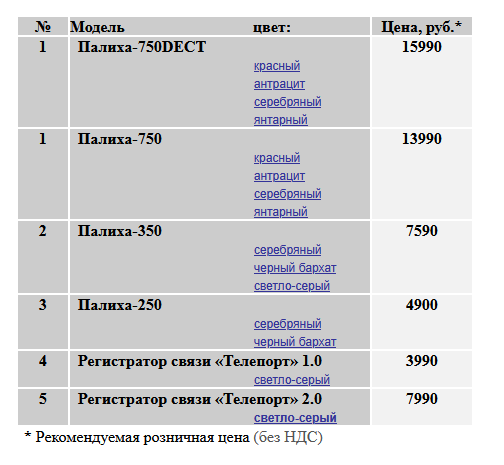

На сайте до сих пор имеется прайс-лист на все аппараты. Продаются ли они до сих пор или нет — вопрос хороший.

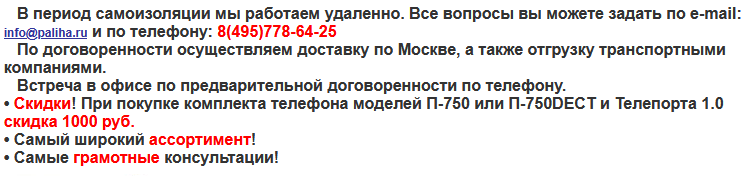

Судя по «периоду самоизоляции», в 2020-2021 году они явно были ещё живы.

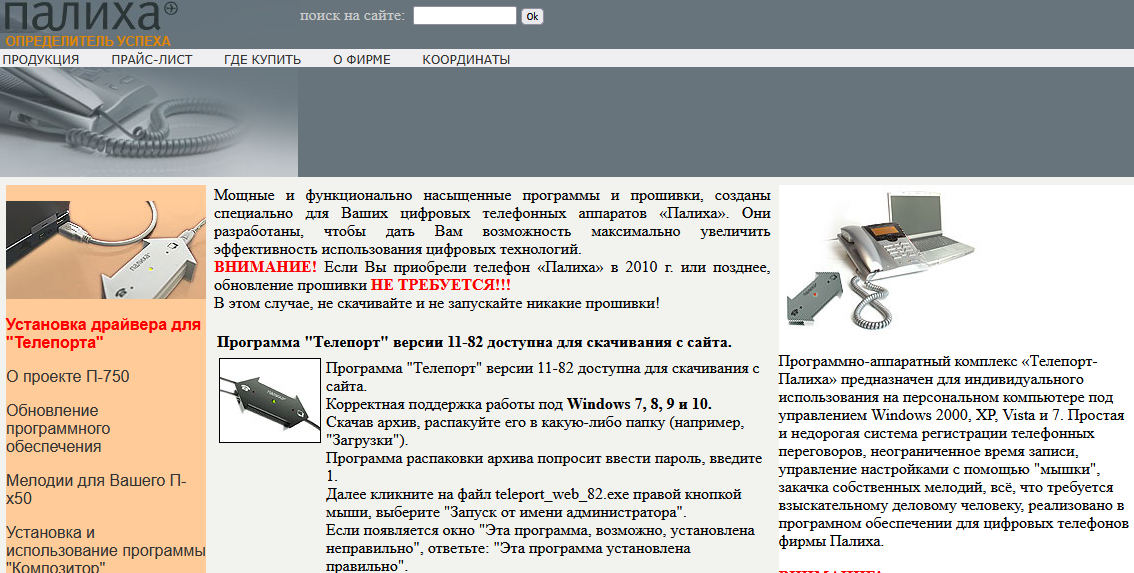

Сайт с софтом для «Телепорта» тоже до сих пор жив.
❯ Что же в итоге?
В отличие от ранее рассмотренных аппаратов, «Палиха» — двухсистемный телефон.
Несмотря на то, что АТС с «традиционным» АОН уже давно не осталось, этот девайс можно переключить в режим Caller ID и использовать его и сейчас. Никаких проблем с подключением его к мини-АТС или VoIP-шлюзу также не возникнет.
Мне неведомо, выпускаются и продаются ли данные аппараты сейчас (скорее всего, нет), но даже по нынешним меркам экземпляр очень прикольно выглядит и очень многое умеет. Так что, если у вас вдруг есть такой телефон, абсолютно ничего не мешает им пользоваться. Если, конечно, есть, куда его воткнуть.
Такие дела.
