Атаки на станки с числовым программным управлением (ЧПУ)

Содержание

А что случилось?

25 марта выступал на одном мероприятии, где среди прочего рассказывал про атаки на CAD-системы, управляющие промышленными роботами и станками с ЧПУ, и возможные риски от этого. А тут стали поступать истории о том, что в России участились реальные инциденты с такого рода оборудованием, с физическим выведением из строя станков. Но при этом эти кейсы умалчиваются, что, как мне кажется, объясняется либо сокрытием фактов «ИТшниками», либо ИБ не знает, что с этим делать, либо никто не хочет выносить сор из избы, так как станки зарубежные, а компании уже отрапортовали об импортозамещении (хотя может есть и иные причины). Поэтому, не называя конкретных имен и не вдаваясь в детали, попробую порассуждать на эту тему. Тем более, что еще работая в Cisco, мы делали некоторое количество проектов по безопасности промышленных сред, использующих станки с ЧПУ от FANUC, и какие-то знания в памяти еще остались.

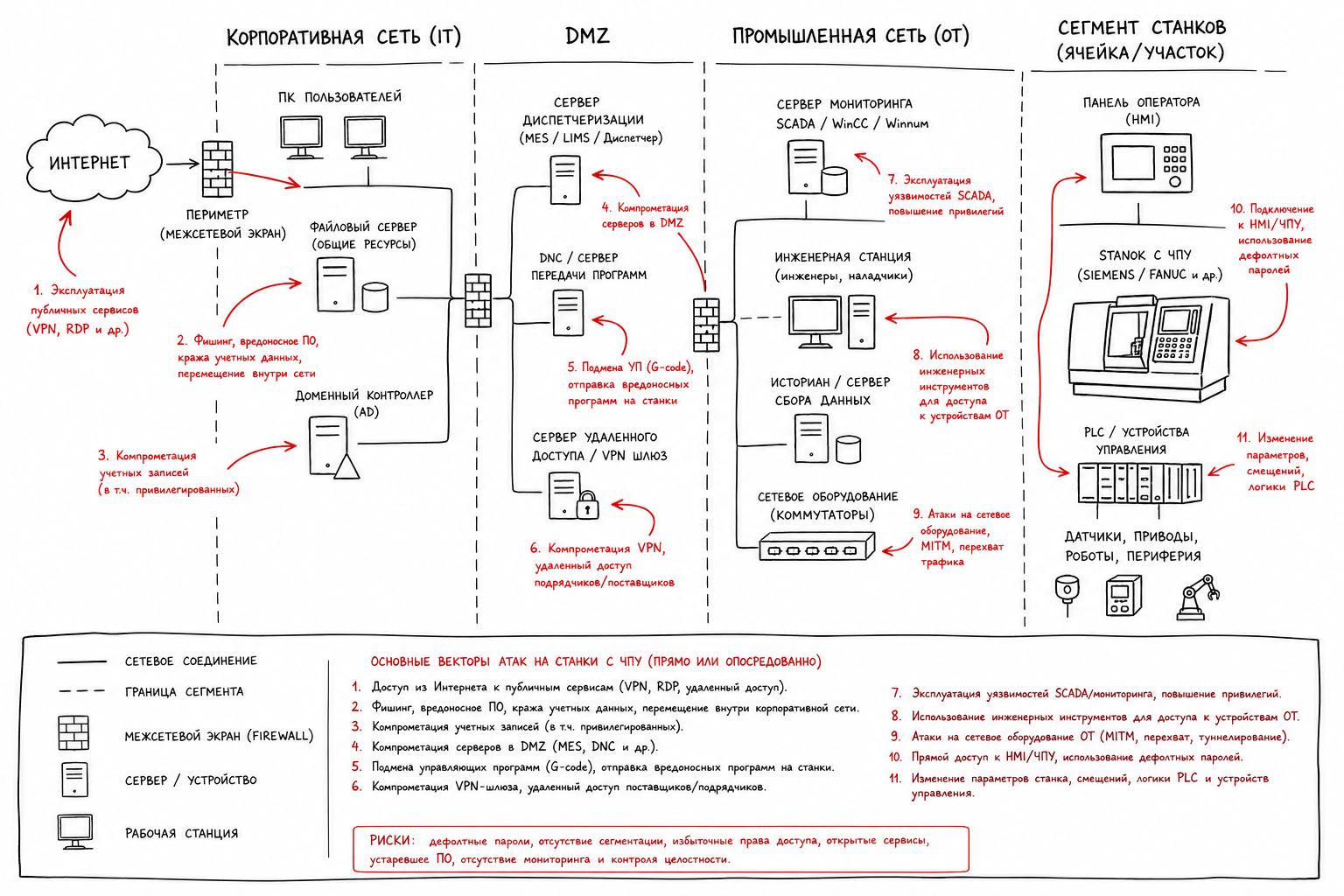

Сценарий атаки

Злоумышленник чаще всего не «ломает железо напрямую». Он получает доступ к тому, что уже имеет легитимный доступ к станку: серверу диспетчеризации, DNC-системе, рабочему месту технолога, инженерной станции, удаленному сервисному шлюзу или машине, через которую оператор загружает управляющие программы, написанные на G-Code/M-Code.

Нередко, на стойках (это целая система с ЧПУ – контроллер, панель управления, логика станка, параметры, программы, координаты, аварийные состояния) установлены пароли по умолчанию. И если раньше, когда сети были изолированы от внешнего мира, это было хоть и неправильно, но не так уж и критично, то сегодня это уже прям дырища, через которую на стойку может зайти, кто хочет, и сделать, что хочет.

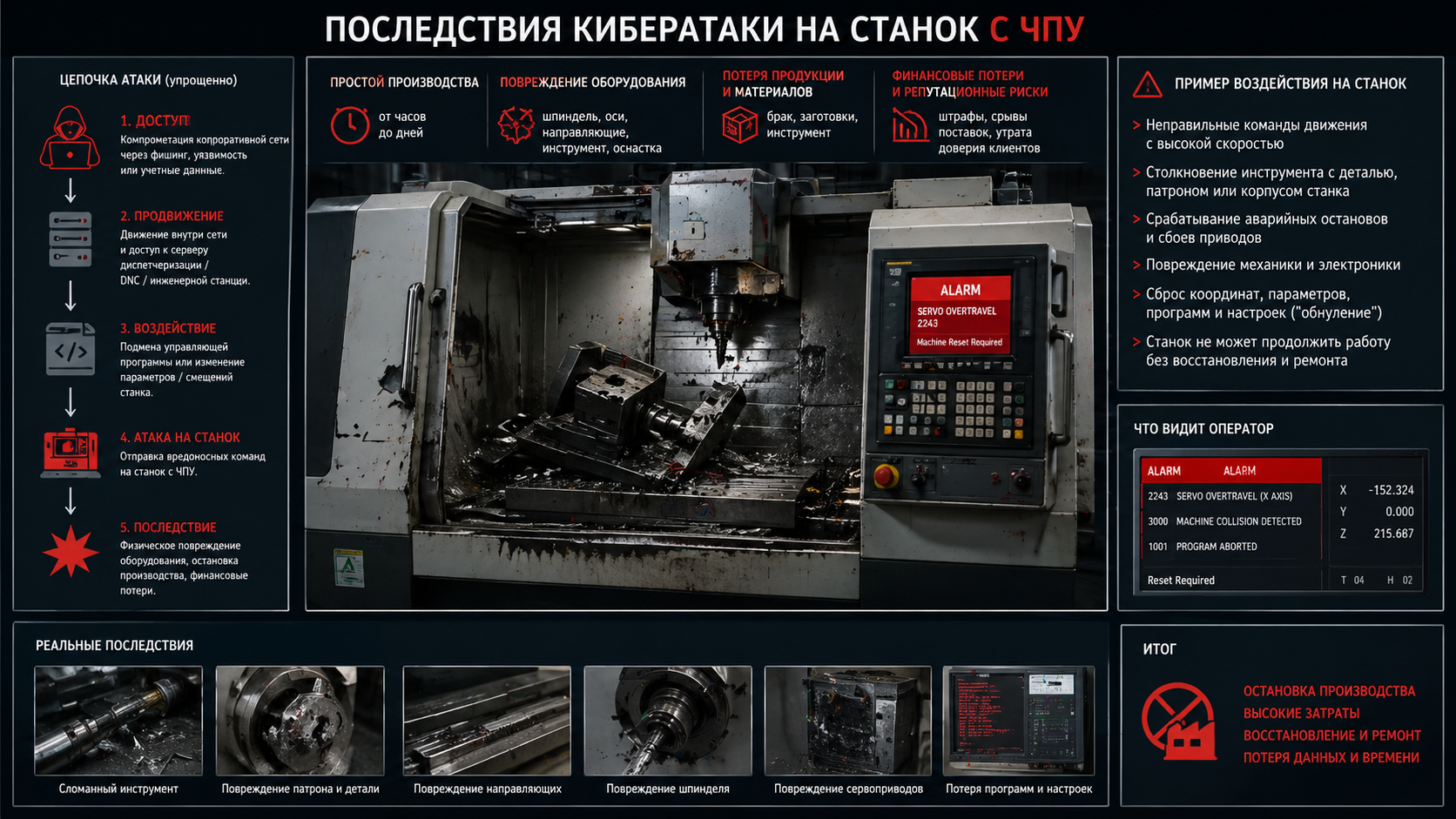

Физические последствия от атаки

Для физического повреждения не обязательно «перепрошивать» стойку. Достаточно заставить станок выполнить опасное действие. Например:

• Подмена управляющей программы. В станок загружается NC/G-code программа, которая выглядит как обычное задание, но содержит «опасные» движения: неверные координаты, слишком быстрые перемещения, неправильную смену инструмента, неверную систему координат, отключение компенсаций, движение шпинделя или оси не в тот момент. Ошибки в G-code сами по себе могут приводить к столкновениям инструмента, браку и авариям, а в злонамеренном сценарии это просто используется сознательно.


  Фреза или резец на высокой подаче может уйти глубже, чем надо, или поедет не по траектории обработки, а прямо в препятствие.

• Изменение смещений и «нулей». У станка есть машинные координаты, рабочие координаты, «ноль» детали, «ноль» инструмента, коррекции длины и радиуса инструмента. Если изменить эти значения, даже нормальная программа может начать работать в неправильной системе отсчета. Для оператора программа выглядит привычной, но инструмент фактически едет не туда. Это может привести к столкновению движущихся частей, инструмента, шпинделя, заготовки или оснастки. Последствия могут быть от сломанной фрезы до повреждения шпинделя, направляющих, револьверной головы, датчиков, сервоприводов.
• Изменение параметров защиты и ограничений. У станков есть программные ограничения, аппаратные концевики, ограничения перемещения, защиты от выхода за пределы. Если часть этих логических ограничений ослаблена, отключена или искажена, станок может дойти до зоны, куда в норме не должен попадать. Например, станок пытается переместить ось туда, где физически уже нельзя или где задан программный предел. В норме защита должна остановить движение, но до остановки уже возможны удар, деформация, сломанный инструмент, сбитая геометрия. Или, повторяя «сценарий Stuxnet», у шпинделя может включаться максимальная скорость вращения с последующие остановом и новой раскруткой, что может приводить к быстрому выходу их из строя.
• Ручные команды движения через удаленный доступ. Если у злоумышленника есть доступ к HMI/удаленной панели/инженерному ПО, он может действовать не через программу обработки детали, а через режимы управления, сервисные команды, удаленный экран или технологическое ПО.
• Атака через систему диспетчеризации. Системы типа DNC/MES/мониторинга обычно нужны для передачи программ, сбора статусов, учета загрузки, контроля простоев. Если такая система имеет право писать программы на станок или менять задания, ее компрометация превращается в компрометацию всего производственного контура.

Как влияет цифровизация?

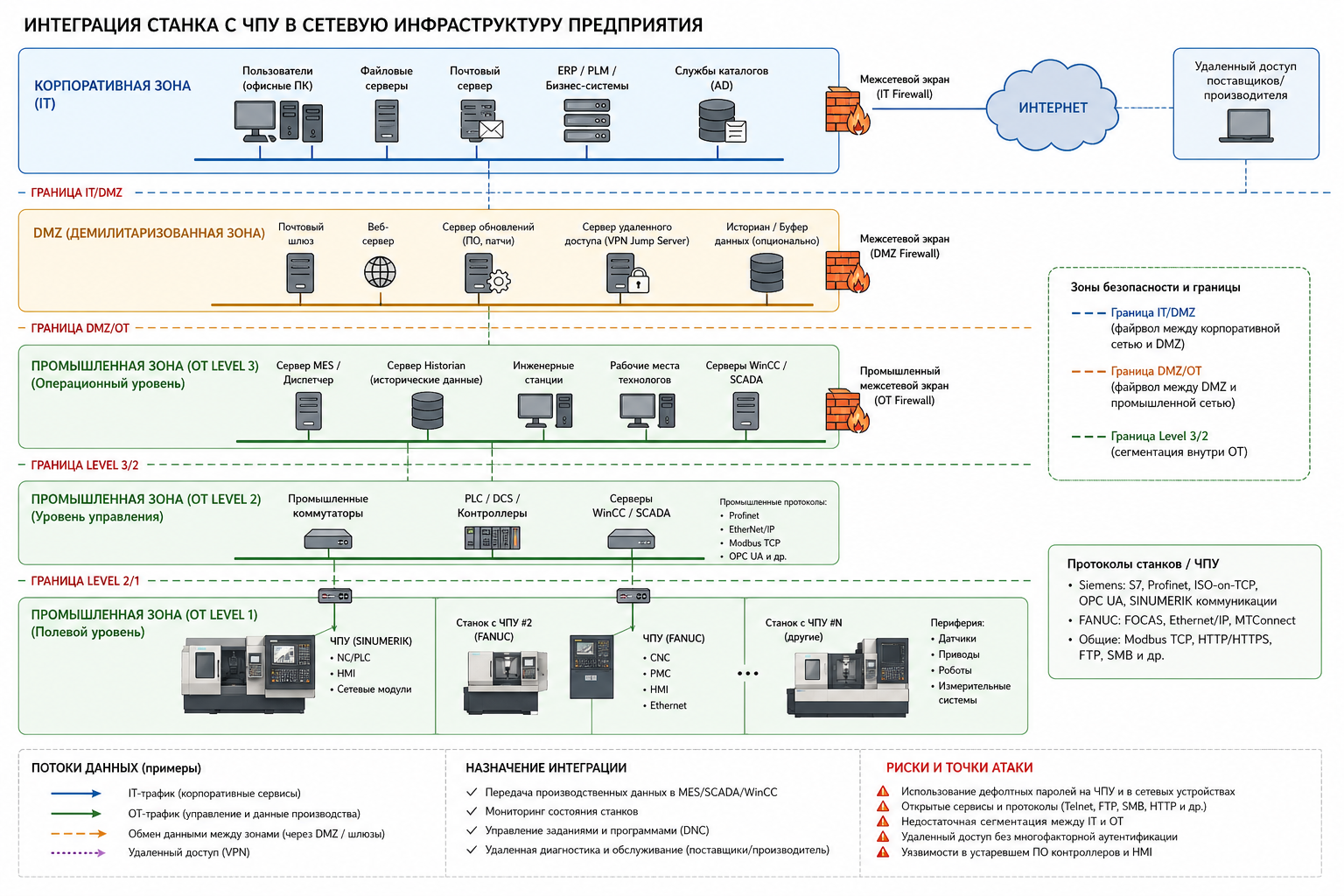

Проблема не в самой цифровизации. Проблема в том, что станок часто проектировался как оборудование для доверенной заводской среды, а потом его подключили к обычной сети предприятия, где уже есть фишинг, доменные учетки, удаленные подрядчики, слабая сегментация, устаревшие ОС, общие пароли и «временные» правила МСЭ. Siemens прямо описывает необходимость реализации сетевой сегментации для производственных сетей. Идея в том, что компоненты с одинаковыми требованиями безопасности должны быть отделены, а не жить в одной плоской сети.

А если это не инцидент, а сбой?

С такого рода инцидентами, конечно, надо разбираться, так как бывает не всегда просто отделить обычный киберинцидент от технологического сбоя, которые тоже бывают. Поэтому стоит задать ряд вопросов:

Топ10 защитных мер

Понятно, что у нас есть 239-й приказ ФСТЭК для ЗОКИИ, есть 31-й приказ для АСУ ТП, есть 31-й приказ для ИС ОПК, но я бы начал вот с этого Топ10 защитных мер:

А что наши регуляторы?

Если не брать в расчет очень общий 239-й приказ ФСТЭК и 31-е приказы этого же регулятора, ориентированные на защиту информационных/автоматизированных систем, то у нас есть еще достаточно старый документ ФСТЭК – «Положение по защите информации при использовании оборудования с числовым программным управлением, предназначенным для обработки информации ограниченного доступа, не содержащей сведений, составляющих государственную тайну».

Не знаю, есть ли на документе ограничительная пометка, но сам документ, утвержденный приказом ФСТЭК от 29 мая 2009 года №191, был зарегистрирован в Минюсте 6 июля 2009 года.

Сам документ всерьез рассматривать не стоит – он вообще не учитывает специфику объекта защиты, фокусируясь на традиционных требованиях регулятора того времени – организация учета и хранения носителей информации, учет лиц, моделирование угроз, предотвращение НСД (без деталей), обнаружение фактов НСД, блокирование портов доступа, сертифицированные средства защиты информации, аттестация автоматизированной системы, физическая охрана.
