Разработанный компанией ProtoCentral Electronics в Индии, HealthyPi 6 представляет собой портативное устройство для сбора биосигналов исследовательского класса с открытым исходным кодом, предназначенное для академических исследований, образования и прототипирования. Оно ориентировано на лаборатории, учебные аудитории и полевые исследования, которым необходимы измерения физиологических параметров профессионального качества без громоздких настольных систем или привязки к проприетарным технологиям.
Основываясь на HealthyPi 5 (2023) и HealthyPi 4 (2019), HealthyPi 6 является автономным устройством с 3-канальным/5-электродным ЭКГ, двухволновым PPG для измерения частоты сердечных сокращений и SpO₂, измерением дыхания методом импедансной пневмографии, сенсором температуры кожи и 9-осевым IMU для выявления артефактов и классификации активности. Построенное на базе микроконтроллера реального времени STM32H757 и ESP32-C6, отвечающего за задачи Wi-Fi 6, BLE и пользовательского интерфейса, устройство оснащено портом USB-C, встроенной флеш-памятью и слотом для карт памяти microSD, а также обеспечивает более 48 часов работы от одного заряда. Модульные порты HealthyLink позволяют расширить функциональность для работы с ЭЭГ, ЭМГ, КГР, дополнительными аналоговыми входами, триггерами и сопроцессорами. Эти функции делают его подходящим для кардиоваскулярных и сомнологических исследований, исследований в области реабилитации, прототипирования носимых устройств, обучения работе с биосигналами и мониторинга физиологических показателей в реальных условиях за пределами лаборатории.
Характеристики HealthyPi 6:
- Микроконтроллер – STMicro STM32H757AII6 двухъядерный MCU на базе Arm Cortex M7 @ 480 МГц, Cortex-M4 @ 240 МГц, 2 МБ флеш-памяти, 1 МБ ОЗУ
- Беспроводной модуль – Модуль ESP32-C6 на базе RISC-V с поддержкой Wi-Fi 6 (802.11ax) и Bluetooth Low Energy (BLE 5.2)
- Память – 32 МБ SDRAM
- Накопитель
- 128 МБ системной флеш-памяти
- Слот для карт памяти microSD
- Дисплей – 4-дюймовый (800 × 480) емкостный сенсорный экран
- Сенсоры
- ЭКГ – 3 канала / 5 электродов, 24-битное разрешение, частота дискретизации до 8 кГц, CMRR >110 дБ, медицинская изоляция
- PPG – Двухволновой оптический сенсор для измерения ЧСС и SpO₂
- Дыхание – Импедансная пневмография, производная от электродов ЭКГ
- Температура – Цифровой прецизионный сенсор температуры кожи (±0.1 °C)
- Движение – 9-осевой IMU для выявления артефактов и классификации активности
- USB
- Порт USB Type-C для связи с компьютером и программирования STM32H757AII6
- Порт USB Type-C для программирования и отладки модуля ESP32-C6
- Расширение
- Модульные порты расширения HealthyLink (высокоскоростной SPI, CAN-FD, USART, Qwiic/I²C)
- Поддержка дополнительных аналоговых входов, входов триггера и сопроцессоров
- Прочее

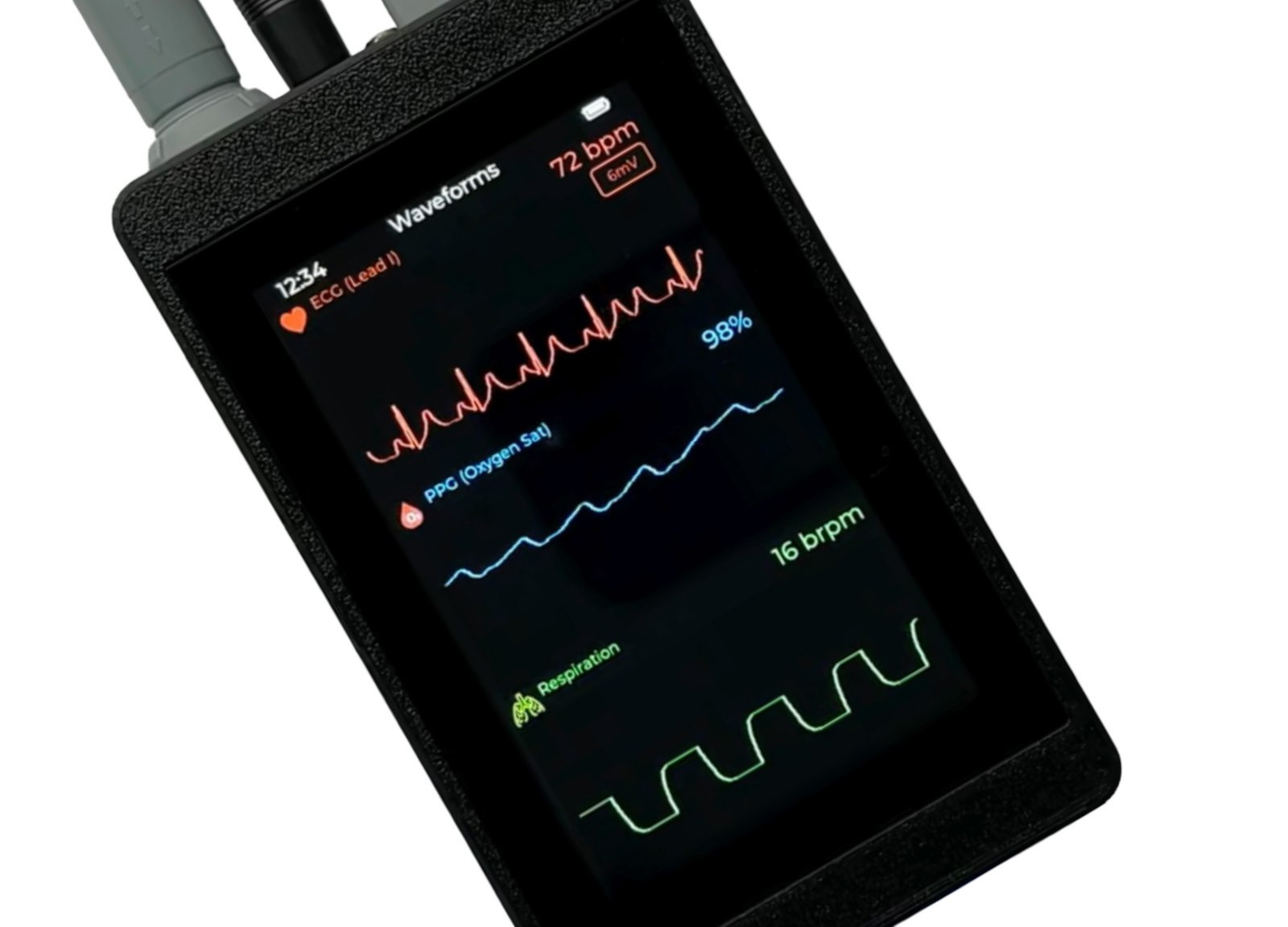

- Визуализация формы сигнала непосредственно на устройстве
- Отображение данных ЭКГ, ЧСС, SpO₂, дыхания и температуры в реальном времени
- Не требует ПК или смартфона
- Питание
- Вход/зарядка – 5 В через порт USB-C
- Аккумулятор – Встроенный литий-ионный аккумулятор, обеспечивающий ~48+ часов работы (зависит от использования)

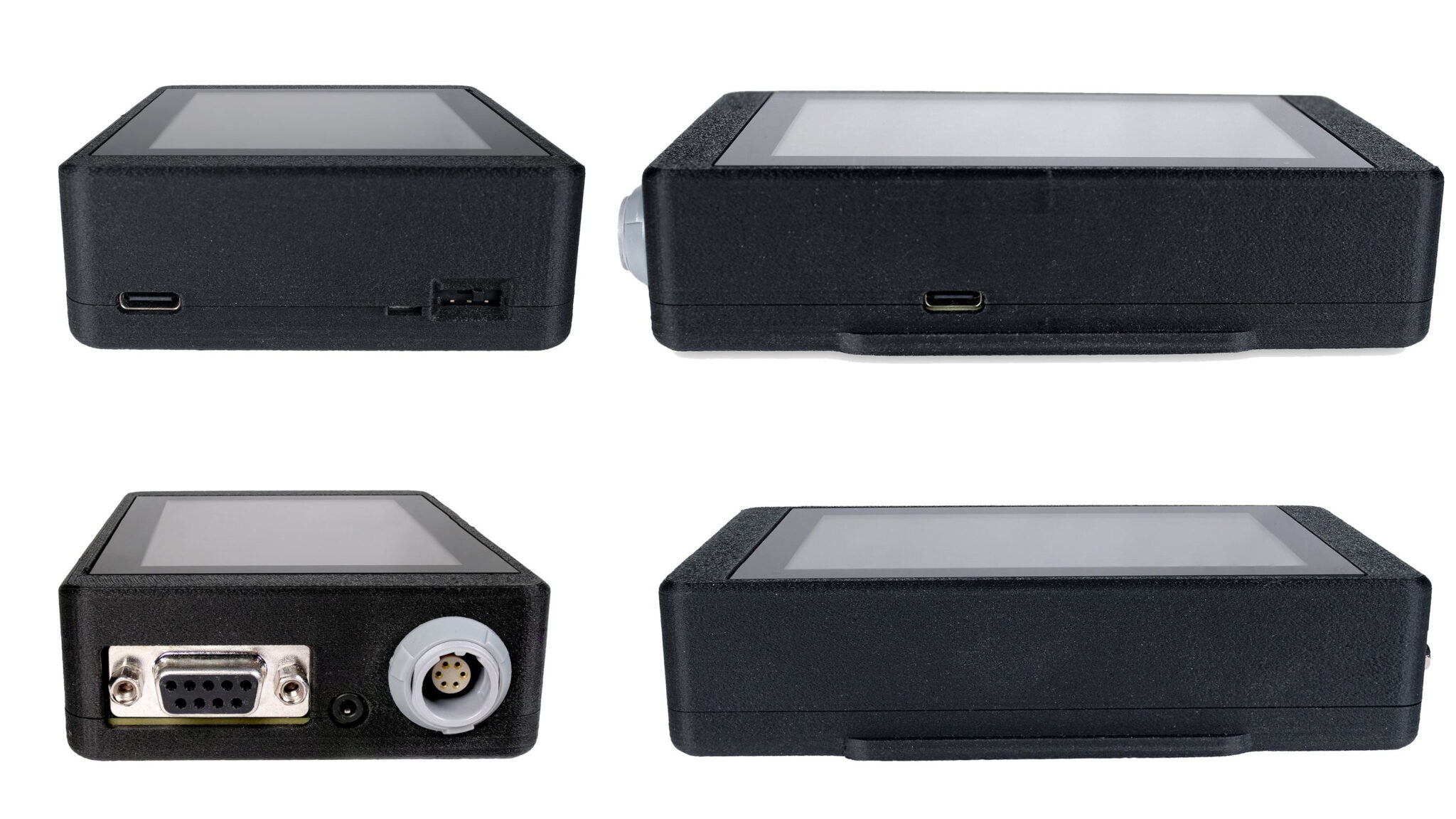

- Габариты – ~125 мм × 80 мм × 25 мм
- Вес – ~200 грамм
- Корпус – 3D-печатный пластик ABS со степенью защиты IP54
- Безопасность – Изоляция IEC 60601-1 Type BF (исследовательская безопасность)
Модуль поддерживает модульное расширение через HealthyLink, позволяя добавлять модули ЭЭГ (2–8 каналов), ЭМГ и КГР, а также триггеры и синхронизированные входы для внешнего оборудования. Интерфейс также поддерживает до одиннадцати дополнительных 16-битных аналоговых входов и работу с сопроцессорами или модулями AI-акселераторов, что позволяет реализовать пользовательские сенсоры и более высокий уровень обработки данных на устройстве без изменения базовой аппаратной платформы.

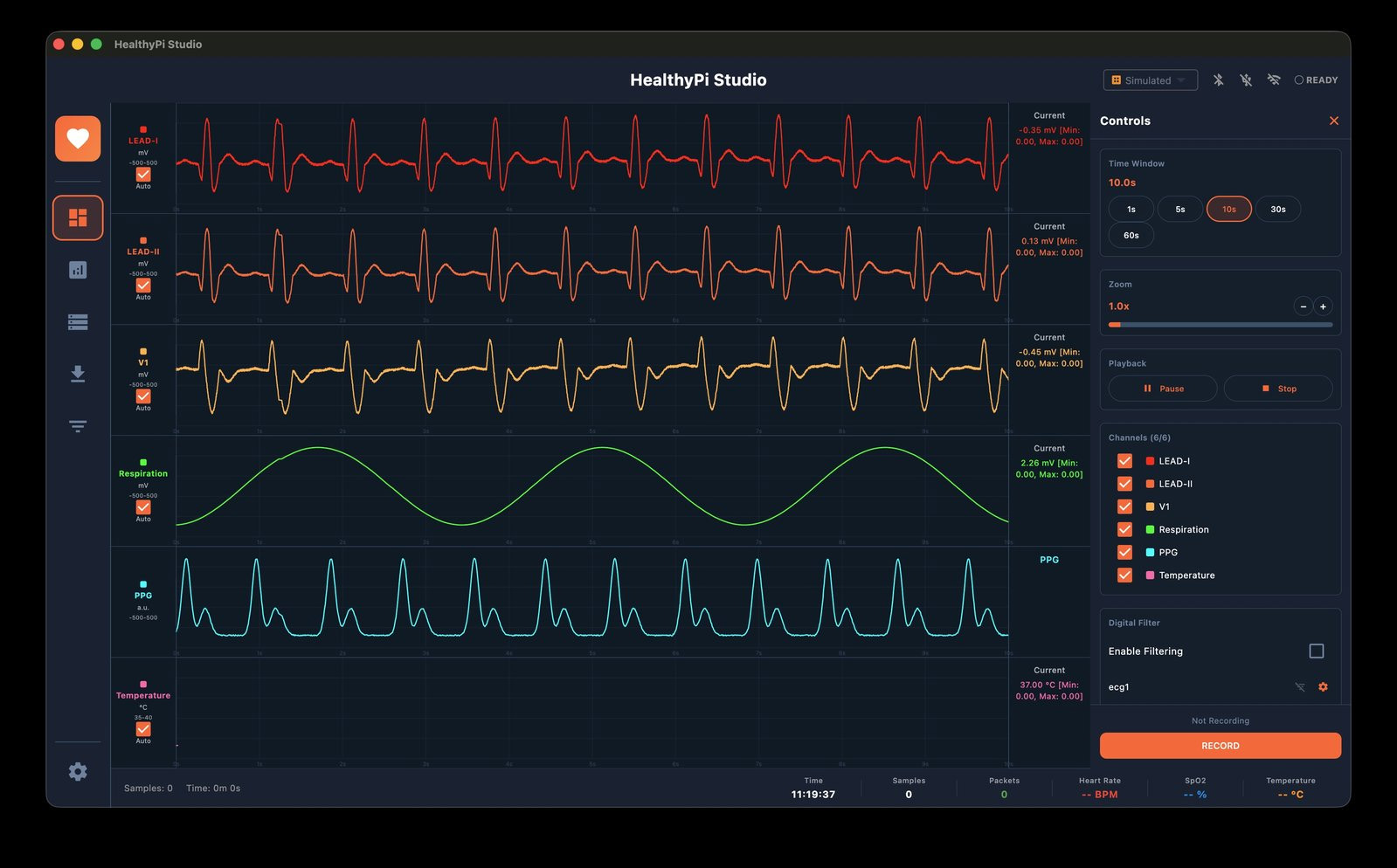

Программная поддержка HealthyPi 6 построена на основе стека ОСРВ Zephyr с открытым исходным кодом, при этом всё встроенное ПО, драйверы устройств и библиотеки обработки сигналов будут опубликованы публично на GitHub после окончания кампании. Платформа поддерживает фильтрацию в реальном времени, детектирование R-пиков ЭКГ, анализ ВСР, выявление артефактов и edge ML рабочие процессы непосредственно на устройстве. Для автономного и живого анализа данных будет доступно приложение HealthyPi Studio для Windows, macOS и Linux, обеспечивающее визуализацию в реальном времени, запись и экспорт данных в форматах CSV, EDF+, JSON и бинарном, а также поддержку Lab Streaming Layer (LSL) для синхронизации нескольких устройств.
Проект HealthyPi 6 уже запущен на Crowd Supply с целью финансирования в $1 . Комплект оценивается в $549 и включает устройство для сбора биосигналов HealthyPi 6, встроенный аккумулятор, кабель USB-C, 5-электродный кабель ЭКГ, датчик PPG для кончика пальца, датчик температуры кожи и плату расширения HealthyLink для подключения дополнительных модулей (GPIO, SPI, I²C, UART, CAN-FD). Кампания завершится 22 января 2026 года, а поставки ожидаются начать в мае 2026 года.
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
