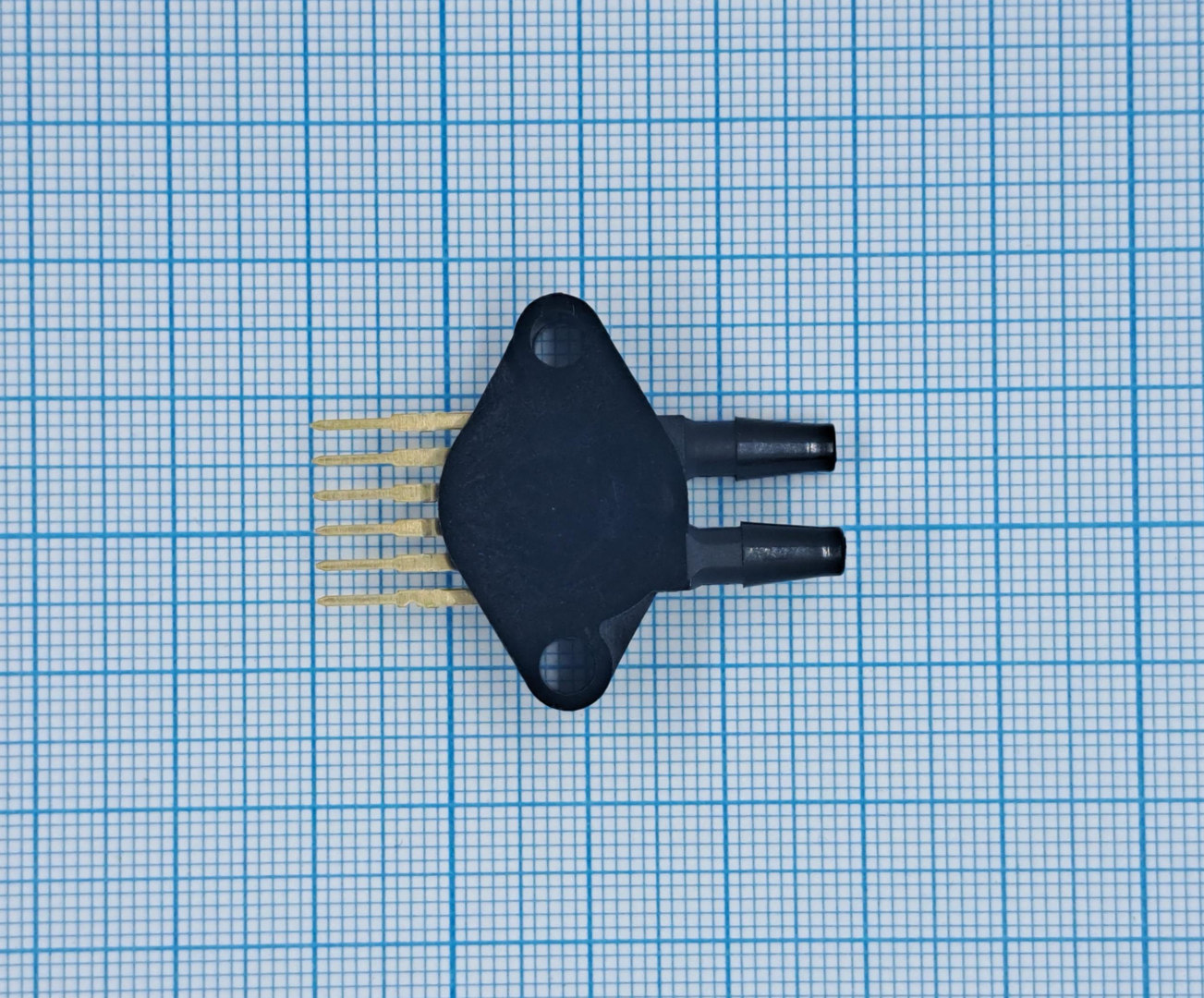

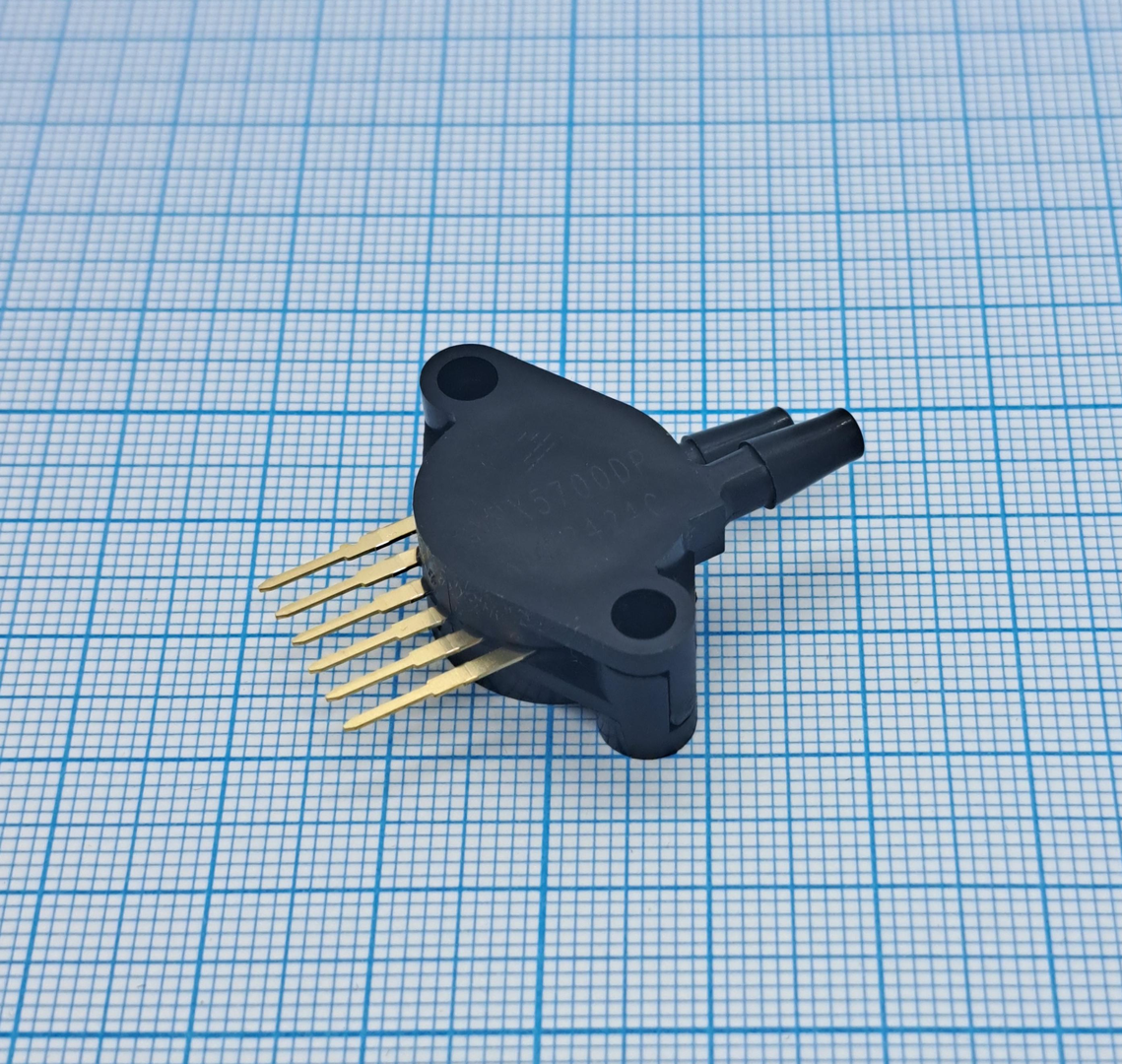

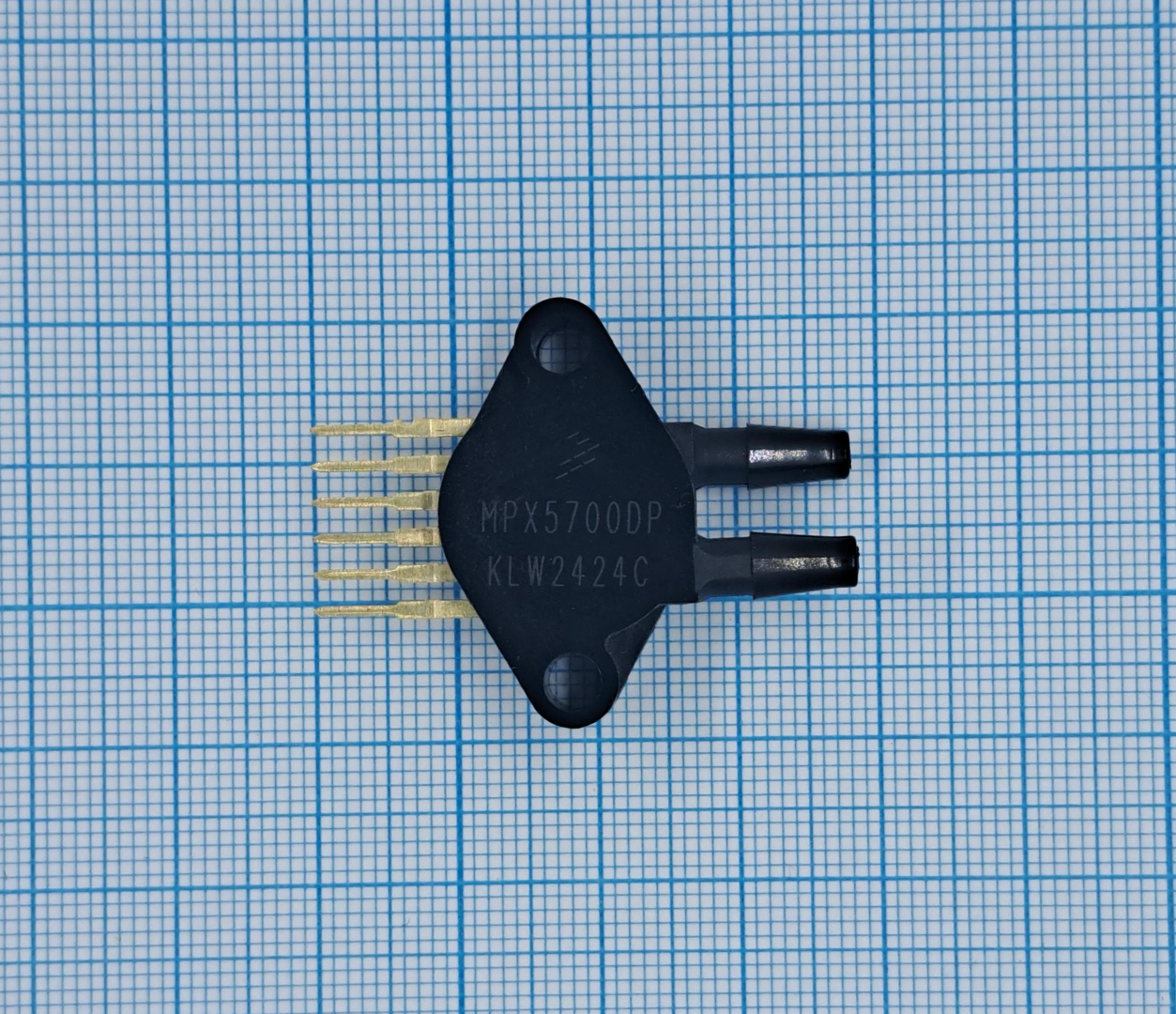

Дифференциальный датчик давления MPX5700DP от NXP Semiconductors (ранее Freescale, основан в 2004 году как спин-офф Motorola) — голландско-американского лидера в полупроводниковых решениях для automotive и IoT. Этот компактный пьезорезистивный датчик идеален для инженеров, разработчиков систем автоматики, производителей медицинского оборудования или DIY-энтузиастов, где нужен точный мониторинг разности давлений в динамичных условиях.
Основные характеристики:
1. Модель: MPX5700DP — дифференциальный датчик давления из серии MPX, с аналоговым выходом, в корпусе SIP.
2. Измерительные параметры:
- Диапазон: 0–700 кПа (дифференциальное давление);
- Выходной сигнал: Аналоговый;
- Точность: ±2,5% от полной шкалы.
3. Питание: 4,75–5,25 VDC, ток потребления <10 мА.
4. Корпус: Пластиковый, с силиконовой диафрагмой, вес 5.24 г, степень.
5. Температура эксплуатации: -40°C до +125°C.
Как работает:
Датчик использует пьезорезистивный эффект: разность давлений на диафрагме деформирует кристалл, меняя сопротивление, что преобразуется в напряжение на выходе (нулевое давление — 0,2 V, максимум — 4,7 V).
Применение:
- Автомобильная промышленность: Мониторинг давления в топливных системах, тормозах или турбинах (высокая надежность в экстремальных температурах);
- Медицинское оборудование: Вентитаторы, инфузоры или спирометры (для контроля потока воздуха);
- Промышленная автоматика: HVAC-системы, компрессоры или фильтры (диагностика засоров).
Преимущества: Компактность, низкая цена, простота интеграции, долговечность (MTBF >1 млн часов).
Источник: КОМПОНЕНТС РУ
