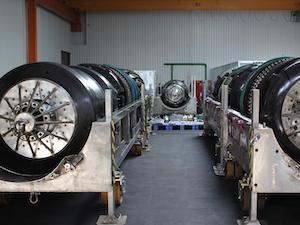

В АО «Транснефть – Диаскан» завершились работы по модернизации трех высокоточных внутритрубных диагностических приборов – многоканального профилемера с навигационной системой 28‑КМП, магнитного дефектоскопа МДСкан 48″ и комбинированного дефектоскопа 40‑ДКК.
Модернизация оборудования проводится для усовершенствования конструкций диагностических комплексов и получения более высоких показателей по выявляемости дефектов и точности измерения их размеров в процессе диагностики трубопроводов.
Основной целью усовершенствования многоканального профилемера было увеличение разрешающей способности диагностического прибора в радиальном направлении по выявлению дефектов и конструктивных особенностей трубопровода. Этого удалось достигнуть за счет увеличения количества измерительных каналов в два раза по сравнению с профилемером до модернизации. Улучшены технические характеристики навигационной системы в части определения координат оси трубопровода.
При модернизации магнитного дефектоскопа ставилась задача оснастить измерительные системы продольного (MFL) и поперечного (TFI) намагничивания пятикомпонентными датчиками, которые обладают повышенной на 20% чувствительностью к регистрации поля рассеивания малоразмерных дефектов. Для снижения погрешности измерения размеров выявляемых дефектов реализовано уменьшение расстояния между соседними датчиками и уменьшение шага сканирования по направлению движения. Дополнительно обеспечена возможность пропуска дефектоскопа как в полной комплектации, так и в комплектации с одной из измерительных систем для выполнения конкретного типа диагностики.
В конструкции комбинированного комплекса усовершенствованы ультразвуковая и магнитная секции. Реализовано оснащение дефектоскопа измерительной системой с двумя углами ввода ультразвукового сигнала датчиков CDL в стенку трубы для улучшения выявляемости трещиноподобных дефектов, а также увеличена разрешающая способность измерительной системы WM за счет уменьшения шага сканирования в окружном направлении. В магнитной измерительной системе применены блоки датчиков с уменьшением шага сканирования в окружном направлении с целью снижения погрешности измерения размеров выявляемых дефектов. Кроме того, обеспечена возможность эксплуатации дефектоскопа с одной из измерительных систем.
Все модернизированные комплексы прошли комбинированные испытания на устойчивость к воздействию климатических и механических факторов, испытания на жидкостном испытательном полигоне «Транснефть – Диаскан», а также проведены эксплуатационные испытания на действующих участках трубопроводов системы «Транснефть».
По результатам испытаний подтверждено выполнение поставленных в рамках модернизации целей, также были подтверждены требования по обнаружению дефектов трубопровода, установленные в технических заданиях на модернизацию комплексов. Подписаны акты приемочных и эксплуатационных испытаний диагностических приборов.
