Энергопотребление на НПЗ имеет свою специфику
Электроэнергия для комплекса нефтепереработки – это критически важный ресурс, обеспечивающий непрерывность и безопасность всех технологических процессов. У энергоснабжения нефтеперерабатывающего завода (НПЗ) свои уникальные особенности, жёсткие требования к надёжности и качеству.
Особенности энергопотребления НПЗ
Энергопотребление на НПЗ имеет свою специфику, обусловленную характером производства. Оно отличается высокими и постоянными нагрузками, а также повышенными требованиями к качеству электроэнергии, что влияет на стабильность технологических процессов.
Повышенные и постоянные нагрузки
Технологические процессы нефтепереработки, от первичной перегонки нефти до каталитического крекинга, требуют больших объёмов электроэнергии. Она потребляется:
Электромоторами – приводят в движение насосы, компрессоры и вентиляторы. Их суммарная мощность на крупном НПЗ может превышать 100 МВт.
Печами и нагревателями – используются для поддержания высоких температур, необходимых для химических реакций.
Системами автоматизации и контроля – обеспечивают управление и мониторинг всего комплекса.
Потребление электроэнергии на НПЗ имеет круглосуточный характер, что создаёт постоянную высокую нагрузку на энергосистему.
Требования к качеству электроэнергии
Качественная электроэнергия для комплекса нефтепереработки – это не просто стабильное напряжение, а соответствие тока ряду параметров:
Частота (50 Гц) – любые отклонения могут привести к некорректной работе электродвигателей.
Симметрия фаз – несимметричное напряжение вызывает перегрев и сокращает срок службы электродвигателей.
Отсутствие провалов и скачков напряжения – кратковременные колебания могут нарушить работу чувствительной электроники и систем управления.
Низкий уровень гармоник – нелинейные нагрузки, такие как частотно-регулируемые приводы, создают гармонические искажения, которые могут привести к резонансам и перегреву оборудования.
Для контроля этих параметров используются специализированные системы мониторинга и фильтры.
Схемы электроснабжения перерабатывающих заводов
Для обеспечения надёжности и безопасности на НПЗ применяются сложные многоуровневые схемы электроснабжения.

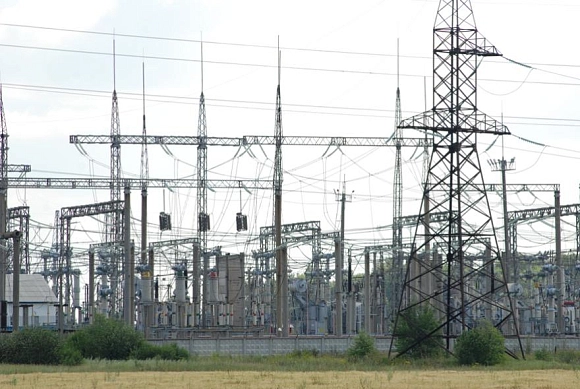

Главные понижающие подстанции
Основной источник электроэнергии для НПЗ – это, как правило, внешняя энергосистема. Для повышения надёжности НПЗ обычно используется несколько вводов от разных энергосистем. Это может быть два и более кабеля, каждый из которых способен обеспечить электричеством оборудование завода при полной загрузке. Электроэнергия поступает на главные понижающие подстанции (ГПП) с высоким напряжением (110 кВ или 220 кВ) и далее понижается до 6, 10 или 35 кВ для распределения внутри завода.
Резервирование критичных установок
Критически важные технологические установки и устройства безопасности должны непрерывно питаться. Для реализации этой задачи используются системы резервирования:
Автоматический ввод резерва (АВР). При исчезновении напряжения на основном вводе, система АВР автоматически переключает питание на резервный ввод. Время переключения составляет доли секунды, что позволяет избежать остановки оборудования.
Дизель-генераторные установки (ДГУ). Они являются основным источником автономного или аварийного питания. ДГУ поддерживают работу систем пожаротушения, аварийного освещения, КИПиА (контрольно-измерительные приборы и автоматика) и других критически важных потребителей в случае полного отключения внешней сети. Мощность ДГУ на НПЗ может составлять от 500 кВт до нескольких МВт.
Энергосберегающие технологии
Снижение энергопотребления и повышение эффективности – приоритетная задача для любого НПЗ. Решение этой задачи влияет на себестоимость продукции.
Когенерация и утилизационные установки
Когенерация – это эффективный способ использования энергии. Когенерационные установки (мини-ТЭЦ) вырабатывают не только электроэнергию, но и тепло, которое используется для технологических потребностей, например, для нагрева сырья. Коэффициент использования топлива при этом достигает 85–90%, в то время как КПД обычной электростанции равен 35–40%.
Утилизация отходящих газов. Тепло, выделяемое при сжигании попутного нефтяного газа, может быть использовано для подогрева воды или пара, что также повышает общую энергоэффективность.
Снижение потерь в сетях
Для уменьшения потерь в электрических сетях НПЗ эффективны следующие меры:
Оптимизация структуры электрических сетей. Проектирование электросетей с небольшой протяжённостью и оптимальным сечением кабелей позволяет снизить потери на 5–10%.
Компенсация реактивной мощности. Использование конденсаторных установок и синхронных компенсаторов позволяет снизить реактивную мощность, что уменьшает потери в сетях и повышает коэффициент мощности (cos ?).
Применение высоковольтного оборудования. Подача электроэнергии на дальние расстояния внутри завода на повышенном напряжении (10 кВ вместо 0,4 кВ) снижает потери.
