Нарезка резьбы, зенкование, проточка, - эти и многие другие функции выполняет токарно-винтовой станок на производстве
Ни одно промышленное предприятие или производственная мастерская не может обойтись без токарно-винторезного станка. Это оборудование широко используется в машиностроении, авиации, судостроении и других отраслях промышленности, где требуется высокоточная обработка деталей из металла.
Содержание
Назначение
Устройство
Виды токарно-винторезных станков
Правила работы
На что обратить внимание при выборе?
Токарно-винторезный станок (https://stanok-kpo.ru/katalog/tokarnye-stanki/otechestvennye-tokarnye-stanki/1m65.html) может выполнять множество операций, связанных с металлообработкой. Вот некоторые из них:
- Цилиндрическая токарная обработка: снятие слоя металла с внешней или внутренней цилиндрической поверхности детали для получения заданного диаметра и отделки поверхности.
- Коническая токарная обработка: создание конических поверхностей, когда деталь имеет наклон относительно оси вращения.
- Фасонная обработка: создание сложных профилей деталей с помощью специальных резцов или формообразующих инструментов.
- Нарезание резьбы: нарезание винтовой резьбы на внешней или внутренней поверхности детали с использованием специальных резьбообразующих инструментов.
- Сверление и расточение: создание отверстий в детали путем сверления или расточения с использованием сверл или расточных резцов.
- Зенкерование и развертывание: расширение или коническое углубление отверстий в детали с использованием зенкеров и разверток.
- Шлифование: обработка поверхности детали с использованием абразивных материалов для достижения высокой точности размеров и отделки.
- Проточка и нарезание канавок: создание канавок и проточек на поверхности деталей для размещения сальников, кольцевых уплотнений или для других целей.
- Торцевая обработка: обработка торцовых поверхностей детали для получения плоских и перпендикулярных к оси поверхностей.

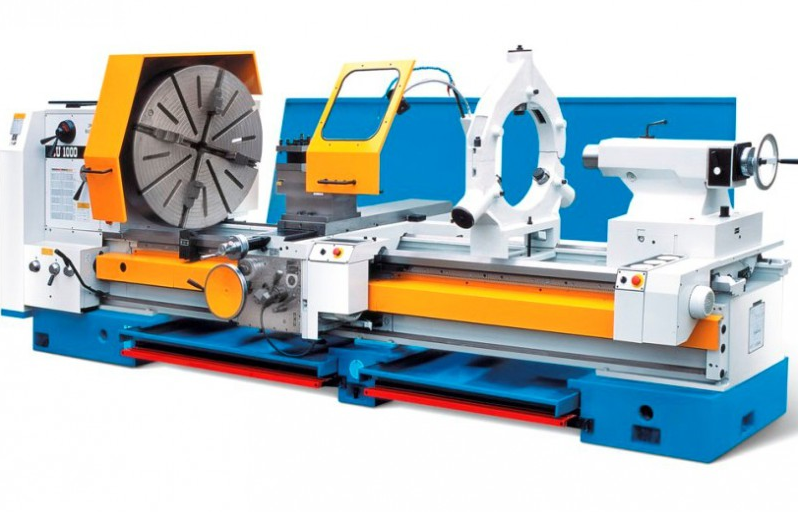

Токарно-винторезный станок состоит из следующих основных частей:
- Основание - несущая часть станка, обеспечивающая его устойчивость и жесткость.
- Станина - корпус станка, на котором установлены все основные узлы и механизмы.
- Вращающийся центр - ось, на которую закрепляется обрабатываемая деталь.
- Рабочая каретка - устройство, перемещающееся вдоль детали и служащее для подачи инструмента к обрабатываемой поверхности.
- Поперечная каретка - устройство, перемещающееся поперек детали и служащее для регулирования глубины обработки.
- Резцедержатель - устройство для закрепления режущего инструмента.
Механизмы для подачи и регулирования скорости вращения детали.
Токарно-винторезные станки могут быть классифицированы по различным критериям, таким как размер, конструкция, тип привода и т. д. Вот несколько основных видов токарно-винторезных станков:
- Универсальные токарно-винторезные станки - наиболее распространенный вид станков, который может выполнять широкий спектр операций и используется для обработки деталей различных размеров и форм. Универсальные станки обычно имеют ручное управление и могут быть оснащены различными насадками для выполнения специальных операций.
- Токарно-винторезные станки с ЧПУ (с числовым программным управлением): эти станки оснащены автоматическим управлением, что позволяет им выполнять сложные операции с высокой точностью и повторяемостью. ЧПУ-станки могут быть горизонтальными или вертикальными и иметь различное количество координатных осей.
- Токарные автоматы - это высокопроизводительные станки, предназначенные для автоматической обработки деталей с минимальным участием оператора. Токарные автоматы могут быть одношпиндельными или многошпиндельными, а также могут быть оснащены подачей заготовок и системами автоматической смены инструмента.
- Револьверные токарные станки - эти станки оснащены револьверной головкой, которая может содержать несколько инструментов и быстро переключаться между ними. Револьверные станки используются для серийного производства и позволяют сократить время на смену инструмента и установку деталей.
- Карусельные токарно-винторезные станки: эти станки предназначены для обработки крупногабаритных и тяжеловесных деталей, таких как корпуса машин, лопатки турбин и т. д. Карусельные станки могут иметь вертикальное или горизонтальное расположение шпинделя и оснащены специальными устройствами для закрепления и обработки крупных деталей.
- Слайд-рест токарный станок - это специализированный вид токарного станка, характерной особенностью которого является наличие подвижного устройства, называемого слайд-рестом (скользящая опора). Слайд-рест позволяет перемещать инструмент в двух направлениях - вдоль и поперек детали - и фиксировать его в заданном положении, обеспечивая точное выполнение операций.Слайд-рест токарные станки используются для точной обработки деталей, таких как валы, шкивы, зубчатые колеса, и других компонентов, требующих высокой точности размеров и отделки поверхности.

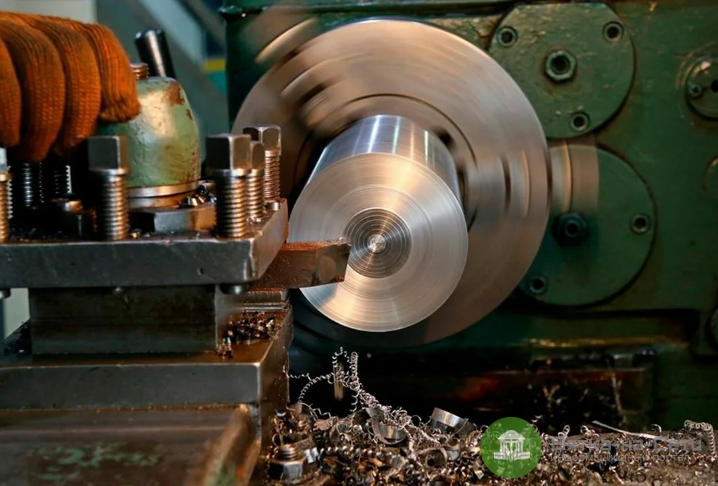

Правильное использование токарно-винторезного станка включает в себя соблюдение ряда правил и рекомендаций, направленных на обеспечение безопасности, эффективности и качества выполнения операций. Вот некоторые основные аспекты, которые следует учитывать:
Безопасность: Перед началом работы всегда проверяйте, что все защитные кожухи и экраны находятся на своих местах, и надевайте необходимую защитную одежду, такую как очки, перчатки, каску и рабочую одежду.
Подготовка станка: Убедитесь, что станок находится в исправном состоянии, все уззлы и механизмы смазаны, а рабочая поверхность чистая. Проверьте остроту и состояние режущих инструментов перед установкой их на станок.
Закрепление детали: Правильно закрепите обрабатываемую деталь на станке с использованием подходящих приспособлений, таких как центры, патроны, лунки или мандрины. Убедитесь, что деталь крепко закреплена и не будет двигаться во время обработки.
Установка инструмента: Установите нужный режущий инструмент в резцедержателе и правильно выровняйте его по высоте и расстоянию от детали. Выберите подходящие параметры резания, такие как скорость вращения детали, глубину обработки и подачу инструмента.
Выполнение операций: Начните обработку, следуя плану работы и постоянно контролируя процесс. Постоянно смазывайте режущий инструмент и поверхность детали смазочно-охлаждающей жидкостью. В случае необходимости, корректируйте параметры резания и инструмента.
Контроль качества: Регулярно проверяйте размеры и качество обработанных поверхностей с помощью измерительных инструментов, таких как микрометры, штангенциркули и щупы. Если результаты не соответствуют требованиям, внесите корректировки в параметры резания и инструмента.
Очистка и техническое обслуживание: По окончании работы очистите станок от стружки, смазочно-охлаждающей жидкости и грязи. Убедитесь, что рабочая зона станка остается в чистом и аккуратном состоянии. Проверьте, что все узлы и механизмы станка смазаны и функционируют должным образом. Проводите регулярное техническое обслуживание станка в соответствии с рекомендациями производителя.
При выборе токарно-винторезного станка стоит учесть ряд важных факторов, чтобы обеспечить оптимальное соответствие между потребностями вашего производства и характеристиками станка. Вот некоторые аспекты, на которые следует обратить внимание:
- Размеры и габариты станка. Учитывайте размеры станка и рабочую зону, в которой он будет размещаться. Обратите внимание на максимальный диаметр и длину обрабатываемых деталей, чтобы выбрать станок с подходящими характеристиками.
- Тип и конструкция станка. Оцените доступные виды токарно-винторезных станков, такие как универсальные, ЧПУ, револьверные, карусельные и др. Выберите тип станка, который наиболее подходит для выполнения задач вашего производства.
- Точность и повторяемость. Рассмотрите требования к точности и повторяемости обработки деталей на вашем производстве и выберите станок с соответствующими характеристиками.
- Производительность и скорость. Оцените требования к производительности и скорости обработки деталей на вашем производстве, чтобы выбрать станок, способный удовлетворить эти потребности.
- Тип привода и источник питания. Учитывайте доступные источники питания и типы привода (электрический, гидравлический, пневматический и др.), чтобы выбрать станок, соответствующий инфраструктуре вашего производства.
- Наличие дополнительных функций и оснастки. Обратите внимание на доступность дополнительных функций и приспособлений для станка, таких как системы автоматической смены инструмента, системы ЧПУ, различные насадки и аксессуары.
- Поддержка и обслуживание. Учитывайте качество поддержки и обслуживания, предоставляемого производителем или поставщиком станка. Определите, доступны ли запасные части, обучение операторов и техническая поддержка в вашем регионе.
